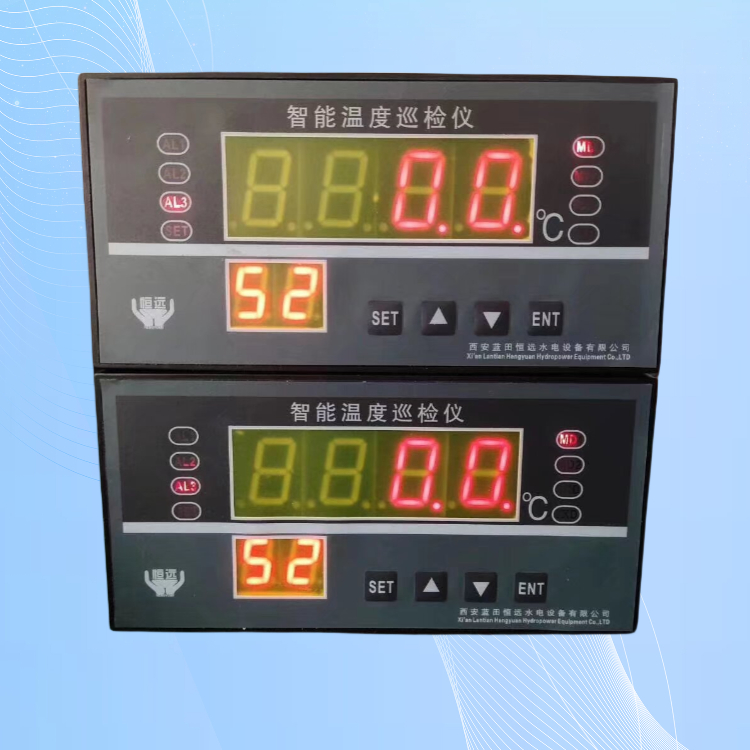

斷線報警測溫儀ZXJ64A智能溫度巡檢儀

斷線報警測溫儀ZXJ64A智能溫度巡檢儀

ZXJ64A型溫度巡檢儀表針對目前電站測溫點多，測點分散，及多種熱電阻而設計的。并一改以前同類儀表抗干擾弱的缺點，采用高精度恒流源對信號采集，采用AT90S8535單片機為核心，大大地優化了功耗與速度之間的矛盾。具有精巧的軟、硬件設計，高于同類儀表的性能價格比，可配不同型號的熱電阻，具有使用方便簡單，工作可靠穩定等優點，可隨時修改參數，并具有RS485串行通訊口，方便成為獨立的儀表，或是為上位機聯網組成集散監測控制系統。該表可設置為溫度自校正功能，這樣將提高測量的精度和減少溫漂。

智能溫度巡檢儀參數：

輸入信號：各類熱電阻（Cu50、Cu53、Pt100等同一塊表可接不同熱電阻

有效測溫范圍：0℃－150℃

測溫點數：32，64點

巡檢速度：10點/秒

顯示內容：二位測量點序號  四位測量值

參數設置：雙上限報警值隨時修改，斷線保護。

外形尺寸：160×80×120mm開孔尺寸：152×76mm

電源：DC110V-330V或AC100V-280V

智能溫度巡檢儀CJX系列剪斷銷信號器WRD系列水輪發電機組大軸蠕動監測裝置DHY系列控制盒控制系統類DWS系列水位控制柜DKY系列蝴蝶閥/球閥控制柜PSY系列壓油裝置控制系統CWG系列測溫制動柜LSY系列液位集中控制系統WLS系列水力量測控制系統GOM系列水輪發電機組在線監測和分析系統ACS系列空壓機自動控制系統

電站空氣冷卻器和推力軸承外循環冷卻水出水管上，采用XALTHYYXGS生產的XAFEA21一體式電磁流量計測量水流量。該電磁流量計精度高、性能穩定、故障率低，利于電站長期工作。電磁流量計液晶表頭有瞬時和累積流量顯示，可自由修改參數，有4-20mA模擬量、開關量、脈沖輸出各一路。

智能溫度巡檢儀在上導、水導、主軸密封的水管上和推力外循環的油管上，分別安裝8045型插入式電磁流量計和8025型渦輪式流量計。主要特點是：二個可調的流量開關和一路4-20mA模擬量輸出。

WMII 在線式潤滑油中含水率監測儀 電廠電站導油槽油混水報警裝置在上導、水導、主軸密封的水管上和推力外循環的油管上分管上安裝TCS-K-2型流量開關。流量開關測量原理為熱導式，在測量探頭上有二個熱電阻，其中一個熱電阻測量介質的溫度；另一熱電阻被加熱，當液體流動時帶走熱量，使被加熱的熱電阻與介質之間形成一定溫差，介質流速越快溫差越大，通過測量二個電阻的溫差發出開關信號。流量開關無可動部件，動作值可調，元件型號不受測量管道的變化而改變。此測量原理的流量開關現已在電站廣泛使用，通過國投水電有限公司在幾個電站使用流量開關的應用反饋：此表在滿足安裝條件的要求下，能達到要求。
