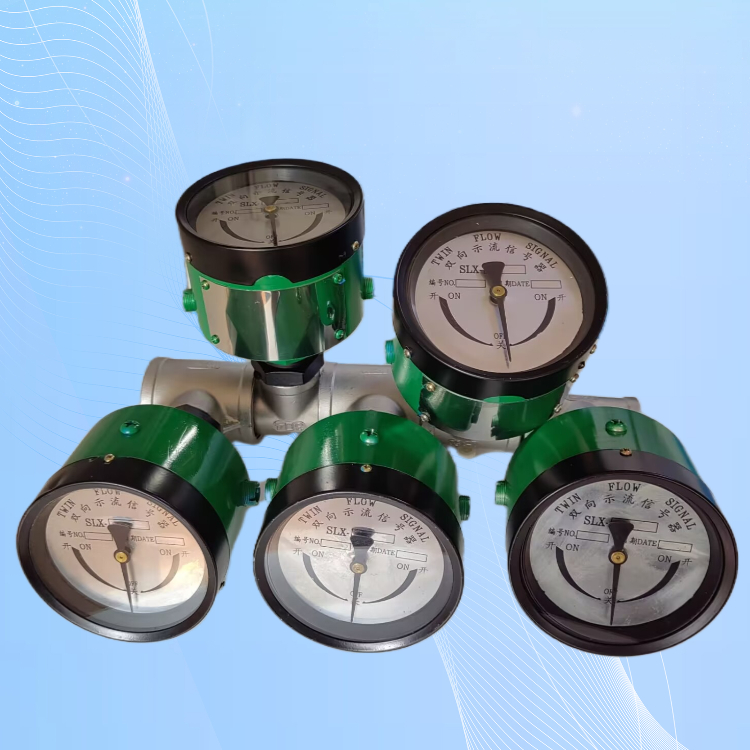

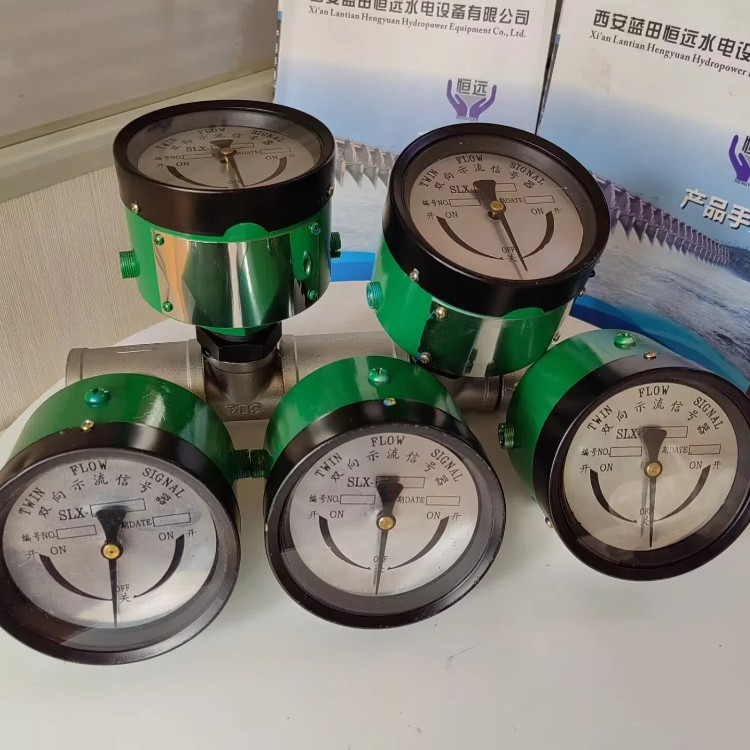

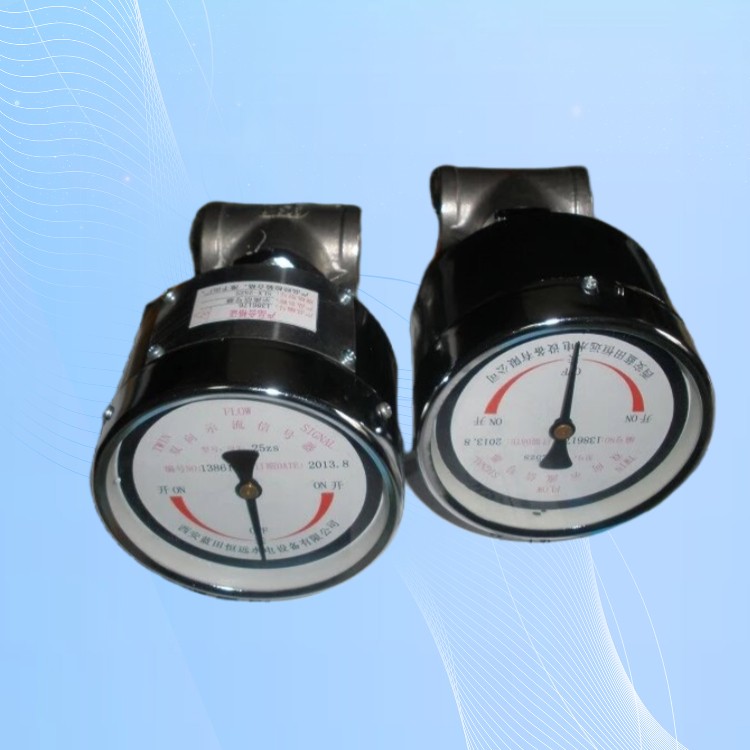

供水總管示流器SLX-50ZS/SLX-20/100示流信號器

SLX型雙向示流信號器又稱為流量開關，用于水、火電廠及其它工業部門中需要進行液體流動狀態監測的部位。是用來監視管路中的水流流量,當通過該信號器的流量達到設定值時,示流信號器發出電信號,反饋到保護系統或控制流量的系統中去,從而保護主社設備能正常工作。在現場還可以通過觀察指針的偏轉程度來判斷水流情況。本示流信號器設計成雙向指針型式，也適應有反向沖水系統。

[技術要求]

1)、管路介質經過過濾的無腐蝕性工業液體；

 2)、介質壓力小于1MPa,溫度小于80℃,工作壓力≤0.6MPa；

 3)、環境溫度0.5~40℃、相對溫度小于95%；

4)、接點數量：4對接點(兩對常開，兩對常閉)；

 5)、安裝在室內周圍無爆炸腐蝕金屬和破壞絕緣的氣體或塵埃；

 6)、適用流量符合公稱通徑和用戶要求，并在一定范圍內可調本示流信號器主要由噴嘴系統、靶桿、微動開關及指示部分組成,具有體積小、結構簡單、工作穩定等特點。

工作原理：水流經過本產品噴嘴系統產生壓差使靶桿擺動，當水流量超設定值時，靶桿克服彈簧力使微動開關的接點2、3閉合，同時接點1、3斷開，發出正常信號，此時指針指向開的位置；當水流流量低于設定值時，液體流力小于彈簧力，彈力使微動開關接２、３斷開，同時接點１、３閉合，發出低流流信號，并反饋到保護系統去，此時指針指向關的位置。 示流器動作值的整定：將示流器裝在管路上，旋掉鎖緊螺釘，然后通以要求示流信號器動作的流量，通過調整螺定使彈簧預緊力達到改變信號動作值，使信號器動作，此瞬間常開接點打開、常閉點閉合，后將螺釘鎖緊。
