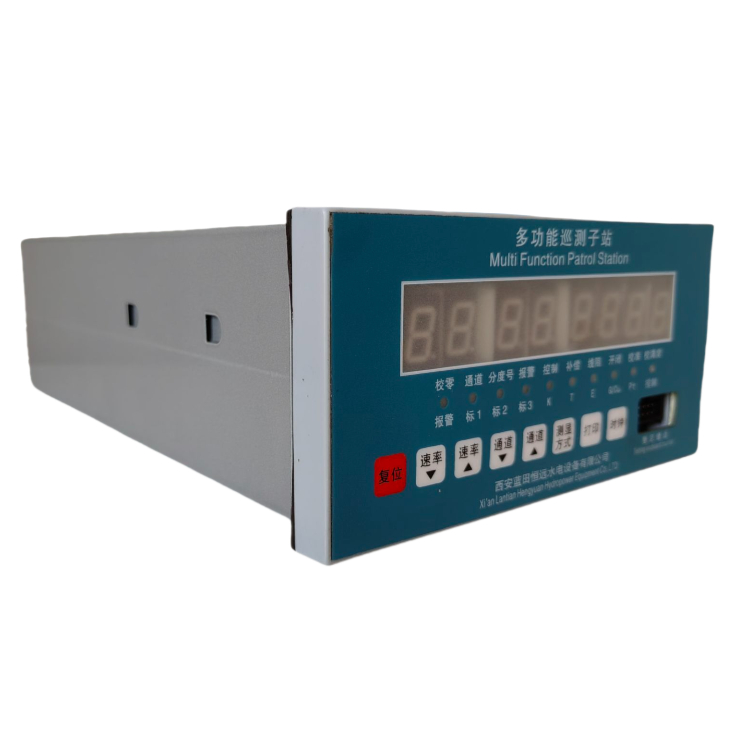

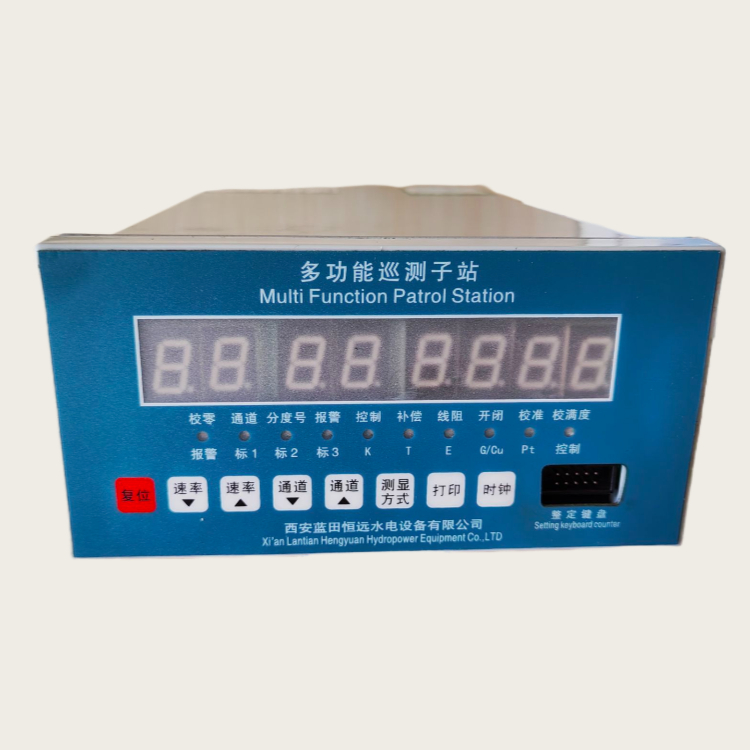

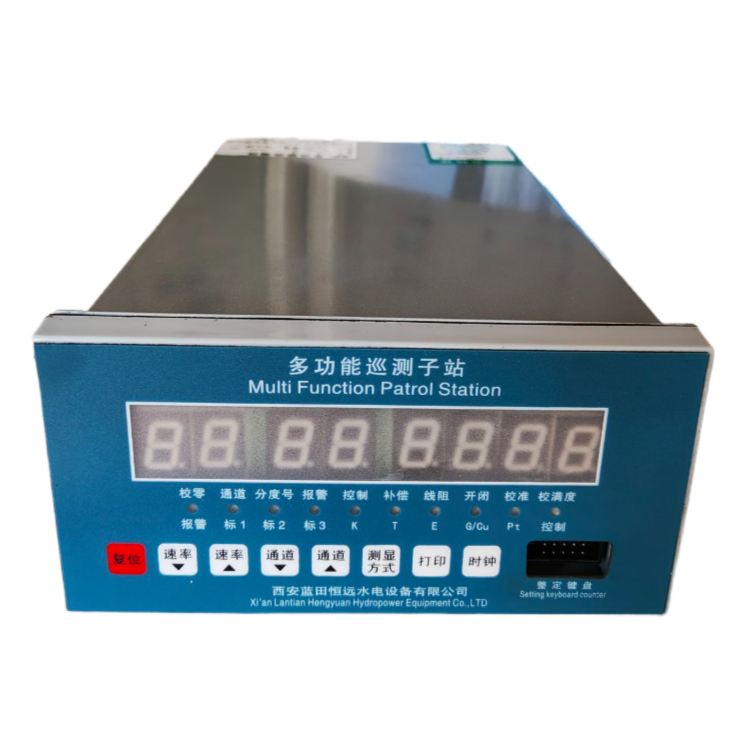

電站測溫表DAS-I-32多點溫度巡檢儀

電站測溫表DAS-I-32多點溫度巡檢儀

     DAS-I系列多功能溫度巡檢儀是我公司根據我國計算機溫控技術的發展要求而設計出來的，既能代替原來的智能溫度巡測儀，又能作為現今DAS系統中的遠程智能I/O，且具有現地顯示功能，合我國的國情，是數采處理系統的替代品，與機交換數據合modbus數據通信格式，能夠直接與各種Pic及其他監控系統的終端設備實現通信，可廣泛應用于電力、冶金、 化工及其他各個行業中。

主要特點：

2.1、可任意測量熱電偶K、T、E、B、S，熱電阻 G 、 Cu50 、Pt100(BA1、BA2)及標準信號0－10mA、4－20mA、0－5V等。

    2.2、標準信號的量程可任意設置。

    2.3、巡測點數為96點。

    2.4、無觸點采樣切換開關，采用串聯式接法，使儀表不因點數增加而降低性能指標。 采用帶故障保護的模擬開關，了干擾性和穩定性。證明其在一般儀表因干擾不能正常工作的情況下， 仍能正常穩定的運行。

    2.5、具有一個報警限和一個控制限，每個通道可任意設定。被測量點越，除了輸出開關信號外， 還用發光二管顯示越限信號。

    2.6、巡測速率在每點

    2.7、檢測方式有：巡回檢測顯示、手動選點檢測顯示、巡回檢測值顯示。

    2.8、任一點可設置成開放狀態（參與巡測）或閉鎖狀態（不參與巡測）。

    2.9、具有參數保持功能。

    2.10、具有RS232、RS485標準串行通信接口，可方便地與機通信，通信規約可根據用戶要求修改。

    2.11、可配接各種打印機，具有定時、召喚、越限等打印功能。

2.12、線路電阻修正、熱電阻冷端補償電阻值、mV值來計算，計算結果與現場情況一致。 避免了用度數計算時未考慮非線性等問題而導致的計算誤差。 該誤差在非線性嚴重時是大的。

溫度巡檢儀技術指標：

    3.1、可巡測輸入信號：熱電偶K、T、E、B、S，熱電阻G、Cu50、Pt100(BA1、BA2)及標準信號0－10mA、4－20mA、0－5V等。    3.2、檢測元件接法二線制、三線制均可。    3.3、巡測點數≤96點。

    3.4、測量范圍（－50～1500℃范圍內可選）

  K            0～1000℃

  T            0～ 400℃

  E            0～ 800℃

  G           0～150.0℃

  Cu50        0～150.0℃

  Pt100        0～150.0℃

  Cu100       0～150.0℃

  BA1         0～150.0℃

  BA2         0～150.0℃

  0～10mA

  4～20mA     量程由用戶自行設定

  0～5V

    3.5、分辨率：量程在0～150.0℃內為末位數1個字即0.1；

                 量程在0～400.0℃內為末位數5個字即0.5；

                 量程〉400.0℃為末位數1個字即1。

    3.6、示值誤差：±0.5％F·S ，其中F·S表示儀表輸出量程。

    3.7、報警控制：同示值誤差。

    3.8、巡測速率：每點≤100ｍｓ。

    3.9、巡回顯示速率：1ｓ～10ｓ可調。

    3. 10、具有巡測、巡顯；定測、定顯；手動選點、巡測值

           顯示等工作方式。

    3.11、報警、控制接點輸出容量：AC220V  3A

    3.12、工作條件：環境溫度：0～45℃；

          空氣相對濕度≤85％；周圍空氣中不應含腐蝕性氣體。

    3.13、消耗功率：≤12W

    3.14、外形尺寸： X標準機箱：160×80×250mm

    3.15、安裝：面板嵌入式安裝，開孔尺寸：153(寬)×77(高)mm
