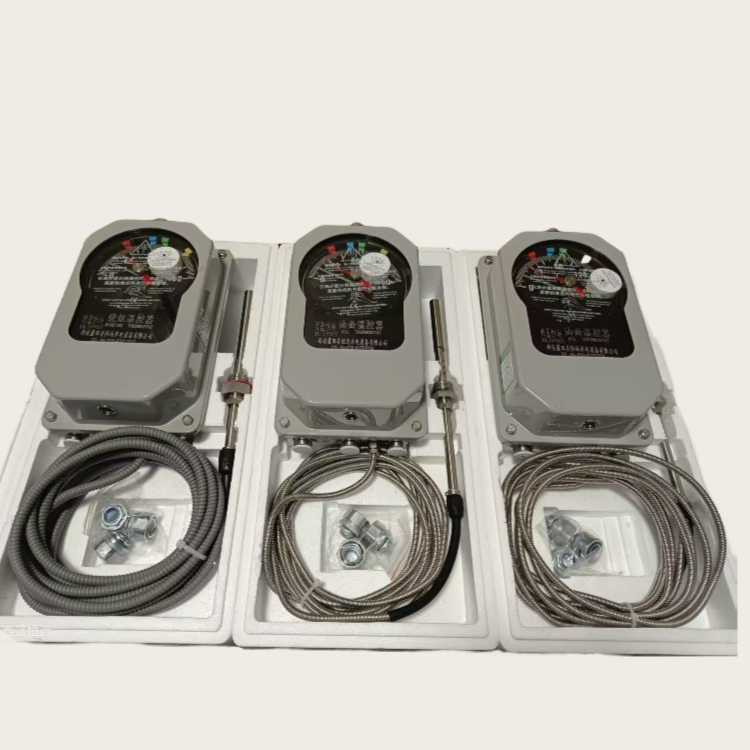

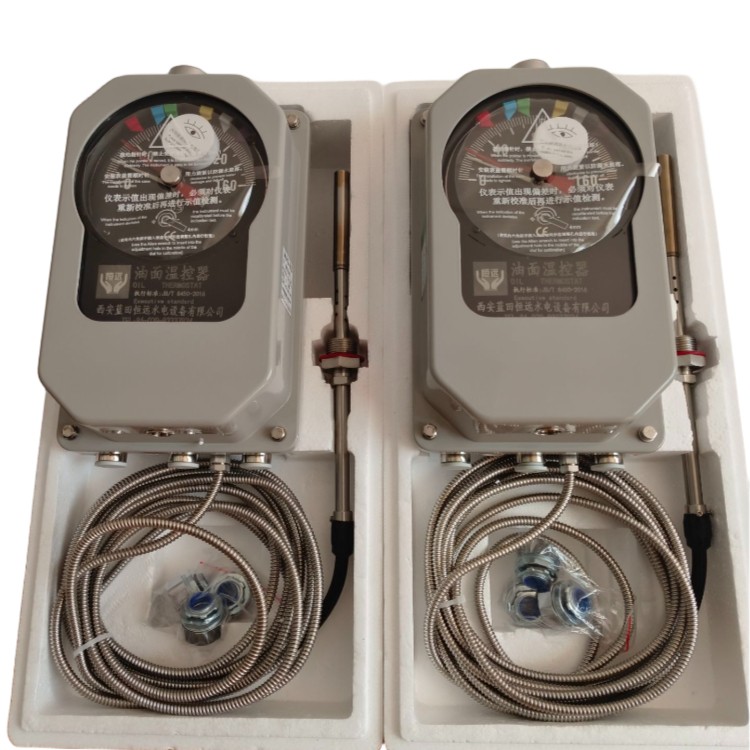

電站變壓器油面溫控器BWY-804AJ(TH)

電站變壓器油面溫控器BWY-804AJ(TH)

BWY-804A是用于油浸式變壓器使用的溫度控制器，XACLAKE提供各種型號的變壓器溫控器，價格合理，歡迎聯系。

訂貨須知：

1 用戶訂貨時，請按技術要求及型號功能表注明型號、溫控器尾線長度、測量范圍等。

2 本公司產品出廠尾線長度L=6m(不標注)，溫控器傳感尾線如有特殊需要(最長不超過20m)請標注。

例：BWY—804AA(TH)/L7/BWY-804JJ

即：1臺BWY—804A(TH)變壓器用油面溫控器,溫控器傳感尾線長度L=7m

概述

BWY—804A(TH)變壓器用油面溫控器是為了測量和控制油浸變壓器頂層油面溫度，采用復合溫升原理而設計的專用儀表。溫度控制器內安裝四組控制開關，用于冷卻風機的啟、停、報警、跳閘，保護變壓器頂層油溫。溫度控制器在溫包內嵌裝了Pt100輸出電阻，供二次儀表遠程控制使用。對變壓器油面溫度進行遠距離測控，實現無人管理。同時也適用于其它工業、生產過程中溫度測量與控制。

油面溫度計BWY-804AJ(TH)溫度指示控制器，是采用復合傳感的原理而設計的,在BWY-804B的基礎上采用國際先進技術，將BWY-804B溫度指示控制器和DFY-24V穩壓電源合為一體。

該產品具有體積小、功能全、安裝方便、操作簡單等特點，適用于變壓器及其它溫度檢測和控制。該儀器具有良好的防護能，能以戶外條件下正常工作，儀表內有四組可調控制開關，可分別用于變壓器冷卻系統控制及訊號報警，能同時輸出一路4-20MA電流信號和一路PT100信號供計算機及一次儀表使用，實現無人電站管理。

BWY-804AJ(TH)溫度指示控制器，主要由彈性元件、傳感導管、感 溫部件、溫度變送器和數顯儀組成。由彈性元件傳感導管、感 溫部件構成的密封系統內充滿感溫介質。當被溫度變化時，感溫部件構成的密封系統內充滿感溫介質體積隨之變化，這個體積增量通過傳感導管傳遞到儀表內彈性元件，使之產生個相對應的位移，這個位移經機構放大后便可指示被測溫度，并驅動微動 開關，輸出開、關控制信號以驅動冷卻系統，達到控制變壓器溫升的目的。預埋一只PT100在溫包內，通過嵌裝在一次儀表內的變送器，可輸出一路4-20mA標準電流信號和一路PT100信號，輸入計算機系統和二次儀表，實現無人電站管理。

主要技術性能及參數

輸出信號:一路PT100信號，一路PT100信號

工作條件：環境溫度（-40-+55℃）、相對濕度≤95%

測量范圍：0-150℃

準確度：2.0級

開關性能：4組可調開關，各組開關均能在全量程內任意設定。
