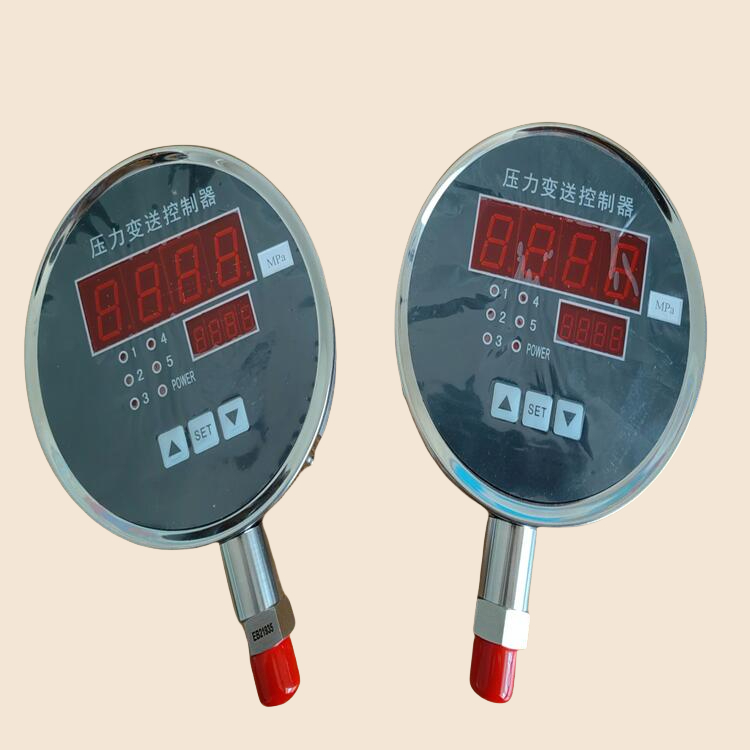

油氣水測壓元件ZYB智能壓力變送器

油氣水測壓元件ZYB智能壓力變送器

ZYB采用壓阻式OEM壓力敏感元件為傳感器，集壓力測量顯示、模擬量4~20mA輸出、6組繼電器控制，485通訊于一體的智能型儀表，可以應用在溫度＜85℃，弱腐蝕性的氣體、液體壓力測控。

壓力變送器

壓力變送器技術參數

1、測量范圍:：-0.10~40 Mpa

2、電源電壓：AC/DC110~220V；DC24V

3、輸出形式：開關量6對；模擬量一路；MODBUS485通訊

4、接點形式：常開常閉

工業過程的壓力變化直接作用在陶瓷膜片的前表面，膜片電極將壓力的變化轉換為成比例的電壓信號輸出，該電壓信號經過信號處理電路后，送入微處理器的計數接口。微處理器測量頻率變化，并將其轉換成與壓力對應數字信號存入內存單元。該數字壓力值經過標度變換后進行顯示，并與設置的報警值比較后進行報警處理。處理器輸出與壓力對應的D/A電壓信號后經V/I變換輸出4~20mA電流值。變控器內的參數通過按鍵設置接口單元即可修改保存.

壓力變送器特  點

    ◎ 本產品具有LED顯示、模擬量輸出、6組繼電器接點輸出功能，具有適用范圍廣、應用方便的特點。

    ◎ 選用德國原產壓力傳感器，具有較高過載能力和極強的抗干擾能力，大大提高了應用的穩定性和可靠性。

    ◎ 智能處理單元采用了高精度的頻率/電壓轉換電路和高集成度的嵌入微處理器，具有測量精度高的特點。報警、修正等參數設置均在變控器操作面板直接操作，可在線設置或修改參數，并具掉電保護功能，使用更為靈活方便。

該產品為全模擬電路設計的一體化多功能產品，能夠在現場測量出流體壓力，同時也可將壓力信號進行現場顯示，標準化輸出，還能向用戶提供多達5個點的接點信號，特別適用于電力、給水排水、石油、化工等行業需要對流體壓力或差壓進行測量、顯示、和控制的場合應用。 ◎ 測量范圍(MPa)

      0～0.1 0～0.25 0～0.4 0～0.6 0～1

      0～1.6 0～2.5 0～4 0～6 0～10

      0～16 0～25 0～40 0～60 0～100

      (非標準量程，按用戶要求訂做)

   使用條件

    ◎ 使用對象：弱腐蝕性的液體、氣體

    ◎ 環境溫度：-10～＋60℃

    ◎ 介質溫度：-10～＋80℃

    ◎ 電源電壓：AC220V, DC220V,DC24V

    ◎ 功 耗：≤5W

    ◎ 輸 出：DC4～20mA(負載電阻≤525 )

    ◎ 精 度：≤±0.5%FS(線性＋重復性＋遲滯)

    ◎ 繼電器觸點容量：AC220V 3A

    ◎ 使用對象技術要求特殊，可為用戶特別制造。

    ◎ 顯 示：4位，準確度±1位數

    ◎ 過載壓力：1.5倍滿量程壓力 ◎ 測量范圍(MPa)

      0～0.1 0～0.25 0～0.4 0～0.6 0～1

      0～1.6 0～2.5 0～4 0～6 0～10

      0～16 0～25 0～40 0～60 0～100

      (非標準量程，按用戶要求訂做)
