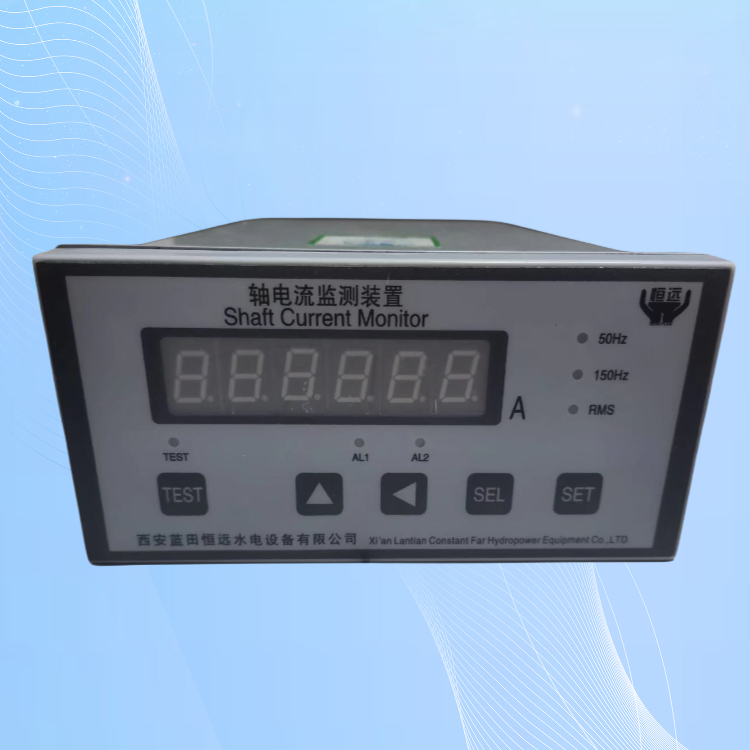

ZDL-MS軸電流監測裝置針對水輪發電機組大軸產生電流的（50Hz）、諧波(150Hz)及有效值進行實時測量、分析和報警。該儀器采用的單片機、可靠的工業級外圍芯片，運用數字化技術對電流信號進行處理。整機結構緊湊、性能穩定，功能強大。

特點

采用的單片機作為核心控制部件；

具有參數掉電存儲功能；

可顯示電流的基波、諧波、有效值，可設置報警、量程、延時報警等多種參數，使用靈活方便；

各電流值具有兩級報警；

一路串行接口（支持MODBUS RTU通訊協議）；

LED顯示，清晰直觀；

技術參數

電源電壓：AC/DC220V,DC24V

2路報警輸出，觸點型式：SPST 繼電器觸點容量：3A/AC250V

6位LED顯示，1位功能碼，4位數字量

3路4~20mA變送電流輸出精度：±0.5% 負載電阻≦500Ω

1路RS485通信（MODBUS RTU）；

工作原理

發電機由于設計、制造和安裝不當以及運行中的一些故障，可能產生軸承電流和軸電流。當這些電流流過軸承并且數值足夠大時，就會灼傷軸頭和軸承表面，還會使周圍的潤滑油炭化，破壞軸承的潤滑性和絕緣性，進而使軸承表面燒損釀成事故。

軸電流監測系統由ZDL-MS軸電流監測裝置和軸電流互感器組成，ZDL-MS軸電流監測裝置是以單片機為核心的儀表裝置。軸電流互感器環抱發電機大軸，實時感應大軸電流的變化，該電流信號經過濾波處理，生成50Hz及150H信號并和有效值信號一起進入單片機系統進行處理及顯示，并根據設置進行電流輸出、報警輸出等。
