可雷可ZX100PSR400交直流電源模塊

可雷可ZX100PSR400交直流電源模塊

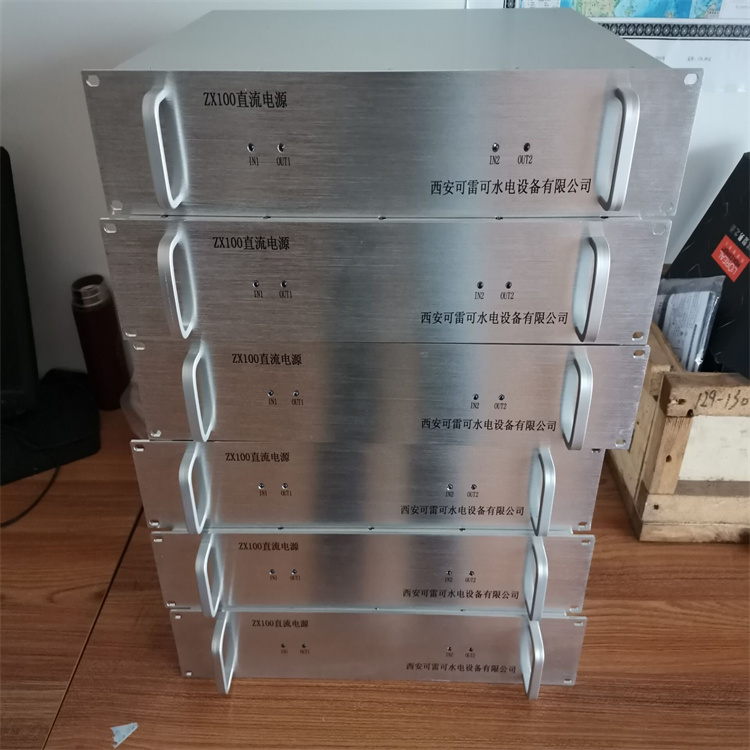

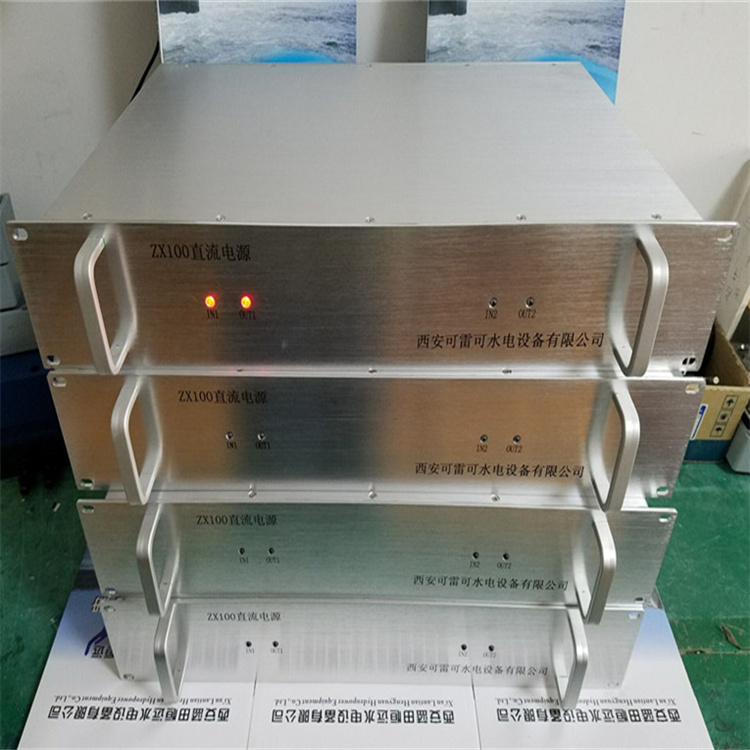

交直流雙供電源模塊ZX100-400W/ZX100 系列直流電源裝置是專為電站監控設備對電源的特殊要求而設計的交、直流雙路供電直流電源。電源采用模塊化結構，交、直流互為熱備份的冗余設計。為了正常時不使用直流電源，采用交流電源優先，當交流消失后“零”切換時間切換到直流電源。電源具有輸入過、欠壓保護，過流保護，過溫保護及防浪涌保護電路。采用 19 吋 2U 標準機箱，后插結構。更換與維護極為方便。并可以進行不停電維護， 極大地提高了系統供電的可靠性，滿足各類系統對高可靠電源的要求。每一個AC220/DC24 及 DC220/DC24 電源模塊組成，以ZX100PSR400 為例，它由 ZX100PSA400 （400 瓦交流 220V/DC24V 模塊）ZX100PSD400（400瓦直流 220V/DC24V 模塊），可以單獨訂貨。簡略名稱為 PSR150.PSR400.

1、由于DC/DC模塊電源是采用開關振蕩電路來實現的，其自身也會產生共模、差模噪聲的干擾，對于對紋波噪聲要求較高的場合可在DC/DC電源模塊的輸出端外接無源LC濾波網絡或RC（損耗較大），以進一步降低電源紋波噪聲，但是要注意L自身諧振頻率要遠高于模塊的開關頻率，允許通過的電流值在模塊輸入電流的兩倍以上，內阻要小，以降低直流損耗。2、為保證模塊電源長期工作的可靠性應使到模塊工作在10%額定功率以上，以防止模塊由于空載或輕載導致輸出電壓不穩而影響電路工作，如果負載功耗確實較小，可以采和外接假負載的方式在輸出端的+Vo與0V及-Vo與0V之間并上一10%額定功率的假負載（電阻），以提高產品的可靠性。

3、DC/DC模塊電源的外接電容C2、C3采用低內阻的鉭電容，容值推薦0.47uF，應避免容值過大，以防止由于電容過大造成啟動瞬間過流而損壞模塊；
