水機流量差壓變送器XPT137說明書

水機流量差壓變送器XPT137說明書

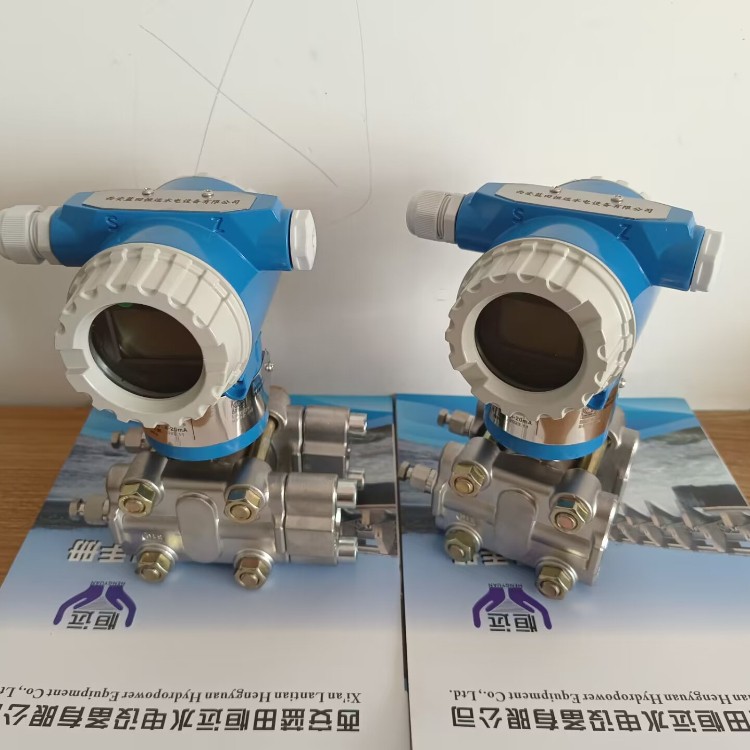

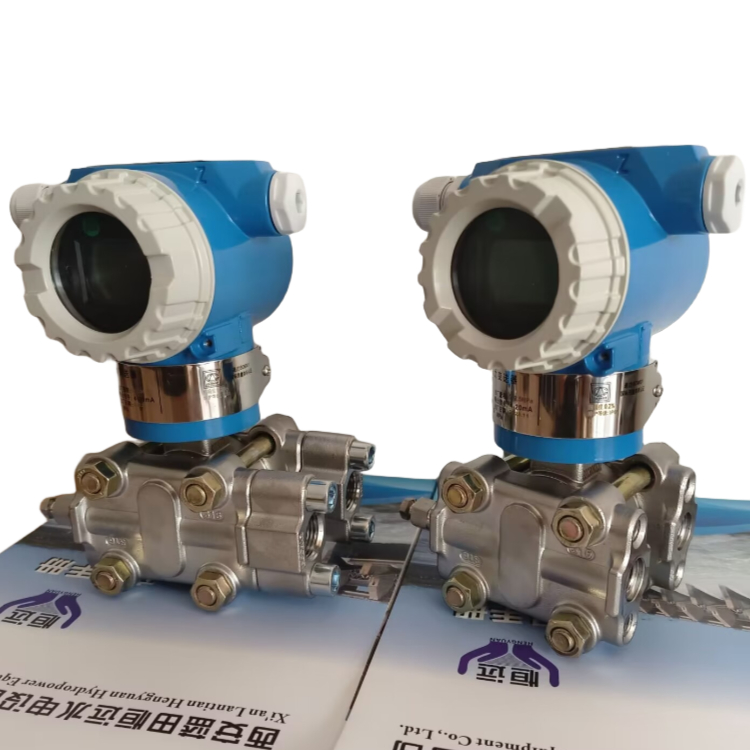

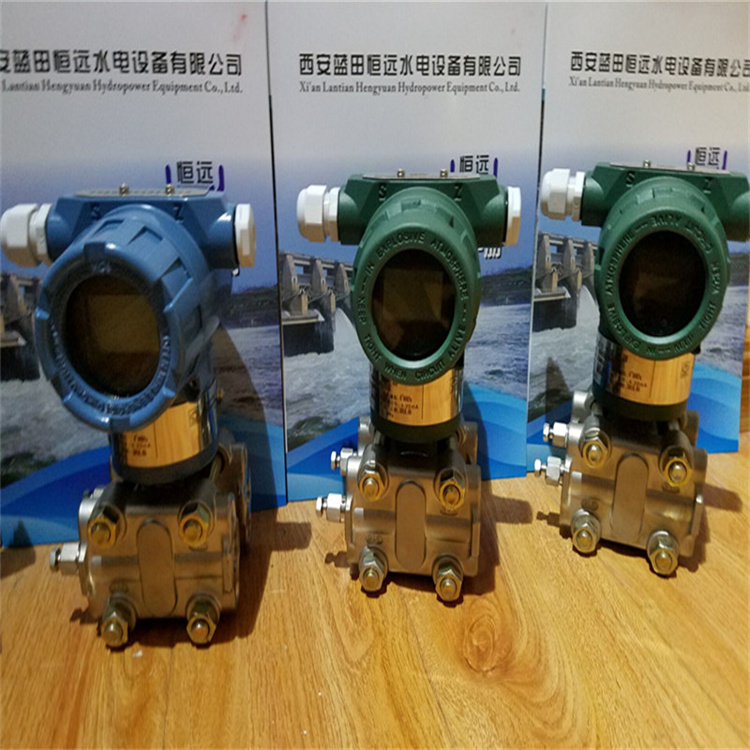

XPT137系列小型化電容式變送器是小型化電容式新型變送器，關鍵原材料、元器件和零部件均采用進口，整機經過嚴格組裝和測試，該產品具有設計原理*、品種規格齊全、安裝使用簡便等特點。由于該機型外觀上*融合了目前國內Z為流行，并被廣泛使用的兩種變送器（羅斯蒙特3051與橫河EJA），給使用者有耳目一新的感覺。

差壓變送器工作原理

過程壓力通過兩側或一側的隔離膜片、灌充液傳至δ室的中心測量膜片。中心膜片是一個張緊的彈性元件，它對于作用在其上的兩側壓力差產生相應變形位移，其位移與差壓成正比，zui大位移約 0.1mm ，這種位移轉變?cè)陔娙輼O板上形成差動電容，由電子線路把差動電容轉換成二線制的4—20mA DC信號輸出。

差壓變送器功能參數

●使用對象：液體、氣體和蒸汽

●測量范圍：0～0.1kPa至0～40MPa

●輸出信號：4～20mA DC（特殊可為四線制

220V AC 供電，0～10mA DC輸出）

●供電電源：12～45V DC，一般為24V  DC

（見圖2 負載特性）

●負載特性：與供電電源有關，在某一電源電壓時帶負載能力見圖2，負載阻

抗RL與電源電壓Vs關系式為：R1≤50（Vs-12）

●指示表：指針式線性指示0～*刻度或LCD液晶式顯示。

●防爆：  a、隔爆型          dIIBT4

b、本質安全型       iaIICT6

●量程和零點：外部連續可調

●正負遷移：零點經過正遷移或負遷移后，量程、測量范圍的上限值和下限值的值，均不能超過測量范圍上限的*。（智能型：量程比15:1）zui大正遷移量為zui小調校量程的500%；zui大負遷移量為zui小調校量程的600%。

●溫度范圍:放大器工作溫度范圍：－29～+93℃(LT型為:－25～+70℃)。

       灌充硅油的測量元件：－40～+104℃

   法蘭式變送器灌充高溫硅油時：－20～+315℃，普通硅油：－40～+149℃

●靜壓：4、10、25、32MPa

●溫度：相對濕度為0～*

●容積吸取量：<0.16cm³

●阻尼(階躍響應):充硅油時,一般在0.2s到1.67s之間連續可調.
