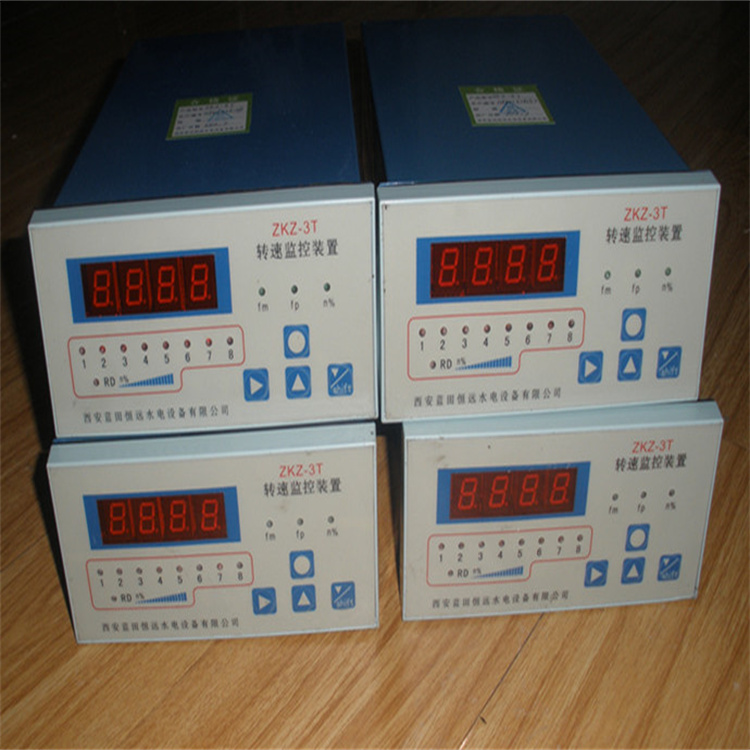

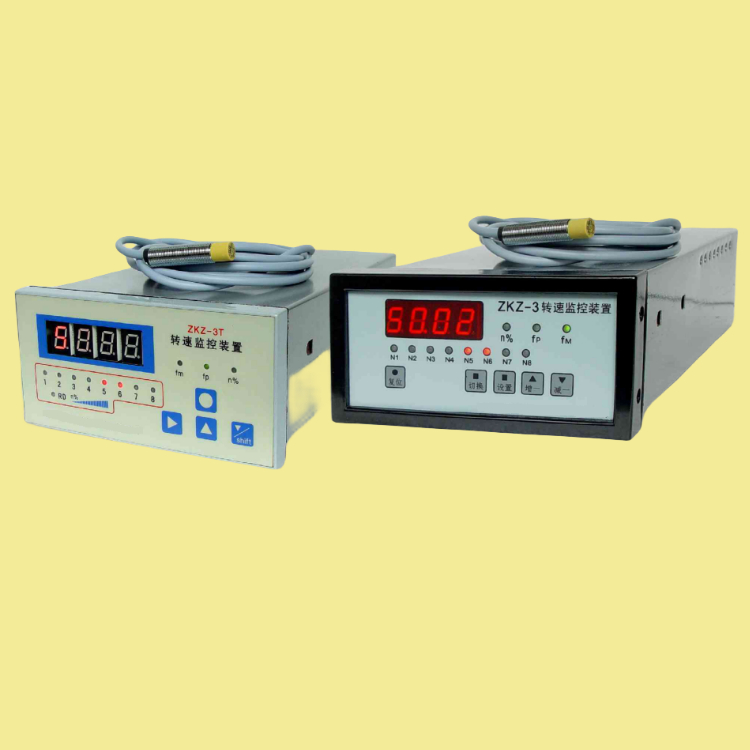

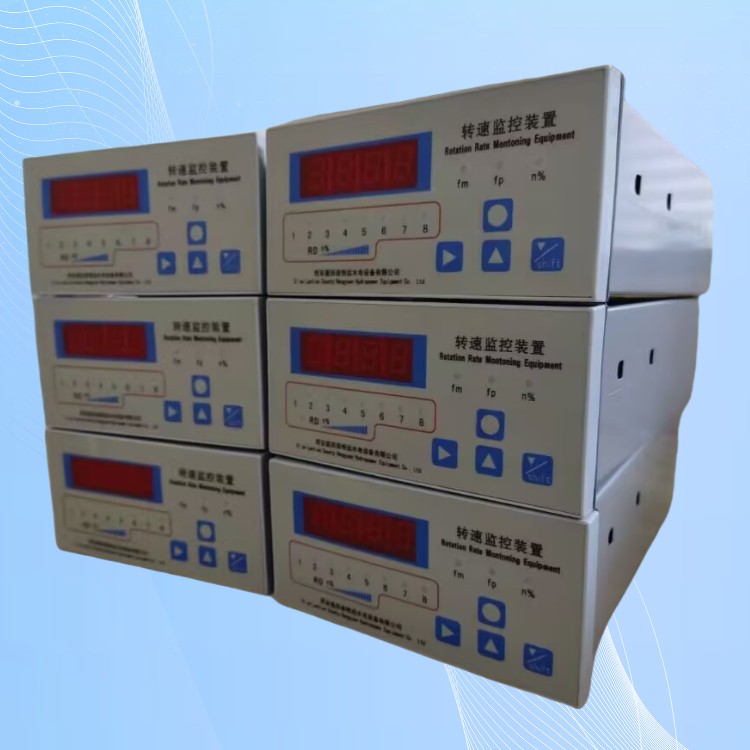

電站齒盤測速儀ZKZ-3T轉速監控裝置

電站齒盤測速儀ZKZ-3T轉速監控裝置

ZKZ-3T型轉速監控裝置外接轉速脈沖傳感器、電壓互感器信號，實時監測水輪發電機組的轉速，并在機組各轉速點輸出開關量信號和與機組轉速對應的模擬量信號，為自動開、停機及電廠監控系統服務。

特點

■zkz-3/t型轉速監控裝置集頻率表、轉速表、轉速繼電器、轉速測試儀表于一體，是多用途轉速監控儀表；

■轉速測量采用了變閘門側周期的先進測量原理，具有測量精度高、實時性強的特點；

■裝置測控精度只決定于晶振的誤差和穩定性，因此轉速接點出口值可保持長期運行而不變化；

■轉速接點輸出采用回差閉鎖方式防止波形畸變引起輸出誤動作，根據電廠運行需要，可以在現場方便地對8個轉速出口值進一定范圍的整定。

■該裝置還具有標準4～20ma電流輸出，可選rs485（modbos rtu）通訊輸出，可以方便的與全廠計算機監控系統連接。

主要技術性能

 測量信號路數： 一路脈沖信號、一路pt信號（或永磁機信號）

測量頻率范圍：   0.05～100hz

測量精度：      非線性度＜1%，轉速死區＜0﹒02%

數顯內容：      發電機頻率，轉速百分比，各路輸出整定值。

開關量輸出信號： 轉速值信號：8路，每點可由用戶在所定范圍內整定。

機組蠕動報警輸出信號1路裝置電源故障報警信號1路

模擬量輸出：     4～20ma(對應于機組轉速0%ne～200%ne)

通訊輸出：       rs485（modbos rtu）

工作環境：      溫度0～50℃濕度＜85%

外形尺寸：      盤裝160×80×250mm

工作方式：      連續

電源：           dc110～340v或ac85～265v/50hz
