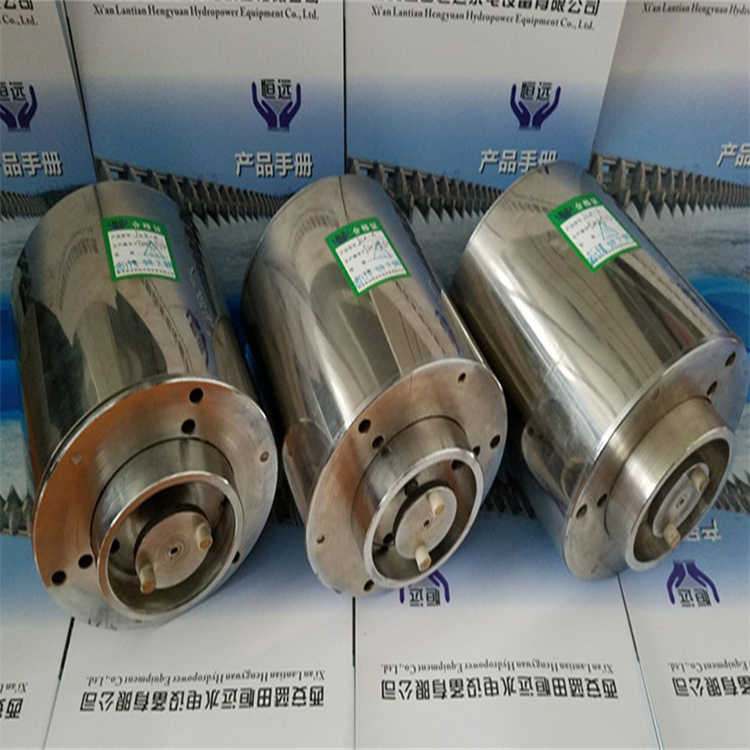

西安JLK-6導葉位置開關旋轉特征

西安JLK-6導葉位置開關旋轉特征

JLK型導葉位置開關即是水輪機導葉位置開關又叫接力器開關。主要用于水電站反映水輪機導葉開度位置。通過裝置中的接點與二次回路連接，可實現機組自動化控制。本裝置主要由接點組、凸輪組、傳動裝置及接線端子組成?？筛鶕?jù)控制需要，松開頂絲移動凸輪至要求位置鎖緊頂絲即可。當主軸傳動帶動凸轉的內外輪轉動使微動開關接點動作，達到開關觸點切換的目的，并發出相應的信號，實現自動控制。本裝置凸輪可360度旋轉，側面頂絲鎖定，安裝調整簡便，定位精度高，可靠性好。

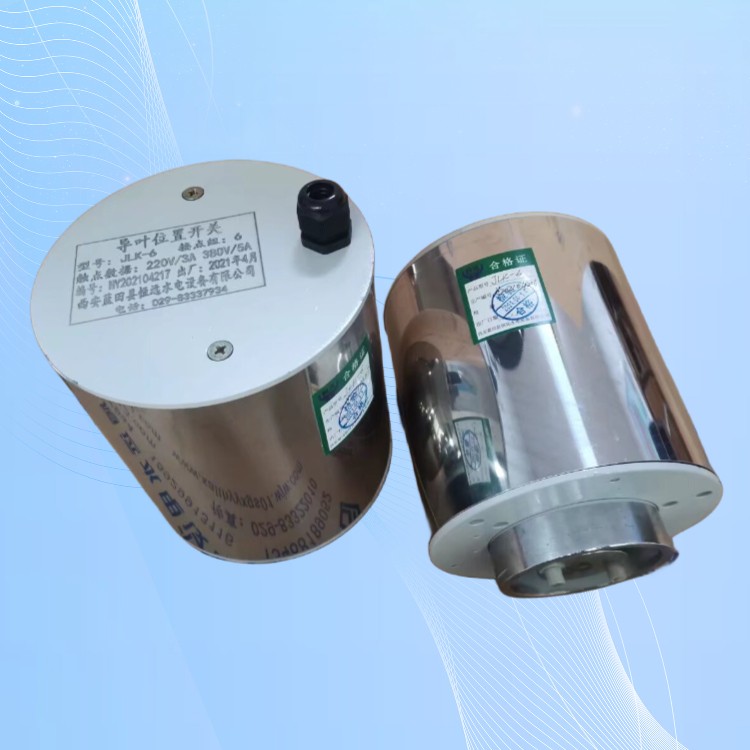

本裝置由接點信號組、凸輪組、傳動裝置及接線端子排等組成。 本裝置殼體采用不銹鋼板，大部份零件為鋁合金。

 1、接點信號組： 由 6 個優質帶輪的微動開關豎向排列構成。選用帶銀觸頭、可瞬時換接的微動 開關，每只微動開關有常開常閉兩組信號，均引致接線端子排。６只微動開關安裝在一 個支架上，開關受凸輪控制。

2、凸輪組： 本裝置由６個凸輪構成凸輪組。每個凸輪分成內輪和外輪兩種，內輪固定在主 軸上，隨同主軸旋轉；外輪是個凸輪，根據需要移動凸輪至要求位置，并通過緊固螺釘 固定在內輪上；當外輪的凸出部分與微動開關接觸使微動開關受力時，開關接點動作； 凹入部分未使微動開關受力時，開關釋放。從而達到改變開關觸點狀態的目的。

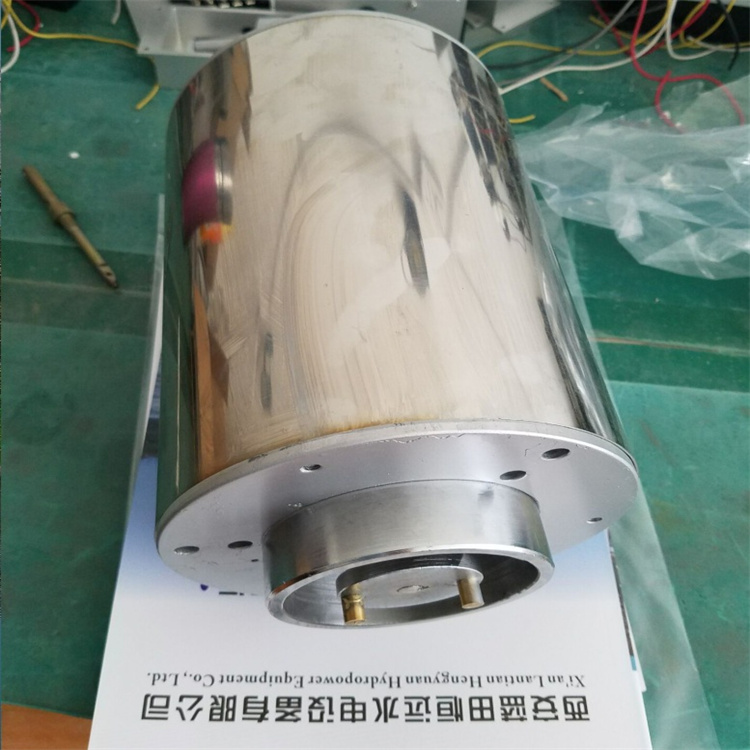

3、傳動裝置： 傳動裝置由聯軸盤構成。 聯軸盤上有二只孔距為 38mm，尺寸為Φ9 x 8 mm 的 圓型銷釘。將銷釘插入調速器軸內的圓孔中，使本裝置與調速器軸同時轉動，轉角范圍 為 45 度。
