水機剪斷銷信號裝置JXZ-24通道數

水機剪斷銷信號裝置JXZ-24通道數

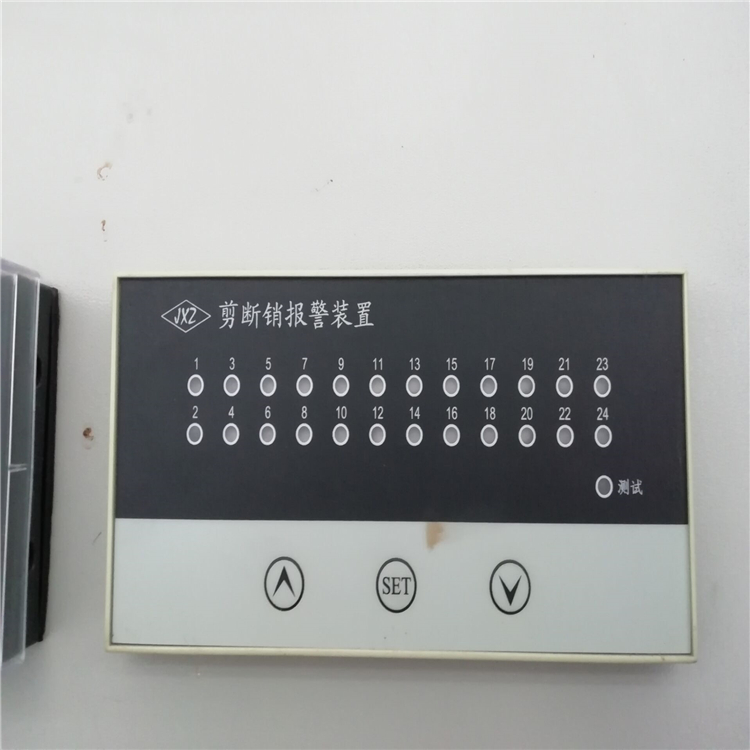

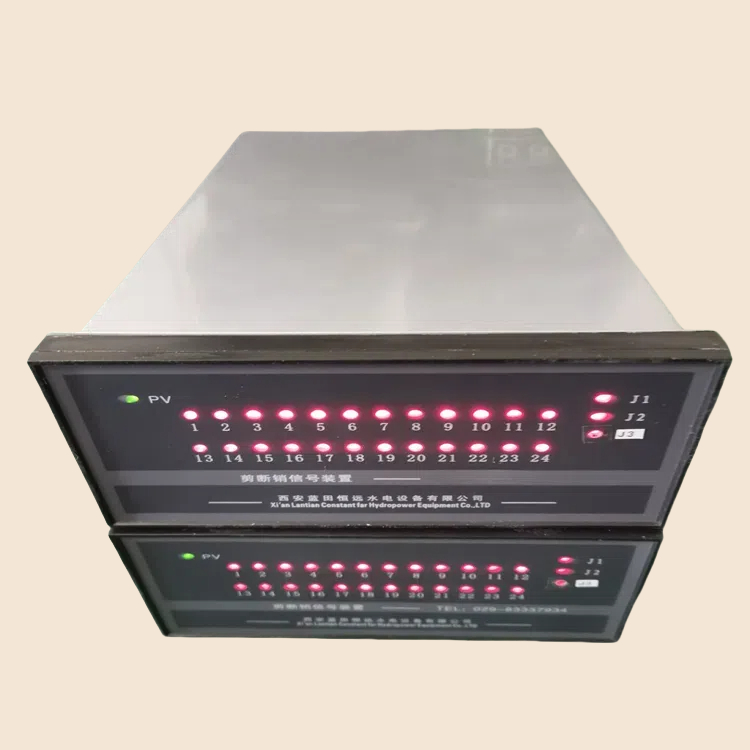

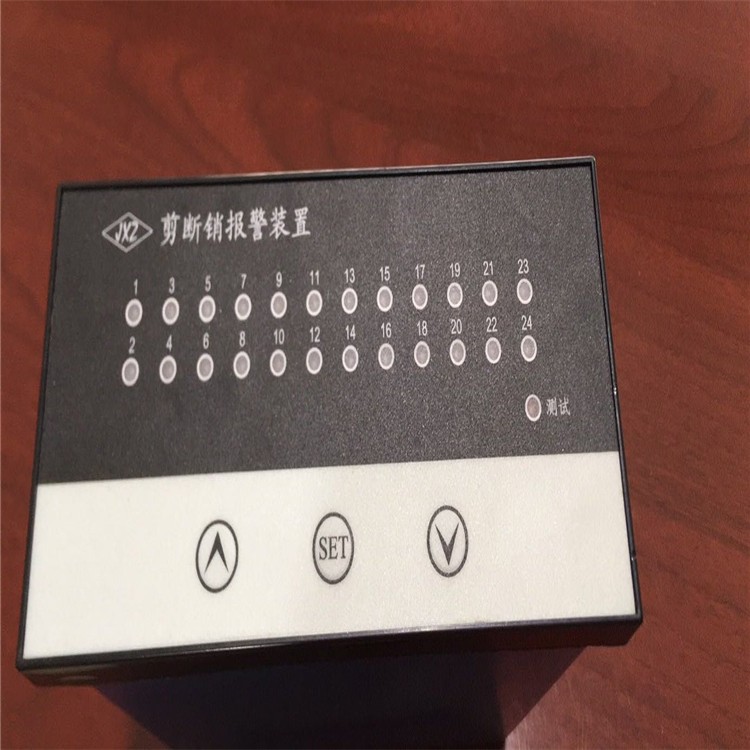

JXZ-24剪斷銷信號裝置采用單片機智能控制,采集24路剪斷銷信號器的信號.當水輪機某個剪斷銷信號器剪斷時,其中信號器銷體及導線同時被剪斷,裝置上液晶顯示出是第幾路信號器剪斷及總共報警路數,同時繼電器動作,并將數據經RS485接口遠傳.

剪斷銷信號裝置特點

■ zui多可以監測24路信號，可以在8~24路之間設置；

■ 可直觀顯示第幾路報 及總共報 路數；

■ 漢字液晶美觀可靠，便于運行人員觀察；

■ 單片機串行通訊輸出數據，便于監控系統采集。

技術參數

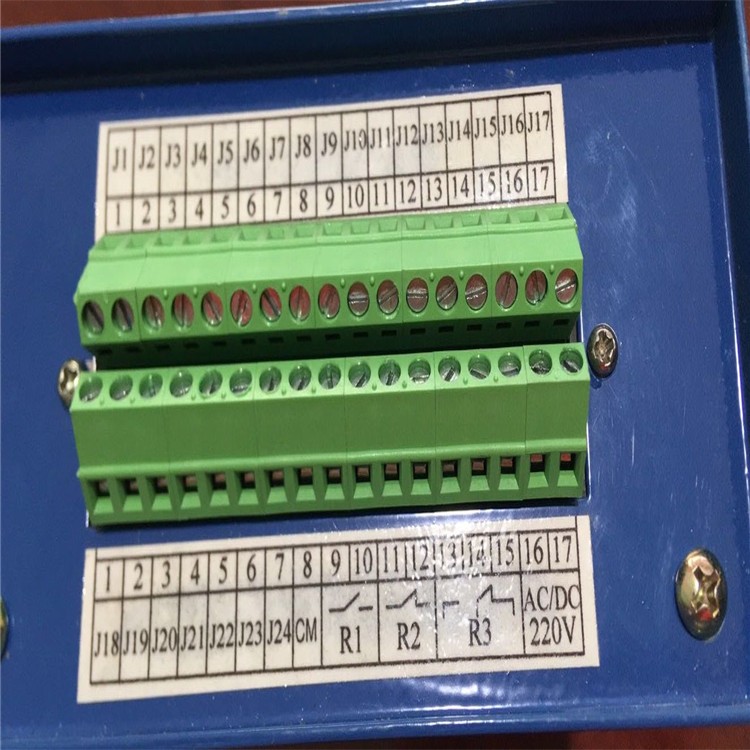

■ 輸入信號：常閉型或常開型剪斷銷信號器

■ 輸入路數：8—24路之間選擇

■ 工作電壓：DC220V，DC24V

■ 輸出接點容量：5A/250VAC，5A/30VDC

剪斷銷信號裝置工作原理:

水輪機發電機組配置的剪斷銷信號器接入CPX100信號裝置，經隔離后傳至單片機系統。單片機實時采集輸入信號狀態，并將狀態信息送至液晶屏顯示及串行通訊口輸出，同時繼電器動作。

水電廠水輪發電機自動化元件是主機及輔助設備的邏輯控制、必不可少的設備，也是水電廠實現綜合自動化、運動及計算機控制的基礎，自動化元件的配置與優化是水電廠綜合自動化系統重要環節，是水電廠綜合自動化系統成敗的關鍵.

尤其是在計算機技術的長期發展和廣泛應用的今天，基礎自動化元件選型配置的不合理，直接導致水電廠綜合自動化系統出現“四肢簡單、頭腦發達”的問題。因此，自動化元件的配置、選型和運行維護一直是所有水電廠自動化設計、開發和運行維護人員所關注的熱點。

頂蓋液位開關采用XACLAKE公司生產的MBBC型重錘式液位開關，監測三個液面，動作值任意調整，接點容量大，動作原理為重力式。克服原浮子式液位開關易卡、拒動的現象。

測量油槽和頂蓋液位，使用的PR-46W型液位變送器，精度高、穩定性好，對于測量油槽小量程的油位，是該變送器的主要特點。對測量頂蓋液位。使用安裝時應注意防水，將電纜接入端子箱，避免有水進入電纜的導氣管內，造成不能使用。

轉速測量系統由XALTHYYXGS公司生產的PLC-4S型電氣轉速和ZKZ-4型機械轉速開關兩部分組成，測速裝置安裝于發電機頂部，通過齒盤、由零轉速傳感器產生正比于機組軸轉速的脈沖信號。該轉速測量系統特點：信號的幅值恒定，即使很低的轉速，其信號也不會丟失，傳感器信號送至電氣PLC轉速信號處理裝置；提供13個可任意整定動作值(1％-200nr)的電氣接點信號、爬行接點信號；2路對應于機組0-200nr的4-20mA模擬量輸出；通過液顯面板可修改動作參數；1組機械式轉速開關，作用于機組過速保護；帶機組運行頂燈；可根據用戶要求提供4個機械開關。此裝置在國內領先，已在多個電站使用。
