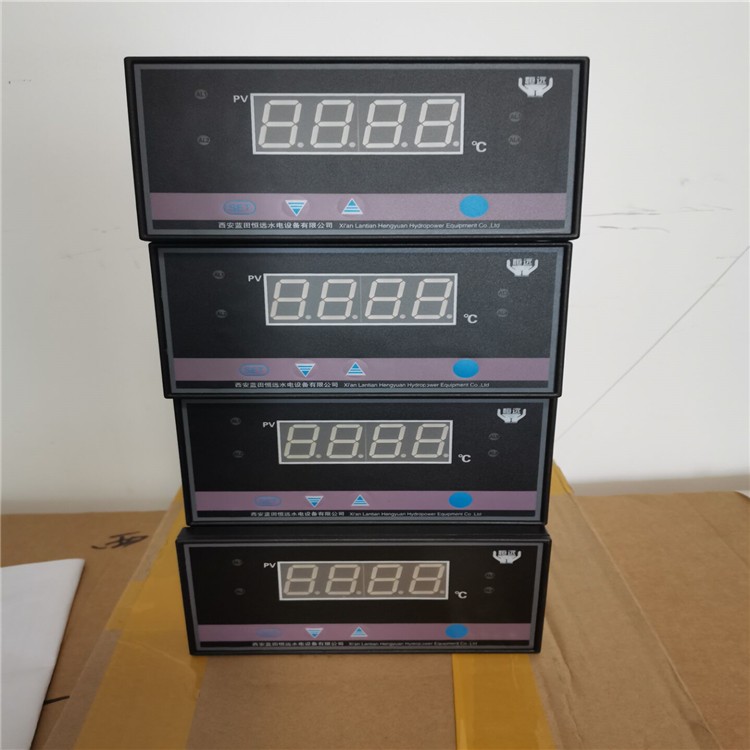

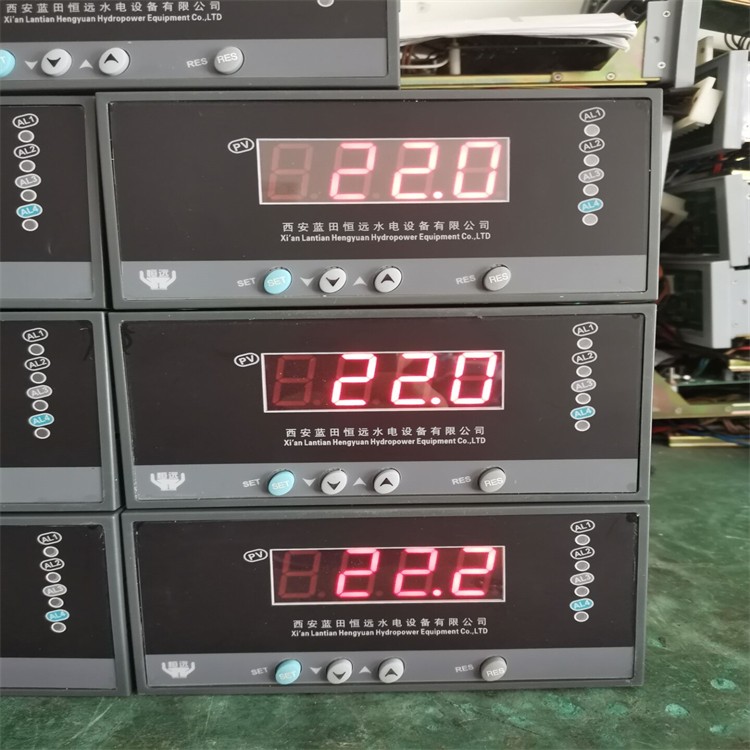

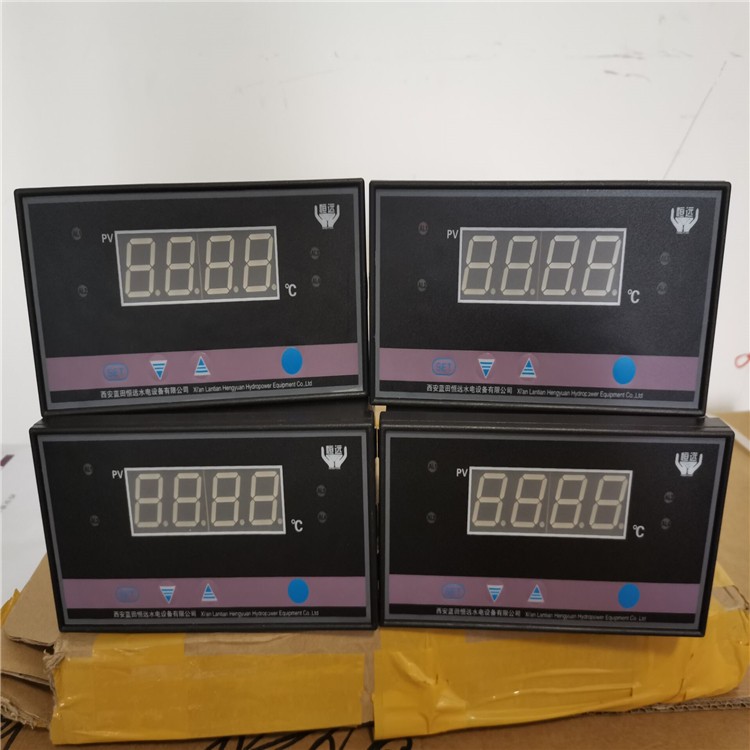

數字式溫度調節顯示儀TWJ-112EK/B控制方式

數字式溫度調節顯示儀TWJ-112EK/B控制方式

TWJ溫控儀表采用*的微處理器進行智能控制,適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，并能對各種非線性輸入信號進行高精度的線性校正。采用無跳線技術,使輸入端口具備單通道和*信號輸入功能,只需通過儀表菜單的簡單選定，即可實現多種輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性。采用高亮度LED數碼顯示和高分辨率光柱顯示（比例顯示），使測量/控制值的顯示更為清晰直觀。輸入輸出回路均采用光電隔離，抗干擾能力強?？蓭Т型ㄓ嵔涌冢膳c各種帶串行接口的設備進行雙向通信，組成網絡控制系統。

溫度調節顯示儀主要技術參數

輸入信號

模擬量,熱電偶：標準熱電偶—B、S、K、E、J、T、WRe3～25等

電 ：標準熱電阻—Pt100、Cu50、Pt100.1、遠傳壓力電阻:30～350Ω等

電 流：0～10mA、4～20mA等（輸入阻抗≤250Ω）

：0～5V、1～5V、mV等（輸入阻抗≥1MΩ）

輸出信號 模擬量輸出 DC 4～20mA （負載電阻≤750Ω） DC 0～10mA （負載電阻≤1.5KΩ）

DC 1～5V （負載電阻≥250KΩ） DC 0～5V （負載電阻≥250KΩ）

開關量輸出 繼電器控制輸出: —ON/OFF(帶回差)

觸點容量（阻性負載）—AC220V/3A；DC24V/3A

可控硅過零觸發脈沖輸出(SCR)—可觸發600V/100A可控硅

固態繼電器控制信號輸出（SSR）—輸出DC9V/30mA

可控硅過零觸發輸出—雙向可控硅600V/5A

通訊輸出 標準串行通訊接口

通訊方式 RS-232C，RS-485

波特率 300bps～9600bps（自由設定）

饋電輸出 DC 24V，負載≤30mA

溫度調節顯示儀特性

測量精度 數字：±0.5%FS±1字 光柱：±1%FS

分辨率 數字顯示：±1字 光柱顯示：±1線

顯示范圍 數字：-1999～9999 光柱：0～*

顯示方式 四位高亮度LED數碼顯示 101線高分辨率光柱顯示

發光二極管工作狀態顯示 單屏數碼顯示/雙屏數碼顯示

單屏數碼+單光柱顯示 雙屏數碼+雙光柱顯示

控制方式 可選擇上限、下限或上上限、下下限控制

控制設定值 控制設定值和回差值全量程內自由設定

溫度補償 0～50℃溫度自動補償

參數設定 面板輕觸式按鍵數字設定 參數設定值斷電后保存

參數設定值密碼鎖定

保護方式 熱電偶/熱電阻輸入斷線報警 繼電器輸出狀態LED指示

輸入超／欠量程報警 輸入超范圍閃爍報警

工作異常自動復位

在水輪機機組和筒閥接力器旁、回復機構上，分別安裝MLK-1位移傳感器、國產位置開關。該位移傳感器特點：導葉接力器位移傳感器選用非接觸式的磁致伸縮位移變送器，因活動的磁鐵與傳感器之間無接觸，不產生任何磨損，有利長時期使用；精度和防護等級高；容易安裝；測程值在一定范圍內可調節；測量信號用于監控和機組調速裝置；可按控制的需要整定不同的動作點，開關量電信號供監控系統。在國內和國外的機組上。較多使用此原理的變送器。國產的位置開關因不易調節。體積大等因素，在部分電站已被非接觸直線式位置開關所取代。

發電機軸電流監測裝置由西藍恒遠公司生產提供，由軸電流互感器和軸電流顯示報警裝置組成軸電流監測裝置。軸電流互感器套在發電機大軸上，固定在發電機推力油槽內擋油管下方下機架中心體內。當發電機軸承的絕緣損壞，在大軸中形成危害軸瓦的軸電流時，軸電流顯示儀能顯示軸電流的大小。發出報警或停機信號。從而在軸承損壞之前就可以發現故障并予以消除，避免事故擴大。
