西安ZDL-P軸電流監測裝置PLC配置

西安ZDL-P軸電流監測裝置PLC配置

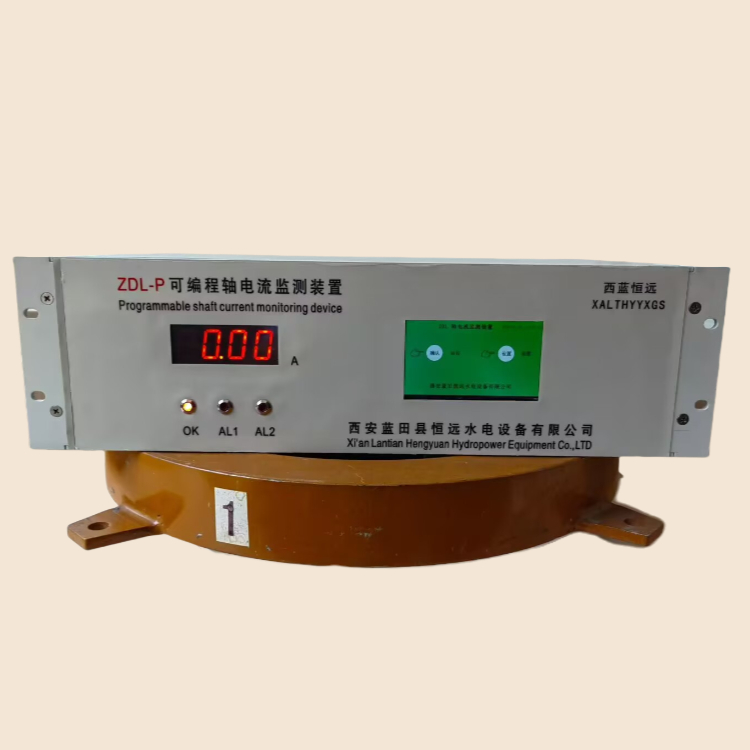

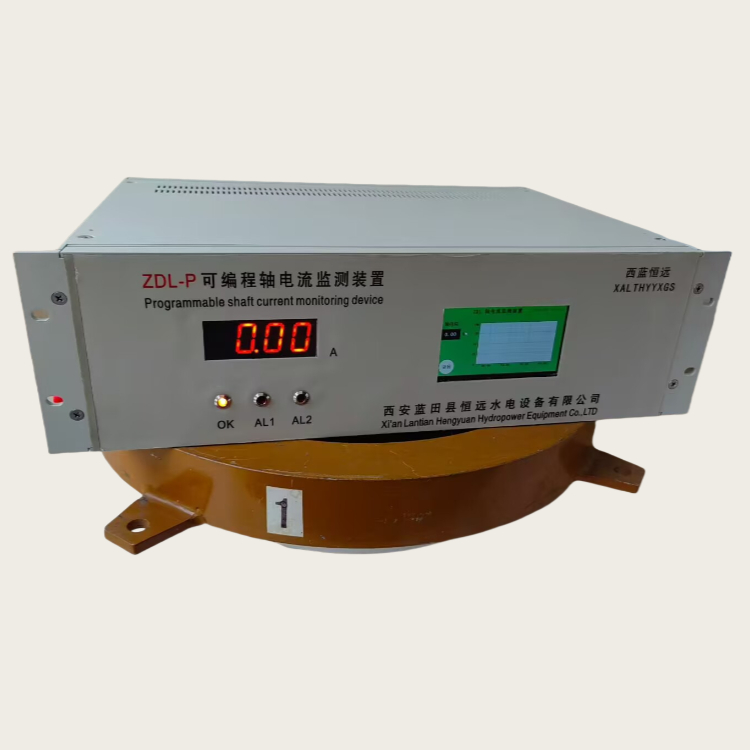

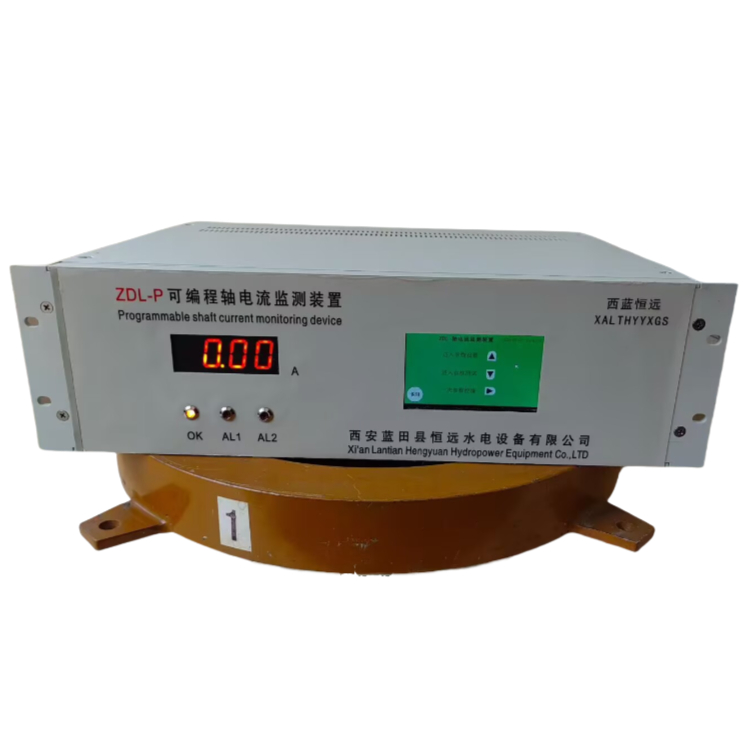

ZDL-P軸電流監測裝置采用德國SIEMENS公司PLC為核心控制部件構成控制器，采用空心環形互感器為軸電流傳感器，監測水輪發電機組大軸產生的軸電流變化。PLC實時監測軸電流傳感器的變化值，該數值與大軸電流呈線性變化關系，經濾波、數值變換處理后，確認軸電流超過整定值后，PLC控制器輸出二級報警信號?？刂破鞑捎靡壕ё鳛轱@示單元，參數整定、實時顯示清晰直觀。同時，PLC控制器可輸出與軸電流（0~100A）對應標準的4~20mA模擬量信號，滿足計算機監控系統測量要求。

軸電流監測裝置特點

■ 以進口高性能PLC為核心控制部件，具有良好的可靠性；

■ PLC可對數值進行智能化處理，2級報警接點輸出，報警接點整定值可在量程范圍內任意整定，報警接點可分別整定延時時間，使用靈活方便；

■ 軸電流傳感器采用分半環型結構，易于安裝；■ 采用背光液晶顯示器作為人機界面，軸電流參數值及裝置狀態清晰直觀；

軸電流監測裝置技術參數

■ 測量范圍：0~5A   過流能力： 10A

■ 測量精度：＜1%

■ 數顯方式：液晶顯示

■ 輸出信號：繼電器接點輸出3組（SPDT）

■接點容量：10A/AC230V  5A/DC30V  （阻性負載）

■ 延時時間：   0.5S~5S（獨立設定）

■ 模擬量輸出：4~20mA  負載阻抗：500Ω

■ 工作環境：  溫度0～50℃濕度＜95%

■電源：      AC86~265V或DC110~340V
