銅牌浸塑流水線-汽車電池銅鋁浸塑生產(chǎn)線-母排浸涂生產(chǎn)線-絕緣浸涂線

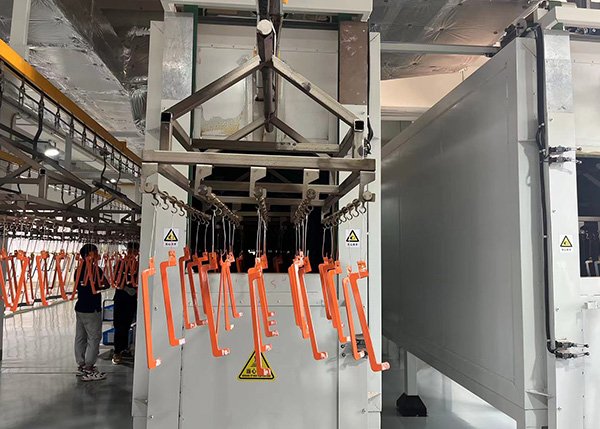

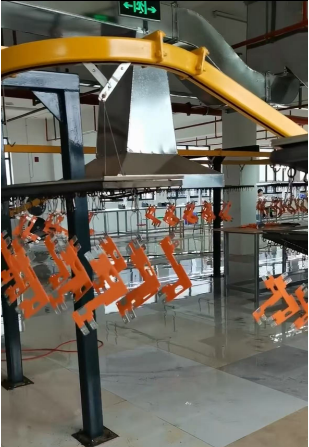

銅牌絕緣包覆浸涂線描述銅牌絕緣包覆浸涂線是一套專為銅排（銅牌）實現(xiàn)全表面絕緣包覆的自動化生產(chǎn)線，通過精準控制浸涂工藝，將絕緣材料均勻、緊密地包覆在銅牌表面，形成無接縫、高致密性的絕緣保護層。該生產(chǎn)線融合了表面預(yù)處理、精準浸涂、梯度固化等核心技術(shù)，可適配不同規(guī)格、不同絕緣等級的銅牌加工需求，廣泛應(yīng)用于電力系統(tǒng)、新能源裝備、軌道交通等領(lǐng)域，為銅牌提供全方位的絕緣保護，保障電氣設(shè)備在高電壓、高濕度、多腐蝕等復(fù)雜工況下安全穩(wěn)定運行。

一、工藝原理銅牌絕緣包覆浸涂線核心依托兩種主流包覆原理，結(jié)合銅牌材質(zhì)特性與絕緣需求，實現(xiàn)高效、高質(zhì)量的絕緣包覆：（一）熱熔吸附包覆原理針對熱塑性絕緣材料（如 PVC、PE），采用 “預(yù)熱 - 熱熔吸附 - 冷卻定型” 的工藝邏輯。首先將銅牌送入預(yù)熱爐，加熱至 180℃-280℃（根據(jù)材料熔點調(diào)整），使銅牌表面具備足夠的熱吸附能力；隨后，將預(yù)熱后的銅牌勻速浸入熔融狀態(tài)的絕緣材料槽中（材料溫度通常比銅牌預(yù)熱溫度低 10℃-30℃，避免材料過度碳化），熔融材料接觸高溫銅牌表面后，迅速軟化并緊密吸附，形成初步包覆層；最后，通過風(fēng)冷或水冷快速降溫，使包覆層固化定型，與銅牌基體形成 “物理咬合 + 分子吸附” 的緊密結(jié)合結(jié)構(gòu)。該原理制備的絕緣包覆層厚度均勻（誤差≤5%），柔韌性強，適用于中低壓電氣設(shè)備中需要頻繁彎折的銅牌（如柔性母線銅排）。

（二）化學(xué)交聯(lián)包覆原理針對熱固性絕緣材料（如環(huán)氧樹脂、改性酚醛樹脂），采用 “常溫浸涂 - 梯度固化 - 化學(xué)交聯(lián)” 的工藝邏輯。在常溫環(huán)境下，將經(jīng)過前處理的銅牌浸入含有交聯(lián)劑的絕緣浸涂液中，浸涂液中的高分子聚合物通過物理吸附附著在銅牌表面，同時交聯(lián)劑與銅牌表面的金屬活性基團發(fā)生初步化學(xué)反應(yīng)；隨后，將浸涂后的銅牌送入梯度固化爐，按照 “低溫預(yù)固化（60℃-80℃，15-20min）- 中溫交聯(lián)（120℃-150℃，25-30min）- 高溫定型（180℃-220℃，10-15min）” 的溫度曲線逐步加熱，使高分子聚合物充分交聯(lián)形成三維網(wǎng)狀結(jié)構(gòu)，最終在銅牌表面形成致密、堅硬的絕緣包覆層。該原理制備的包覆層絕緣強度高（耐電壓≥30kV/mm）、耐高溫性能優(yōu)異（長期使用溫度≥150℃），適用于高壓、高溫工況下的銅牌（如變壓器高壓銅排、儲能電站匯流銅排）。二、工藝流程銅牌絕緣包覆浸涂線的生產(chǎn)流程需經(jīng)過多道精密工序，每一步均需嚴格控制參數(shù)，確保絕緣包覆層的質(zhì)量與穩(wěn)定性，具體流程如下：（一）銅牌預(yù)處理：奠定包覆基礎(chǔ)作為絕緣包覆質(zhì)量的關(guān)鍵前提，預(yù)處理工序需實現(xiàn)銅牌表面 “無油污、無氧化、無雜質(zhì)”。
