HNPZ325/6系列是一款為解決在苛刻工況下對pH/ORP電極在線伸縮沖洗、對衛生型電導率在線清潔、對溶解氧傳感器在線消毒而設計實用性產，它可以和pH/ORP電極，電導率，溶解氧配套使用。采用緊湊型結構設計，可以在滿罐狀態或壓力不超過1MPa的過程條件下更換傳感器。與我公司設計的水路氣路系統配套使用時，可以自動清洗和在線標定，讓測量更簡單。

 核心優勢

接液面采用耐腐蝕材料，讓測量更可靠；獨特的水路設計，讓沖洗效果更好；星型密封圈設計，讓氣缸結構緊密，不漏氣，伸縮更絲滑；缸筒、活塞桿、進口密封圈表面摩擦系數小于0.03，有效的減少動能損失，手動即可輕松拉動；采用模塊化結構設計，堅固耐用，可以在惡劣工況條件下使用，僅有三個部件接液：沖洗腔室、電極護套和法蘭面，用戶可以根據應用組合材料。

 型號說明

型號HNPZ325在線自動沖洗可伸縮裝置為侵入式結構，伸出長度最長300mm(法蘭以下),有效伸出長度為50mm,但對傳感器長度有要求,傳感器長度為425mm；

型號HNPZ326在線自動沖洗可伸縮裝置為直插式結構，伸出長度可以達到400mm(法蘭以下)，對傳感器長度沒有要求（更長的伸出長度需定制）。

 技術參數

材    質: PVDF，PEEK，316L 不銹鋼，Alloy C22 合金，1.4571(316Ti)不銹鋼（其他接液材料需定制）

過程溫度: 0 - 140℃                           過程壓力: 0 - 0.6MPa

插入深度：50mm,100mm,150mm,200mm，250mm,300mm等

過程連接方式：HG/T20592 DN50 PN16/40，HG/T20592 DN80 PN16/40，ANSI B 16.5 2” 150lbs，ANSI B 16.5 3” 150lbs，ANSI B 16.5 2” 300lbs，ANSI B 16.5 3” 300lbs，G2A帶耦合螺（其它連接方式需定制）

氣路連接：空氣軟管的標稱管徑：Φ8(可以根據要求調整)；空氣必須經過濾處理(40μm)，除水和除油；氣壓：0.5-0.6 MPa，在測量過程中無持續空氣消耗

水路連接：沖洗壓力為0.2-0.6MPa；使用清水沖洗時，必須在進水口側安裝開關閥和濾水器(100μm)；水壓力可能上升至超過0.6MPa時(包含任何短時期出現的壓力浪涌沖擊)，安裝支架可能會被損壞，需上游管道中安裝減壓閥

電氣連接：氣缸接近開關電壓要求0-24V電流不超過100mA，防爆等級Ex ia IIC T6；氣缸接近開關允許溫度上限為135°C；氣缸接近開關在氣缸安裝位置不可隨意調動；感應式，連接線長度：2m,5m,8m,10m或根據客戶要求

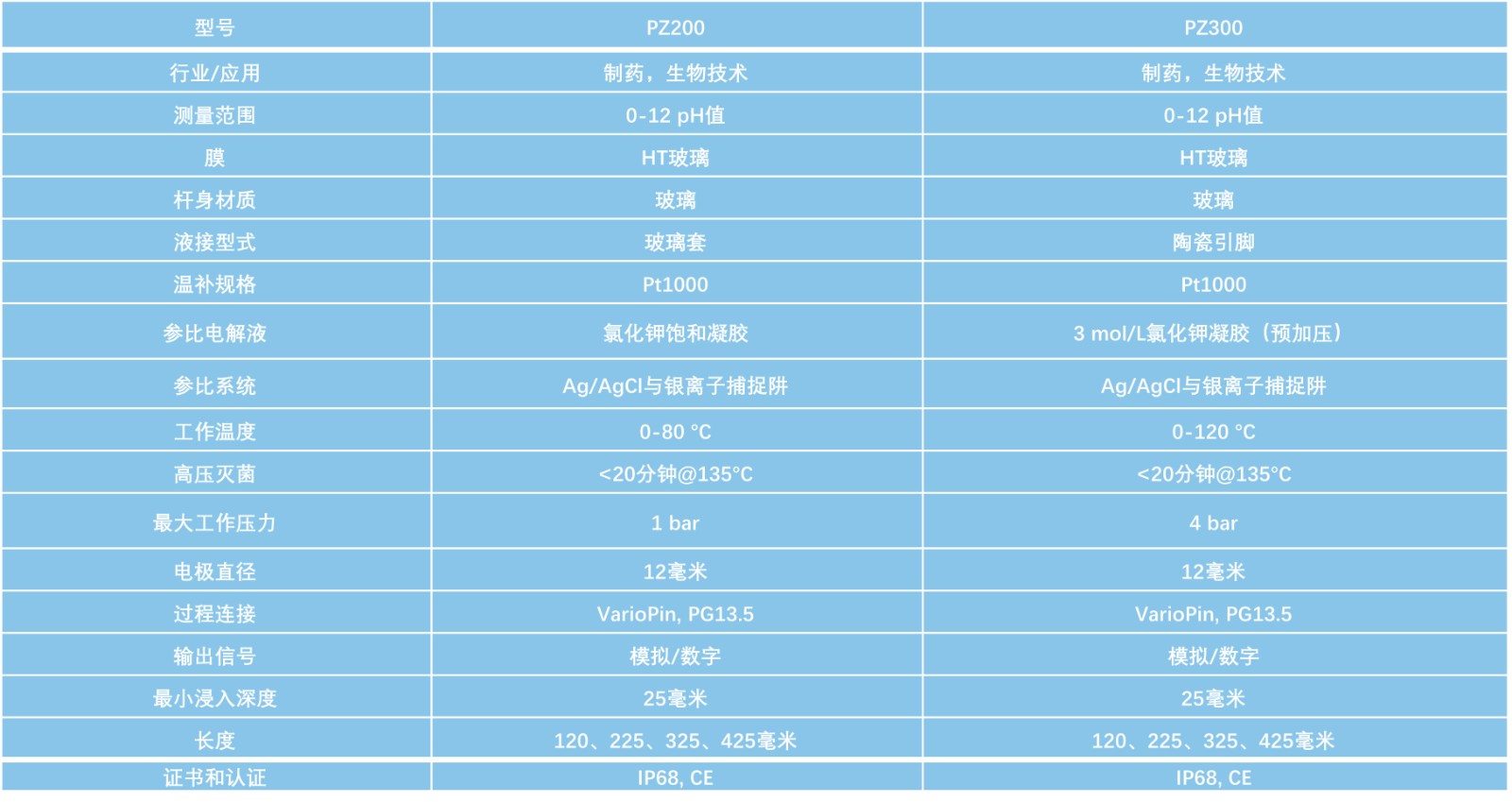

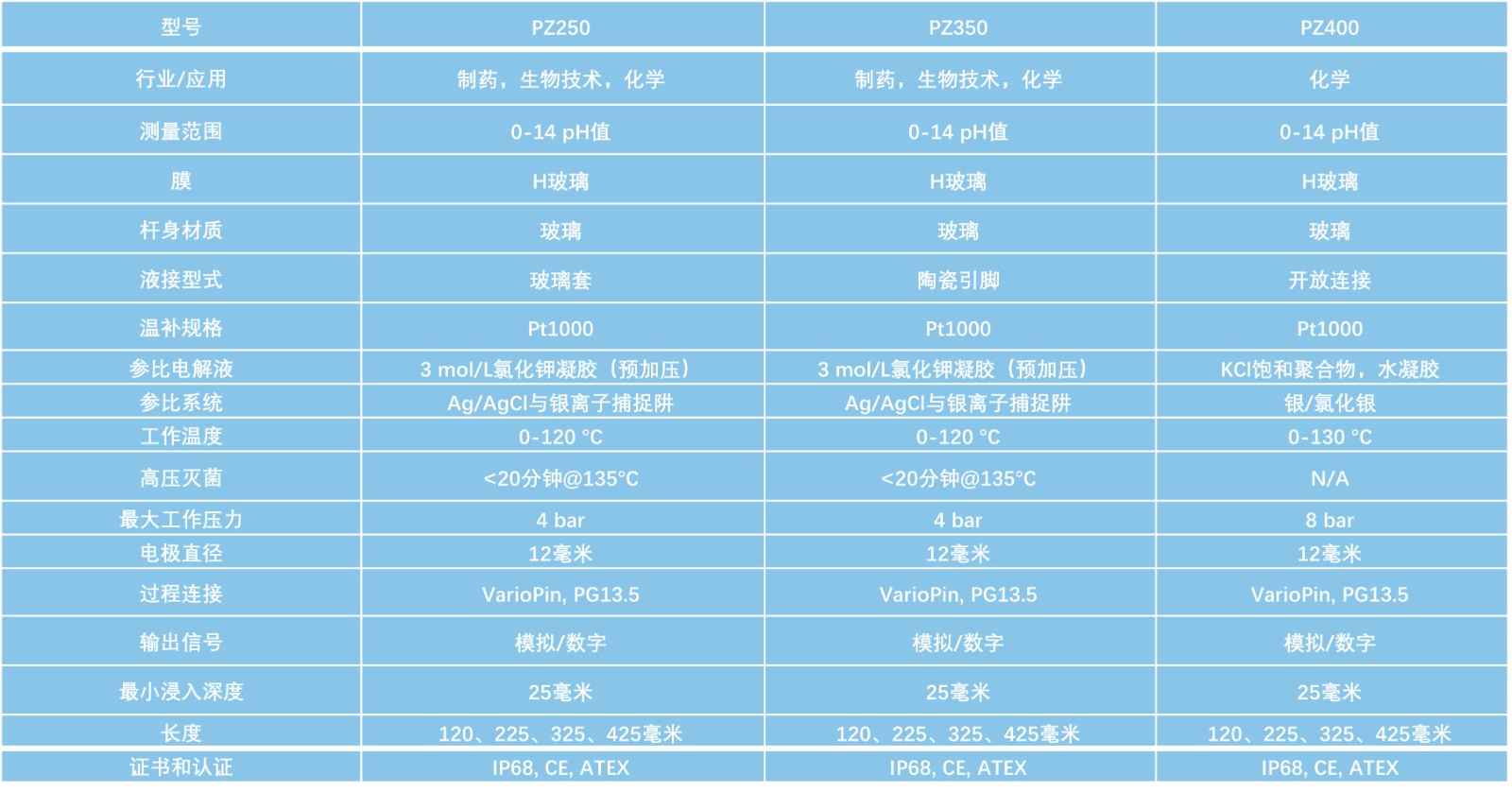

 配選pH傳感器

配選隔膜
