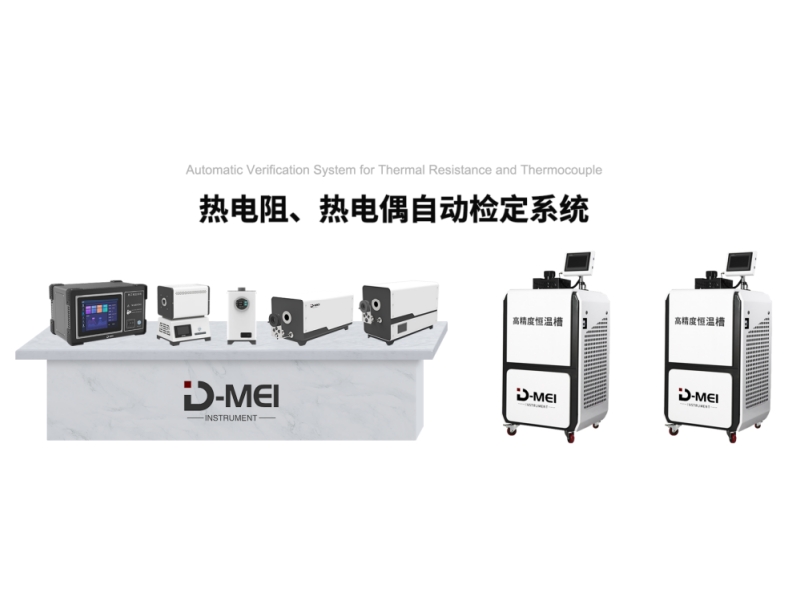

DY-01熱電偶/熱電阻自動檢定系統

【產品簡介】

        DY-01熱電偶/熱電阻自動檢定系統，是以計算機為核心，配以進口高精度六位半數字萬用表，以及低電勢掃描開關，主控箱等構成的測控系統。操作者可在中文Windows XP/ WIN7操作系統下方便地用鼠標進行全過程的操作。微機系統實時顯示檢定爐（或油槽、低溫槽等）的控溫曲線、溫度數值、以及檢定時間等參數。系統完全按照現行國家計量檢定規程進行數據處理，并能打印各種記錄表格、檢定證書，還可保留原始記錄以備將來查閱。系統完全實現了熱電偶和熱電阻檢定過程的全部自動化，即：自動控溫、自動檢定、自動數據處理、自動打印檢定結果。使操作者的勞動強度大大降低，并提高了檢定的工作質量。本裝置還提供了該系統的認證程序以及數據文件管理程序，為操作者對系統的認證和檢定結果的歸檔、檢索和查詢提供了方便。

【技術指標】

【方案論述】

該設備系統采用集成式控制由智能溫度控制器實施對恒溫裝置（檢定爐、恒溫槽）的溫度控制，將測溫偶（阻）測得的檢定爐（油、水槽）電信號，由高精度7 1/2位數字多用表轉換為數字量通過串行口通信端口傳送到計算機。計算機根據內部系統的相關規程計算程序?qū)銣匮b置的溫場進行監控，保證被控對象（檢定爐或油槽）按要求升溫或控溫。在達到規定的要求后，對被檢偶（阻）信號通過智能多通道掃描器切換進行數據采集，得出檢定結果同時相應數據進入數據庫用于查詢和統計。在檢定過程中，計算機應實時顯示各種參數。完成檢定后，通過打印機可打印出各種報表。

【主要配置】

       DY-01智能化溫度儀表檢定系統主要有主控箱、進口6 1/2位數字多用表、微機系統、檢定爐、水槽、油槽、熱工計量管理系統軟件、測量導線和通訊導線等部分組成。

       1.主控機箱：主控機箱由低電勢掃描器/控制器、控溫儀等子系統共同構成。采用日本進口的低電勢鍍銀掃描開關，寄生電勢小并且穩定；采用德國進口可控硅，并采用移相觸發方式，控溫穩定、抗干擾性強；數據線與儀器的連接采用瑞士進口的連接器件，連接器接觸面鍍金，接觸電勢小，連接可靠，比傳統的接線柱方式接線快捷，方便；采用定做的雙屏蔽電纜，數據傳輸穩定可靠，抗干擾性強。

       2.數字表：數字表是本系統的標準電測儀器，采用美國進口6位半數字多用表，型號KEITHLEY2000 。精度高，可靠穩定。

       3.檢定爐：溫度范圍：300℃～1200℃；溫場均勻長度：≥40mm（或60mm）；溫場差值：≤0.8℃；溫場指標：溫場偏離幾何不超過10mm； 溫場梯度：溫場±20mm內溫度梯度不超過0.4℃/cm；

       4.油槽：溫度范圍：室溫+20℃～300℃；水平溫場差：≤±0.01℃；垂直溫場差：≤±0.02℃；

       5.水槽：溫度范圍：室溫＋10℃～95℃；水平溫場≤0.01℃；垂直溫場≤0.01℃；

【執行標準】

       該系統的檢定程序嚴格按國家相關檢定規程編寫并執行ITS-90國際溫標，滿足相關標準及規程有：

       JJG 141-2000《工作用貴金屬熱電偶》；JJG 351-1996《工作用廉金屬熱電偶》；JJG 229-1998《工業鉑、銅熱電阻》；

       JJG 130-2004《工作用玻璃液體溫度計》；JJG 978-2003《石油用高玻璃水銀溫度計》；

       JJG 310-2002《壓力式溫度計》；JJG 226-2001《雙金屬溫度計》；

       JJF1098-2003《熱電偶、熱電阻自動測量系統校準規范》。

【使用條件】

       1.環境溫度：20℃±3℃；

       2.相對濕度：≤75% RH；

       3.使用電源：AC220V±10% 50±1HZ；

       4.要求接地電阻 ≤4Ω；

       5.周圍不應有高濃度粉塵及腐蝕性氣體存在；不能在易燃易爆的氣氛中使用和貯存，應有一定的通風條件。

【規程規范】

      JJF1637-2017 廉金屬熱電偶校準規范

      JJF1098-2003熱電偶、熱電阻自動測量系統校準規范

      JJG 141-2013 工作用貴金屬熱電偶檢定規程

      JJG 130-2011 工作用玻璃液體溫度計檢定規程

      JJF1184-2007 熱電偶檢定爐溫度場測試技術規范

      JJG111-2019 玻璃體溫計檢定規程

      JJF1262-2010 鎧裝熱電偶校準規范

      JJG229-2010工業鉑、銅熱電阻檢定規程

      JJF1909-2021壓力式溫度計校準規范

      JJG368-2000 工業用銅-銅鎳熱電偶檢定規程

      JJG668-1997 工業用鉑銠10-鉑、鉑銠13-鉑短型熱電偶檢定規程

      JJF1183-2007溫度變送器校準規范

      JJF1030-2010恒溫槽技術性能測試規范

      JJG75-1995標準鉑銘10-鉑熱電偶檢定規程

      JJG161-2010標準水銀溫度計檢定規程

【售后服務】

       自移交之日起，壹年內免費保修，實行不定期巡檢，終身服務。
