數字智能充電電源測試系統

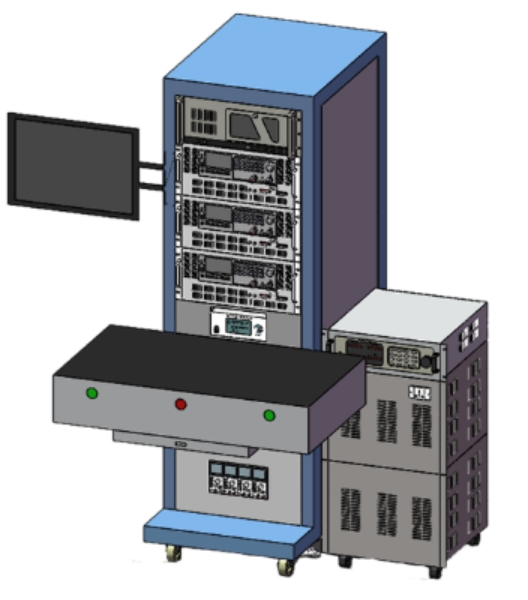

系統介紹
數字智能充電電源測試系統主要適用于0-1500W（3000W選配）各類智能數字充電電源，系統配備3000W的直流電子負載、10KW（5KW可選）AC交流源、0-450V/0-18A功率計，同時具有RS485、TTL（可選）、IIC（可選）、SMBUS（可選）、一線通（可選）、CAN（可選）等產品通訊接口，支持Modbus-RTU、PMBus、CAN、SCPI等各類標準通訊協議。也提供各種的硬體選擇，可擴展加入示波器、信號采集板、函數發生器、數字萬用表等可程控電子設備。結合開放式軟體架構，測試系統可以左右切換、一次多臺測試、測試、可擴展性強、靈活穩定、性能強大、具有收益等特點，滿足各類形式的各種電源測試使用。
功能特點
-支援含有GPIB/RS232或RS485/I2C/CAN接口儀器
-測試項目編輯功能
-測試程序編輯功能
-測試報告編輯功能
-統計分析報表編輯功能
-在線儀控功能
-用戶權力設定
-測試項目/程序控管功能
-人員進出系統記錄
-主從式控制模式(Master / Slave Control Mode)
-可一次測試多顆單組輸出的電源供應器
-支援Bar Code Reader
-支持Shop Floor制程管制軟件
-支持電池IIC與SMBUS通訊
測試項目
電壓電流測試:
電源產品輸出電壓電流測試，檢測輸出電壓、電流是否輸出穩定，符合規格范圍之內
紋波測試;
電源紋波是衡量電源一個重要參數指標，紋波測試檢測電源電路工作是否穩定，各元器件是否匹配
效率測試：
測試電源整機電能利用率，輸入功率與負載端接受功率的比值，率的電源節約能源，提升效率，減少自身發熱量
電源通訊測試：
電源產品與上位機信息交互，電源各項參數，工作狀態PC端獲取，同時也可通過PC端控制產品工作狀態，輸出電壓及電流
校驗測試：
矯正上位機讀取參數值，采用儀器儀表讀取實際準確值，然后對上位機讀值進行校正，通訊讀值的準確性
精度測試：
電源產品真實各項輸入輸出參數，與通訊回傳參數之間的差值，產品工作穩定性
短路保護：
模擬用戶使用場景，意外造成短路，產品需要有自我保護功能，不能損壞產品
過壓保護：
產品使用過程中，如果外界外灌電壓超出產品輸出額定電壓，產品保護無輸出
過流保護：
電源產品工作負載超出額定負載一定范圍，產品需停止輸出，避免大電流引起安全事故
軟件操作界面

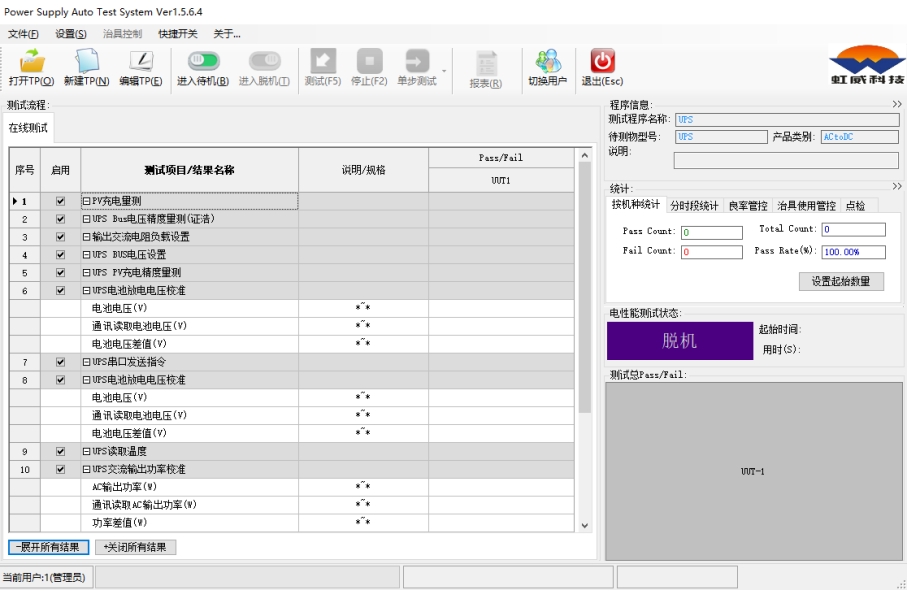

軟件主界面

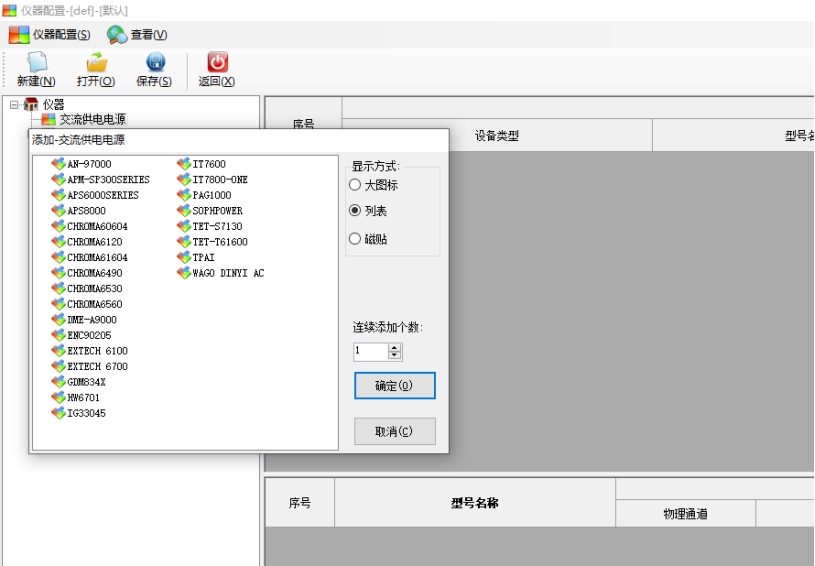

儀器設置界面

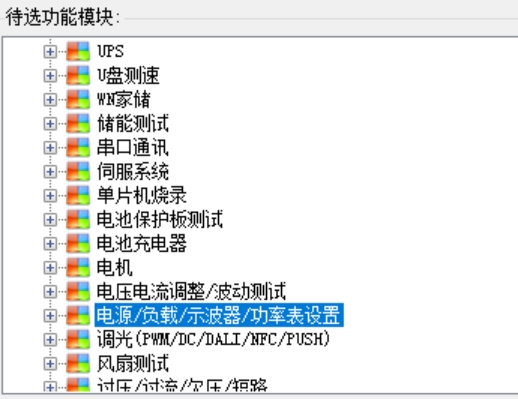

測試項目選擇界面

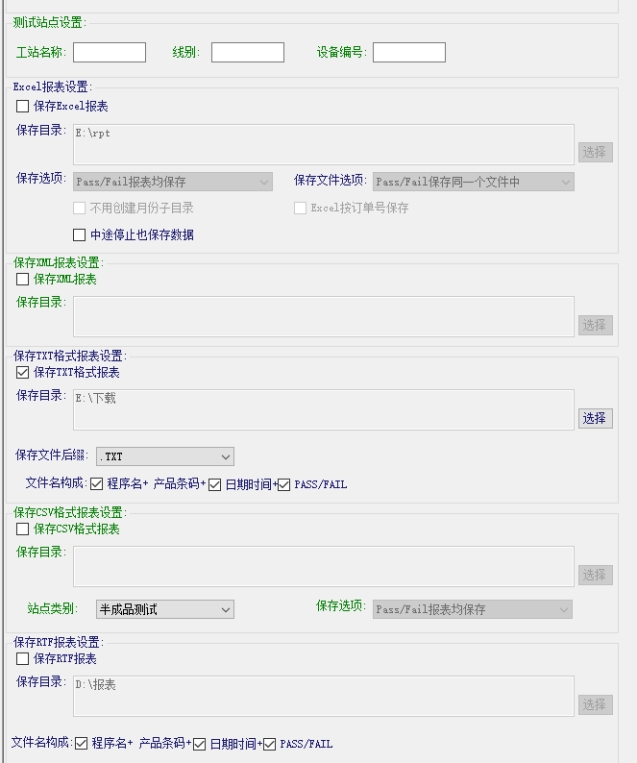

豐富的報表功能
