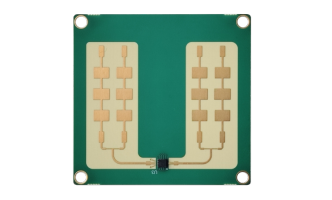

24GHz測速測距雷達傳感器C-508PRO概述

C-508PRO 毫米波雷達是專門檢測一定范圍內多個動態或靜態目標設計的，該模塊采用 FMCW 模式，非接觸式安 裝設計，體積小巧，結構緊湊。精度高，功耗低，抗干擾能力強，適用于自行車，汽車等交通工具上進行目標的檢 測。

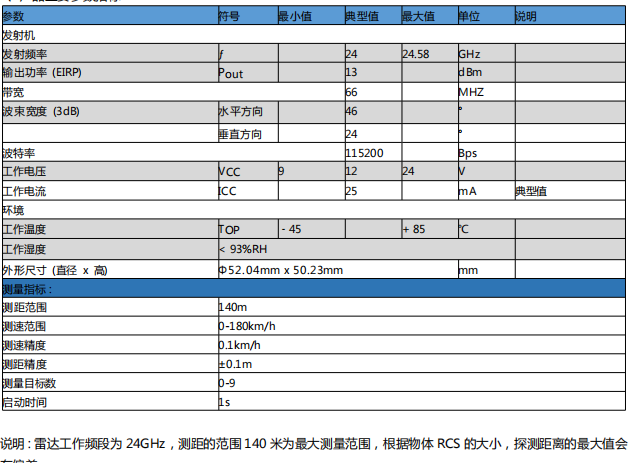

產品參數指標

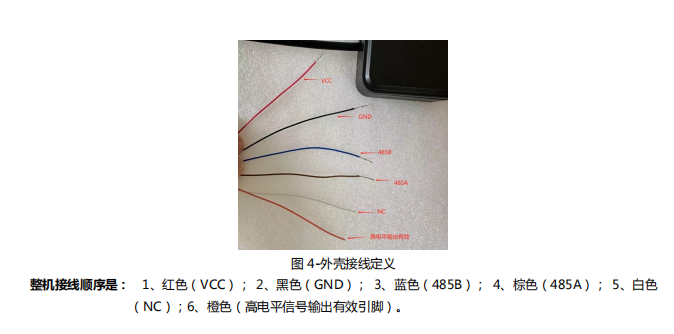

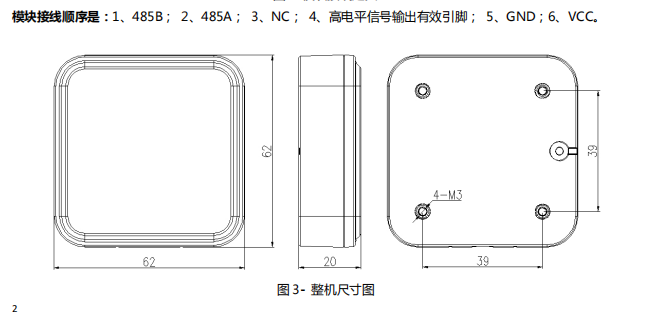

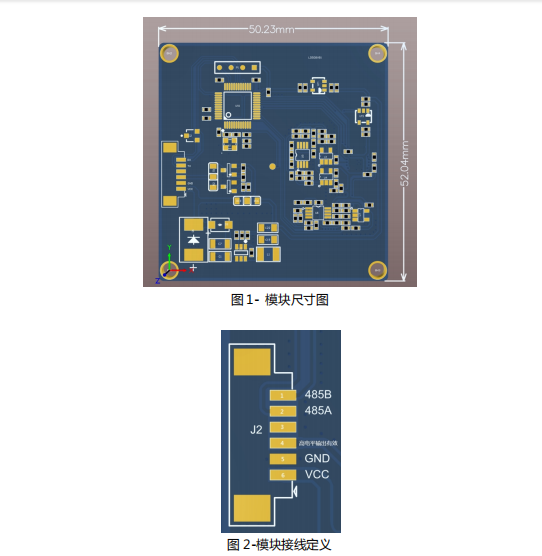

24GHz測速測距雷達傳感器C-508PRO規格及接線定義

24GHz測速測距雷達傳感器通訊協議

24GHz測速測距雷達傳感器雷達收到數據解讀

HEAD [AA] [BB] [CC] [DD] [AA]:雷達送回數據標志固定 A [BB]:檢測目標數，數據范圍 0-9，最*大檢測 9 個 [CC]:目標距離，數據范圍 0000-0099 [DD]:校驗位 6.1，收到的數據解讀 例如：HEADA9000200060010001400170021002600300041w HEAD ：固定位 A：雷達送回數據標志 9 ：數據根據檢測的物體 9 個 0002：距離第*一位數字 0006：距離第二位數字 0010：距離第三位數字 0014：距離第四位數字 0017: 距離第五位數字 0021: 距離第六位數字 0026: 距離第七位數字 0030: 距離第八位數字 0041: 距離第九位數字 w：校驗位，前面所有數據異或 6.2，校驗位如何解算 例如：HEADA0y 首先計算 HEADA0y 的 2 進制碼，然后兩兩異或得出的 2 進制碼與下一個碼進行異或，如下列所示。 01001000 H  01000101 E H 的二進制域 E 的二進制進行異或得 00001101 01000001 A 00001101 與 A 進行異或得 01001100 01000100 D 01001100 與 D 進行異或得 00001000 01000001 A 00001000 與 A 進行異或得 01001001 00110000 0 01001001 與 0 進行異或得 01111001 所以最后為 y 01111001 y

24GHz測速測距雷達傳感器雷達發送 ASCLL 數據解讀

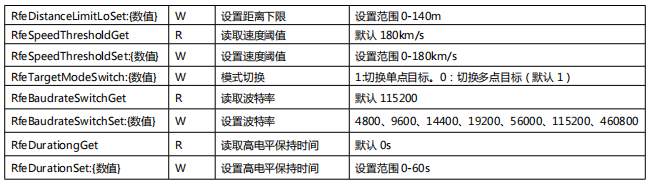

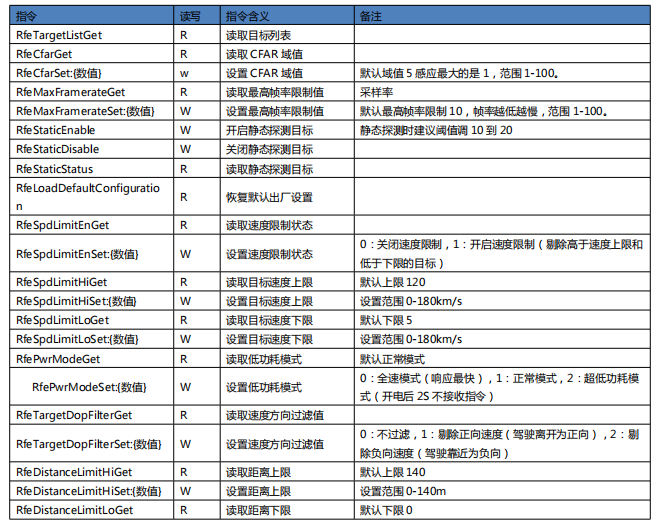

HEAD [AA] [BB] [CC] HEAD：固定位 [AA]: 寫入標志位固定 W [BB]：數據刷新次數，0 為 OFF 關閉刷新，1-4 設置每秒更新 1-4 次。 [CC]：校驗位 關閉刷新命令: H E A D W 0 o 設置刷新次數 1：H E A D W 1 n 設置刷新次數 2：H E A D W 2 m 設置刷新次數 3：H E A D W 3 l 設置刷新次數 4：H E A D W 4 k 7.1，發送 ASCLL 數據實例,如何解算校驗位。 例如關閉刷新次數指令：HEADW0o 首先計算 HEADW0 的 2 進制碼，然后兩兩異或得出的 2 進制碼與下一個碼進行異或，如下列所示。 01001000 H  01000101 E H 的二進制域 E 的二進制進行異或得 00001101 01000001 A 00001101 與 A 進行異或得 01001100 01000100 D 01001100 與 D 進行異或得 00001000 01010111 W 00001000 與 W 進行異或得 01011111 00110000 0 01011111 與 0 進行異或得 01101111 而 01101111 o 為需要的校驗位。 8、雷達發送 RfeTargetListGet 讀取目標列表指令數據解讀 [INFO] 000001776.509s CLI: RfeTargetListGet [INFO] 000001776.539s FrameRate:04.0fps PointNum:04 [INFO] T_ID R(m) V(km/h) SNR: [INFO] 00 029.5 -042.1 06.5 [INFO] 01 034.2 -042.4 07.8 [INFO] 02 036.1 -042.6 10.3 [INFO] 03 020.1 -031.8 12.0 HEADA40030003400360020~ 當檢查到目標時發送讀取目標列表指令會將獲取到的目標信息詳細打印出來。 如上： HEADA40030003400360020~ 當數據輸出為 4 個目標 第*一個目標距離值 0030 而目標列表指令詳細顯示的目標 ID 為 00，距離值為 029.5，速度為負向-042.1，信噪比 06.5 第二個目標距離值 0034 而目標列表指令詳細顯示的目標 ID 為 01，距離值為 34.2，速度為負向-042.4，信噪比 07.8 第三個目標距離值 0036 而目標列表指令詳細顯示的目標 ID 為 02，距離值為 36.1，速度為負向-042.6，信噪比10.3 第四個目標距離值 0020 而目標列表指令詳細顯示的目標 ID 為 03，距離值為 20.1，速度為負向-031.8，信噪比
