- 量測范圍：0.02~10m
- 頻率響應：120~125GHz
- 工作溫度范圍：-45℃~+80℃
- 電源電壓：9~24
- 質量：130g
- 分辨率：1mm
- 精度：±1mm
- 檢測對象：距離
- 防護等級：IP68
- 輸出：RS485/TTL 可選，默認 RS485

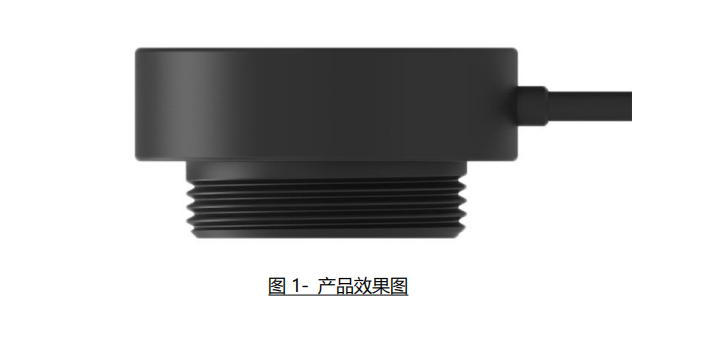

120GHz微波測距傳感器DRR15概述
DRR15 太赫茲雷達適用于儲罐、泵站、下水井、地下管網等多種測距應用場景。雷達集成微帶天線、 射頻電路及信號處理電路，采用 FMCW 模式，非接觸式安裝設計，盲區小、精度高、抗干擾能力強。

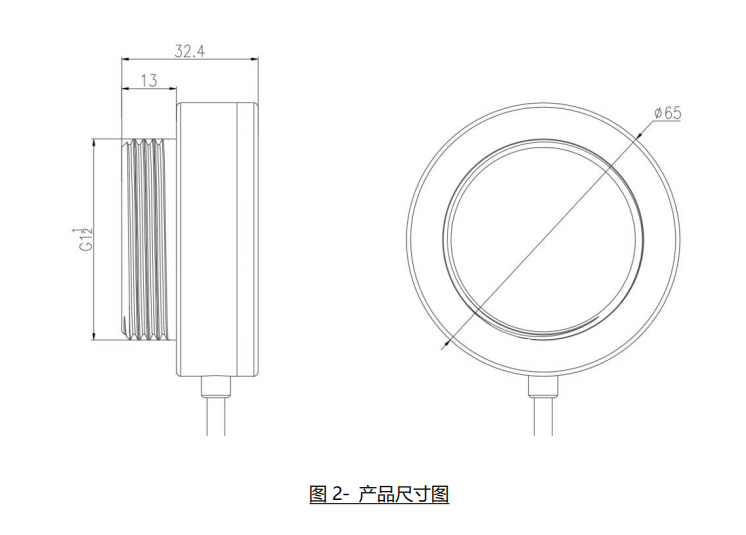

120GHz微波測距傳感器DRR15的外形尺寸

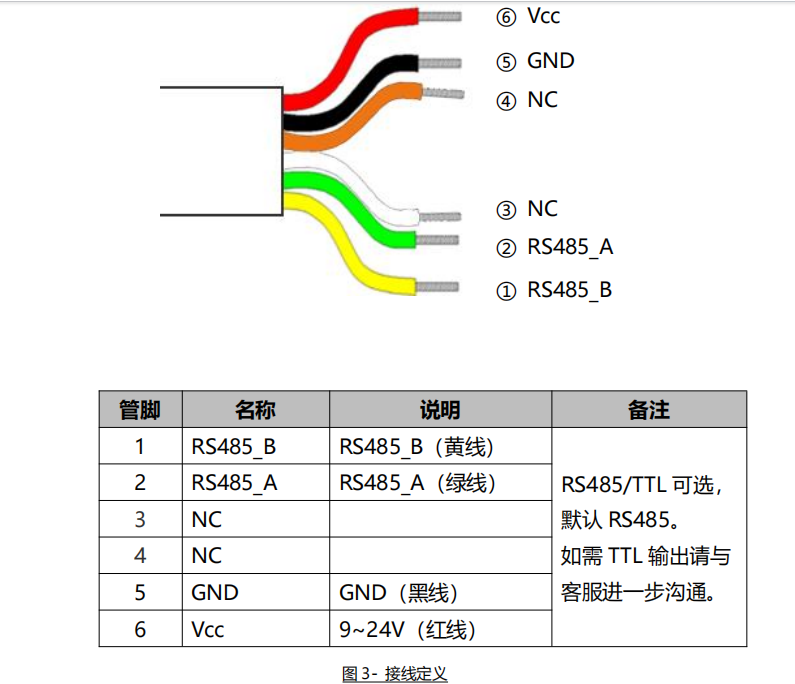

120GHz微波測距傳感器DRR15的接線定義

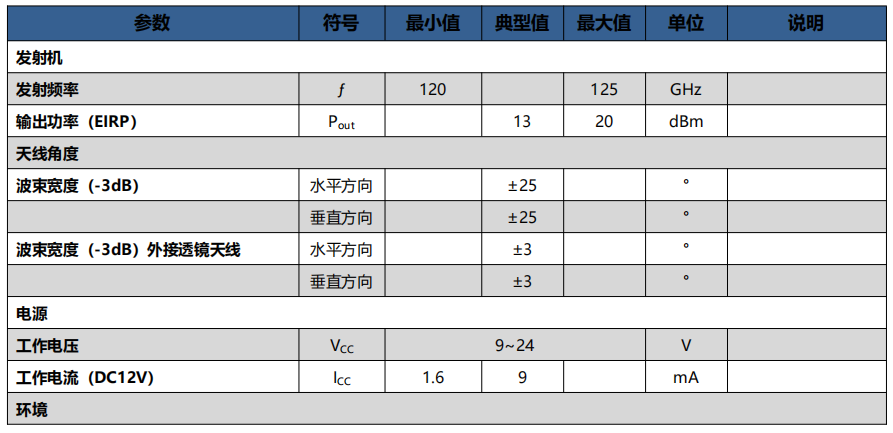

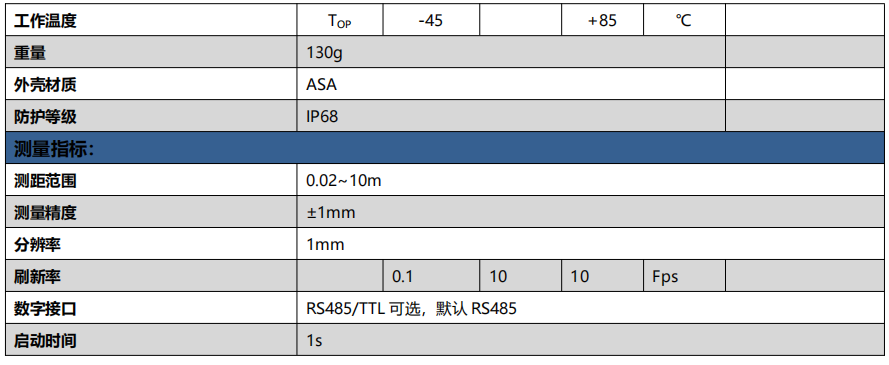

120GHz微波測距傳感器DRR15的性能指標
說明：
（1）雷達工作頻段為 120GHz，測距范圍最 *大 10 米。根據物體 RCS 的大小，探測距離的最 *大值會有偏差。 （2）客戶如有全量程高精度要求，請將產品對標高精度產品測試，給出測試數據，我們可以根據測試數據進行標 定，標定后可以達到。
（3）雷達出廠默認配置兼容 ASCII\MODBUS 兩種協議，可自行根據相應指令切換協議模式（詳細協議文件請向 我司索?。?。
測試注意事項
（1）上位機連接雷達注意事項：確保波特率正確，出廠默認 115200；確保供電 9-24V，建議穩定在 12V；確保 485AB 接線正確。
（2）雷達正對且垂直被測介質（以下簡稱為介質）。
（3）介質選用高介電常數目標物，以下是首 *選：水，金屬，混凝土墻面或地面。以下是禁忌：塑料，玻璃，紙張， 陶瓷，非混凝土墻體（比如空心墻體）等低介電常數介質。
（4）雷達波傳播路徑，不能出現比介質更強反射信號的物體，原則上是要確保是空曠的。
（5）雷達與介質距離大于雷達盲區，理論上雷達盲區會隨著介質介電常數的增加而增加。
注意：安裝高度為雷達垂直到水底的距離，讀取水位時必須先設置安裝高度，注意是雷達垂直到水底 的直線距離，不是雷達安裝的立桿高度。 以上 5 點依次操作完畢后，即可進行初步測試。如需更多詳細參數說明文件請向我司索取。

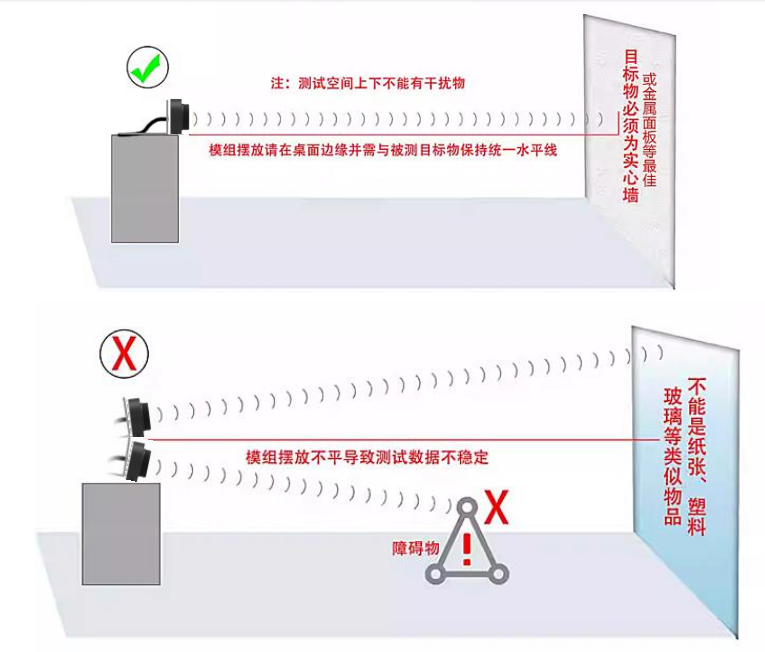

120GHz微波測距傳感器DRR15的測試示意圖
