壓力表原理

通過壓力下材料的彈性形變來測定被測目標的當前壓力值。常見的壓力感應結構有波登管、膜盒、波紋管等形式。由壓力傳感器部分感測到壓力后將力信號或電信號傳遞給儀表，由儀表內結構帶動表盤指針轉動來顯示壓力示數。

數字顯示 雙供電 熱力管網 山東

參數

精度等級：1.0、1.6（1.5）、2.5

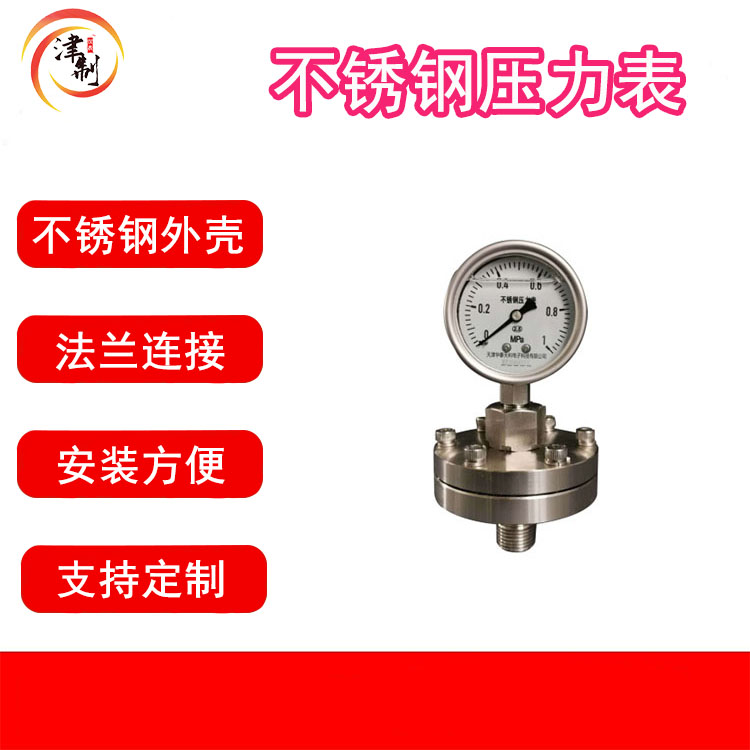

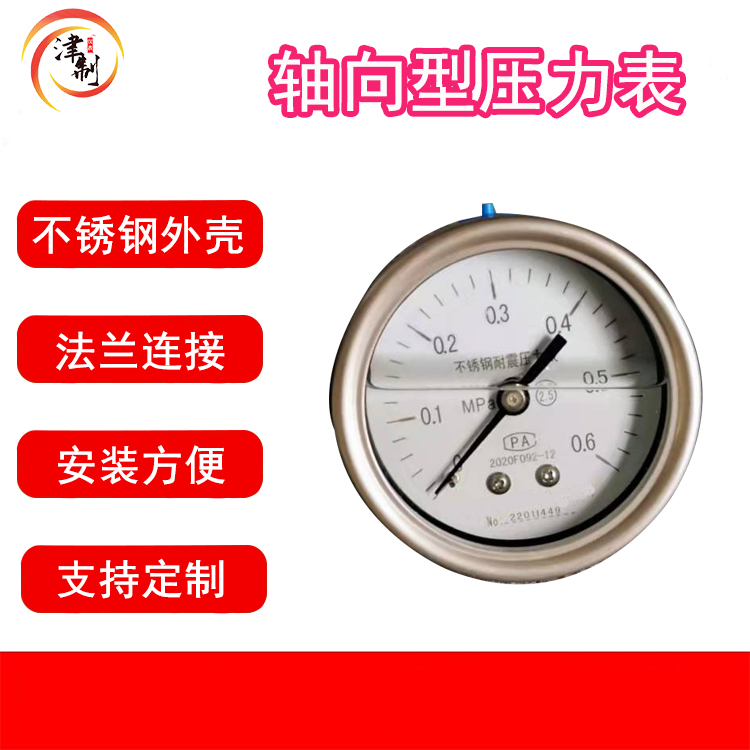

儀表類型：普通；不銹鋼；隔膜；數字；電接點

公稱直徑：Φ50、Φ60、Φ100、Φ150mm

接頭螺紋：M10x1、M14x1.5、M20x1.5、G1/2、1/2NPT及其他螺紋

測量范圍：0~0.06~100MPa、-0.1~0MPa、-0.1~0~0.06~2.4MPa

測壓材質：Cu、304、316L、哈C

介質溫度：≤300℃

耐震型沖液：甘油、硅油或其他類別

外殼防護等級：IP65

特點

由于結構簡單，壓力彈性形變組件有很高的機械強度，生產相對簡便，所以頻繁出現在各個領域。

通過更換傳感器材質或加裝不同形式的保護套可以適應各種工作情況，還可以通過分體式或?yàn)閮x表內諸如緩沖介質來獲得一定的抗震動能力。并且安裝與調試維修不復雜，多數情況時安裝不需要停產或清空容器等操作，安裝與維護對生產的影響小，經濟效能好。不需要信號傳輸?shù)男吞?hào)工作無需額外輸電，便于在各種位置和狀態進行安裝并使用。受環境條件限制較小。

選型

1.根據使用環境與被測對象選型：分為防爆型、耐高溫型、耐高壓型、耐腐蝕型等型號。

2.根據示數方式選型：分為電子數字顯示型和表盤指針型。

3.根據信號傳輸要求選型：分為普通型（不可傳出信號）和開關信號型、電阻型、電流型。

數字顯示 雙供電 熱力管網 山東

注意事項

1.儀表部分由于有玻璃或石英等部分構成可視表盤，表盤部分整體強度通常比傳感器部分低。在運輸、安裝、使用、儲存過程中需注意避免直接撞擊表盤的情況。

2.機械結構導致它不適于在震動的環境下長期使用，否則會導致內部機械構件出現位移、卡頓、損壞等。

3.在選擇壓力表量程時應注意：量程范圍應比預設工作環境的壓力變動范圍大30%左右。

4.當出現壓力超出壓力表量程范圍的情況時，通常會由泄壓閥進行泄壓，以免壓力過大損壞壓力表。但是當出現此類情況后應校準壓力表或歸零壓力表，以免出現數據漂移等情況。
