- 檢測氣體：甲烷、天然氣、沼氣
- 回路電壓：≤24VDC
- 加熱電壓：5.0V±0.1VACorDC
- 負載電阻：可調
- 加熱電阻：85Ω±15Ω（室溫）
- 加熱功耗：≤350mW
- 靈敏度：Rs(inair)/Rs(in5000ppm甲烷)≥5
- 使用壽命：10年
- 測試范圍：300～10000ppm(甲烷、天然氣)
- 濕度范圍：小于 95%RH
- 溫度范圍：使用溫度：-10℃~+50℃ 保存溫度：-20℃~+60℃
- 預熱時間：不少于 48 小時

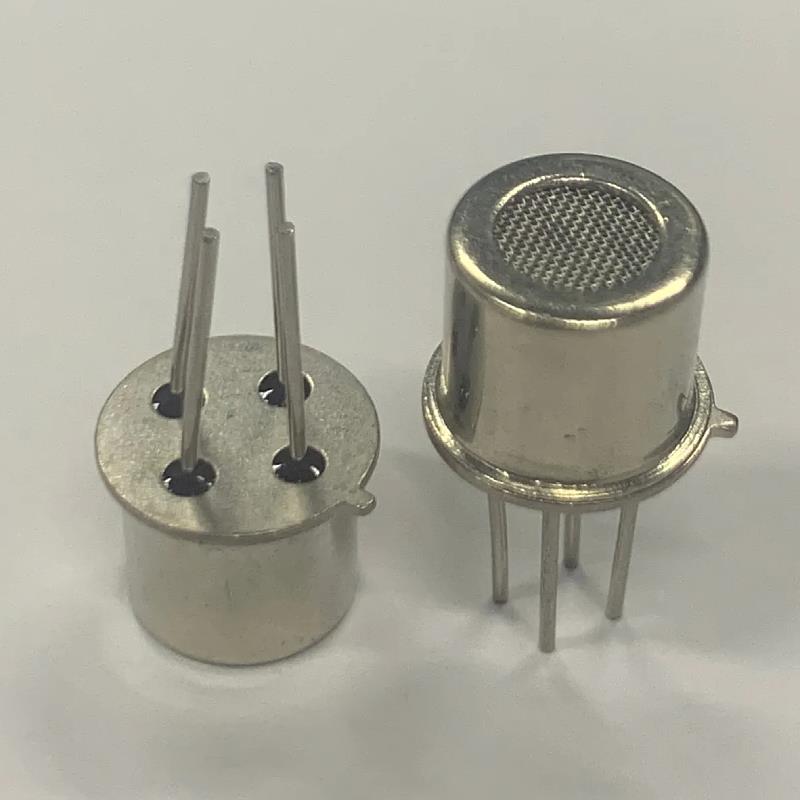

半導體氣體傳感器MQ-D4B產品概括
MQ-D4B 可燃?xì)怏w傳感器采用多層厚膜制造工 藝，在微型 Al2O3陶瓷基片的兩面分別制作加熱器 和金屬氧化物半導體氣敏層，封裝在金屬殼體內。 當環境空氣中有被檢測氣體存在時傳感器電導率 發生變化。該氣體的濃度越高，傳感器的電導率就 越高。采用簡單的電路即可將這種電導率的變化轉 換為與氣體濃度相對應的輸出信號。
半導體氣體傳感器MQ-D4B產品特點
該產品在較寬的濃度范圍內對甲烷有良好的靈敏度，具有抗干擾能力強、功耗低、響應 恢復快、穩定性好、壽命長、低成本、驅動電路簡單等優點。

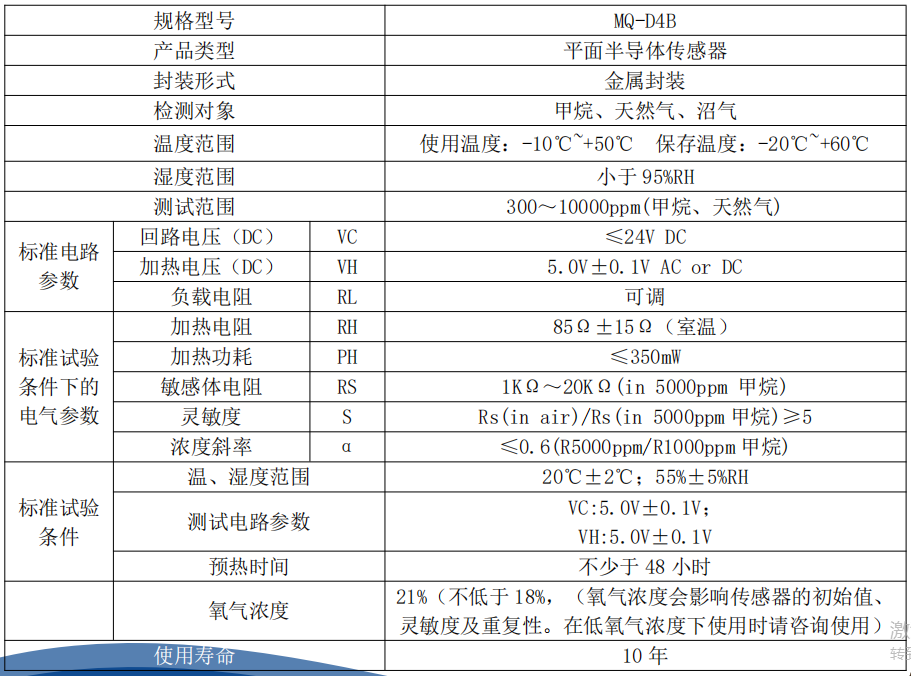

半導體氣體傳感器MQ-D4B主要技術指標

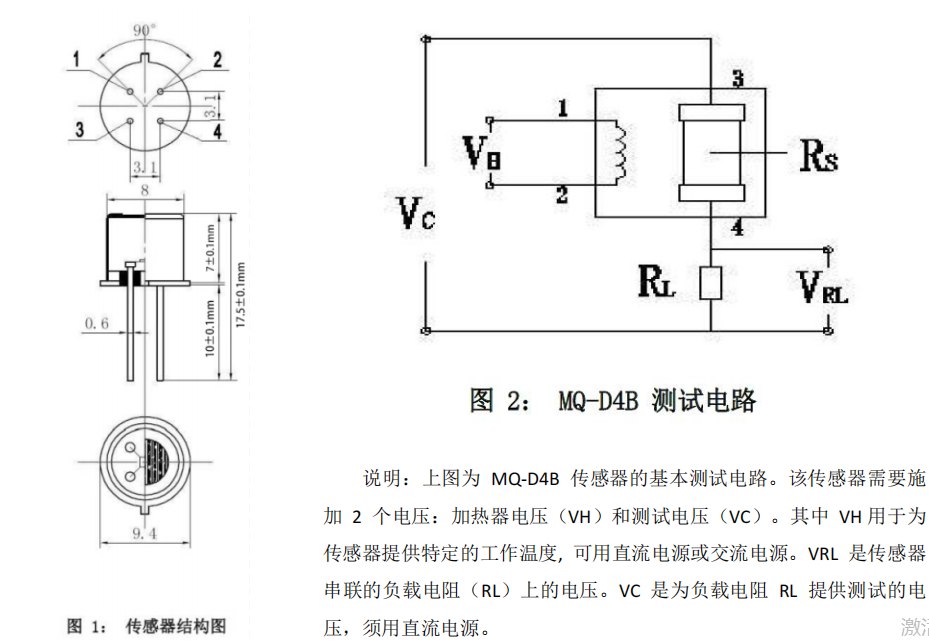

半導體氣體傳感器MQ-D4B外形尺寸及電路結構
使用注意事項：
1、必須避免的情況
1.1 暴露于可揮發性硅化合物蒸氣中 傳感器要避免暴露于硅粘接劑、發膠、硅橡膠、膩?zhàn)踊蚱渌嬖诳蓳]發性硅化合物的場 所。如果傳感 器的表面吸附了硅化合物蒸氣，傳感器的敏感材料會被硅化合物分解形成的二 氧化硅包裹，抑制傳感器的 敏感性，并且不可恢復。
1.2 高腐蝕性的環境 傳感器暴露在高濃度的腐蝕性氣體（如 H2S，SOX，Cl2，HCl 等）中，不僅會引起加熱 材料及傳感器引線的腐蝕或破壞，并會引起敏感材料性能發生不可逆的劣變。
1.3 堿、堿金屬鹽、鹵素的污染 傳感器被堿金屬尤其是鹽水噴霧污染后，或暴露在鹵素如氟利昂中，也會引起性能劣變。
1.4 接觸到水 濺上水或浸到水中會造成傳感器敏感特性下降。
1.5 結冰 水在傳感器敏感材料表面結冰會導致敏感層碎裂而喪失敏感特性。
1.6 施加電壓過高 如果給傳感器或加熱器施加的電壓高于規定值，即使傳感器沒有受到物理?yè)p壞或破壞， 也會造成引線或加熱器損壞，并引起傳感器敏感特性下降。

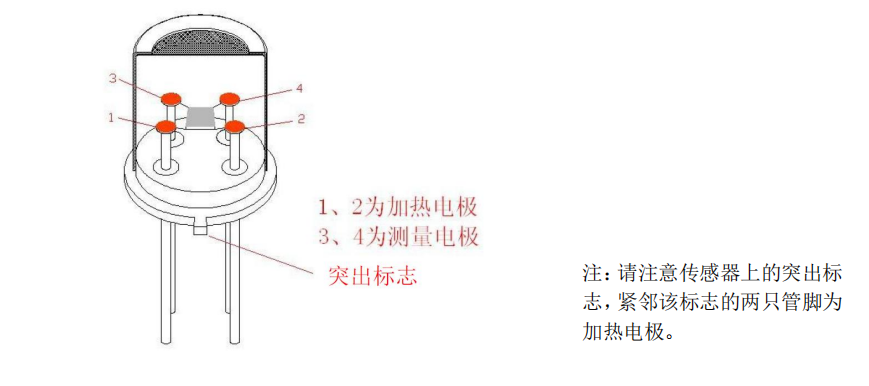

1.7 電壓加錯管腳 如下圖所示，傳感器 1、2 管腳連接加熱電路，3、4 管腳連接測量電路；在滿足傳感器 電性能要求的前提下，加熱和測量可共用同一個電源電路。
