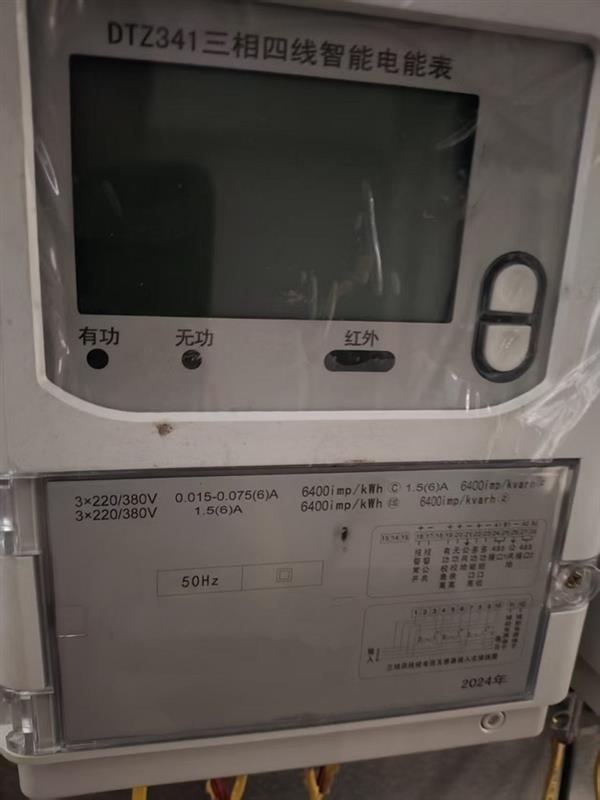

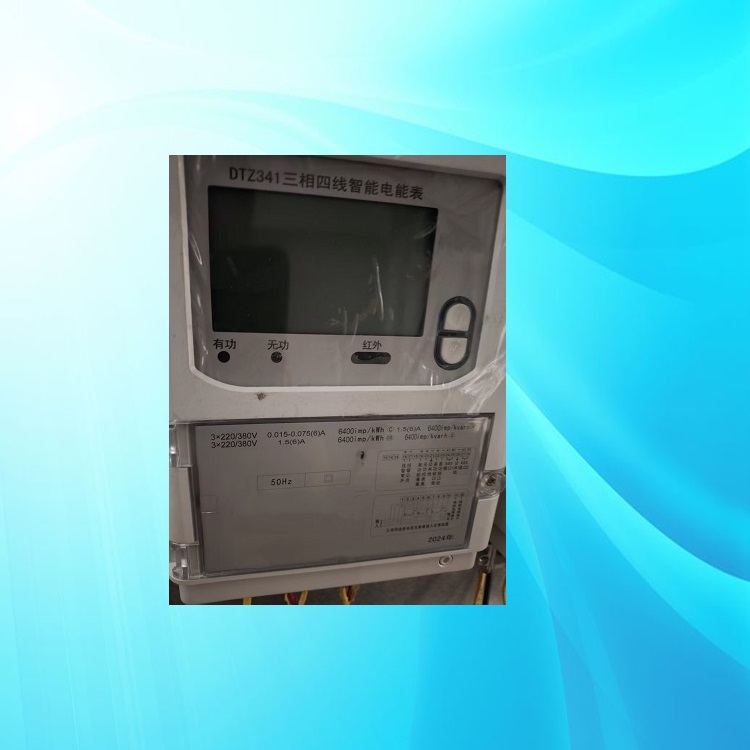

三相四線智能電能表 型號:DTZ341 庫號：D409757

三相四線智能電能表 型號:DTZ341 庫號：D409757

三相四線智能電能表 型號:DTZ341 庫號：D409757

三相四線智能電能表 型號:DTZ341 庫號：D409757

工作原理簡述

本產品由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運算，從而地獲得有功電能和無功電能，微控制器依據相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換。

主要參數

項目 要求

參比電壓 3×220V/380V，3×57.7V/100V, 3×100V

電壓測量范圍 三相80%Un ~ 120%Un

電流測量范圍 1％Ib~12Ib

互感器接入式：0.3(1.2)A, 1.5(6)A

直通式：5(60)A,10(100)A

準確度等級 有功0.2S、0.5S級、1級 ; 無功2級

工作溫度 -25℃～60℃

工作溫度 -40℃～70℃

相對濕度 ≤95%（無凝露）

頻率范圍 (50±2.5)Hz

啟動電流 互感器接入式表：2‰In

直通表：4‰Ib

功耗 ＜1.5W，6VA

MTBF ≥1×105 h

設計壽命 10年

工作原理簡述

本產品由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運算，從而地獲得有功電能和無功電能，微控制器依據相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換。

主要參數

項目 要求

參比電壓 3×220V/380V，3×57.7V/100V, 3×100V

電壓測量范圍 三相80%Un ~ 120%Un

電流測量范圍 1％Ib~12Ib

互感器接入式：0.3(1.2)A, 1.5(6)A

直通式：5(60)A,10(100)A

準確度等級 有功0.2S、0.5S級、1級 ; 無功2級

工作溫度 -25℃～60℃

工作溫度 -40℃～70℃

相對濕度 ≤95%（無凝露）

頻率范圍 (50±2.5)Hz

啟動電流 互感器接入式表：2‰In

直通表：4‰Ib

功耗 ＜1.5W，6VA

MTBF ≥1×105 h

設計壽命 10年
