人體防靜電綜合測試儀 型號:DF3205E 庫號：D408275   人體防靜電綜合測試儀 型號:DF3205E 庫號：D408275

人體防靜電綜合測試儀 型號:DF3205E 庫號：D408275    人體防靜電綜合測試儀 型號:DF3205E 庫號：D408275

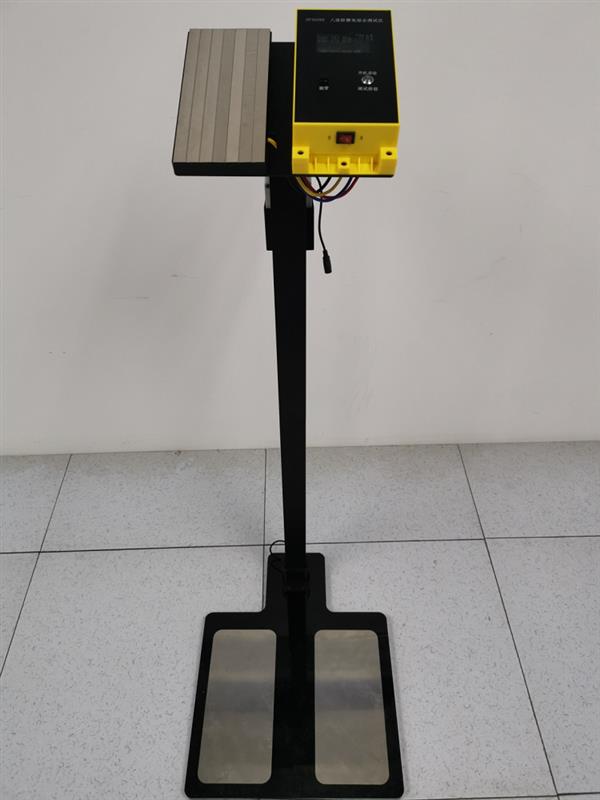

DF3205E人體防靜電綜合測試儀是一款人員穿戴防靜電鞋、防靜電服和防靜電腕的現場測量儀器。它可以測量衣服、腕帶、左腳、右腳經過人體的通路電阻，并通過液晶顯示屏顯示出測量的阻值，當測量的值低于設定的下限值或者高于設定的上限值時，蜂鳴器將會報警。同時測試儀和閘機一起能夠形成門禁系統，進而能夠根據測試結果控制人員的出入。

人體防靜電綜合測試儀一般放置于、火工品、石油、化工、紡織、造紙、橡膠、印刷、電子、電信、航天、航空、計算機等行業的科研和車間、倉庫等重點靜電防護區的入口處。

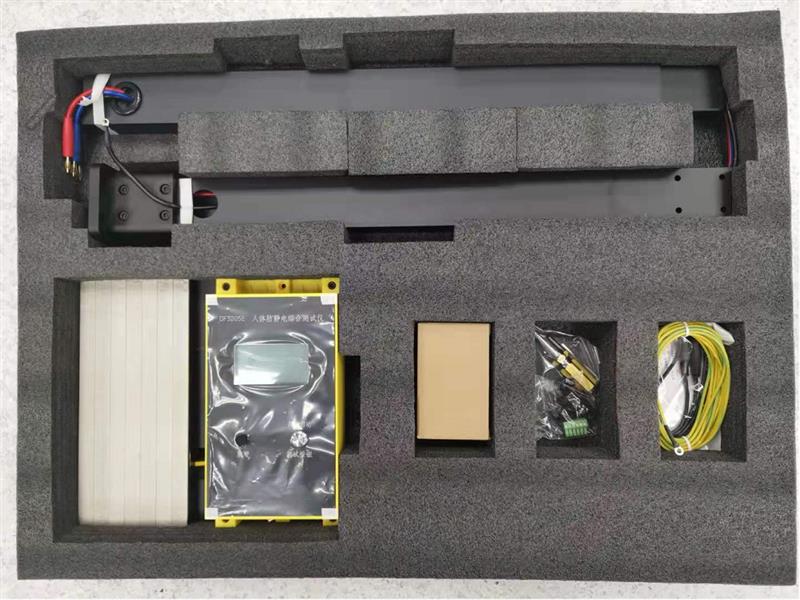

二、設備組成

1、儀表盒1個。

2、儀表盒平臺1個。

3、測試踏板1個。

4、支架1套（2根支架，配套3根1.5米香蕉插頭轉接線，帶電池盒1個）

5、一根黃綠接地線1根(5米)。

5、24VDC輸出220VAC輸入的電源適配器1個（1米）。

6、電源適配器轉接線1根（1米）。

7、安裝螺釘和信號線端子1套（M4組合螺釘1顆、M5*8螺釘6顆、M5*25螺釘4顆、M4*10螺釘2顆、信號線端子頭1個）

8、安裝工具1套（M4六棱螺絲刀1把、M5六棱螺絲刀1把、十字螺絲刀1把）

9、包裝箱

三、指標

1、供電電源：24V電池或者24VDC電源適配器

2、工作溫度范圍： 10℃～40℃

3、工作相對濕度范圍：10%RH～90%RH

4、具備的測量功能：腕帶，左右腳，衣服的通路電阻

5、電阻測量與顯圍50kΩ～10GΩ

6、合格上下限設置范圍50kΩ～10GΩ

7、電阻測量范圍

50kΩ～100MΩ測量：±5%*標稱值±2kΩ

100MΩ～1GΩ測量：±10%*標稱值

1GΩ～10GΩ測量：±20%*標稱值

8、腕帶合格推薦默認范圍：750kΩ~10MΩ

防靜電鞋合格推薦默認范圍：750kΩ~1GΩ

防靜電服合格推薦默認范圍：750kΩ~10GΩ

四、功能介紹

1、防靜電腕帶、防靜電鞋、防靜電服的3項測試功能可以獨立使能或者取消，通過外部串口指令操作。

2、防靜電腕帶、防靜電鞋、防靜電服的3項測試功能的合格上下限可以通過外部串口設置。

3、測量結果通過液晶屏顯示，并且給出判斷結果。

4、所有功能一鍵式測量，方便又快捷。

5、設備有門禁控制輸出的功能，并且有靈活的門禁控制模式。通過串口設置，可設置為單機工作模式或者聯合工作模式。在單機工作模式下，人員測試合格輸出門禁開門信號。在聯合工作模式下，可以與其他設備組成門禁聯動系統。如與閘機等。

6、自動關機的時間長度可以通過串口設置。自動關機的功能也可以通過串口使能或者取消。

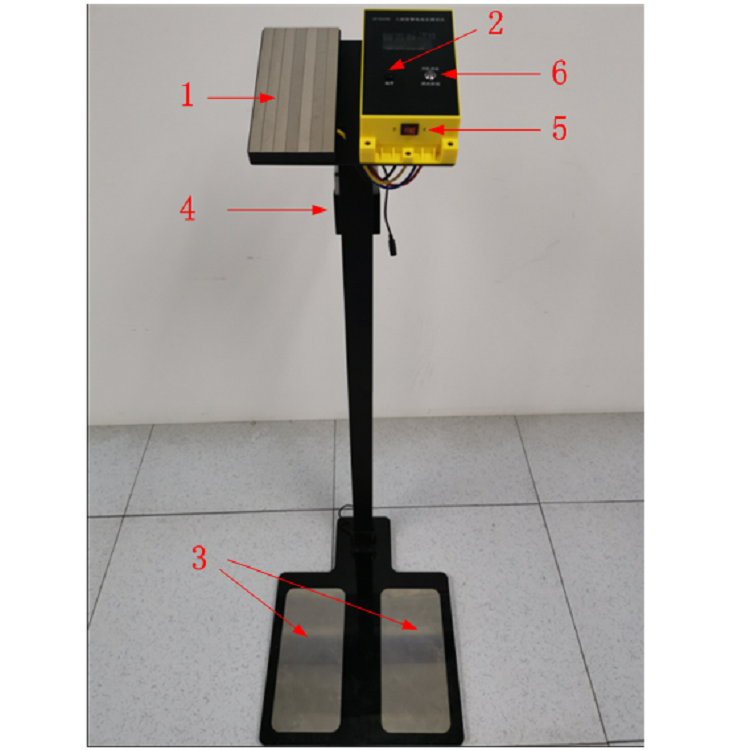

1、全套設備說明

1、衣服的測試電極，穿戴防靜電服之后用手臂按壓此處。

2、腕帶的測試電極，測試時插腕帶。

3、防靜電鞋的測試電極，左、右腳分別測量。

4、電池盒，用于放置外部供電24VDC鋰電池。

5、供電開關，表頭的供電總開關

6、“開機啟動”以及“測試按鈕”的復用按鈕。當供電開關處于開的狀態時，短暫按壓“開機啟動”可以完成開機上電。當表頭已經處于上電的狀態，保持按壓“測試按鈕”則完成預定項目的測試。

2、表頭正面

3、表頭背面

表頭的背面有“24VDC”適配器的供電口，也有“左腳”“右腳”“衣服”電極的接入口，“大地”的端口用于連接到大地，“測試口”用于校準時電阻箱的其中一個電極入口。端子順序有可能有變動，注意安裝時導線的顏色與端子的顏色保持一致。

4、表頭上側面

上圖中綠色測試信號線端子，包含與門禁相連的信號以及設置參數的串口。
