TR20窄波測速傳感器概述

TR20 測速雷達是一款集成微帶天線，射頻電路及信號處理電路的毫米波雷達模塊，直接輸出目標的速度信息。 可 用于達 180 米以上的遠距離汽車測速、采用集成射頻芯片，頻率穩定度極高，測速精度達 1KM/h。 廣泛應用于高速公路、城市市內干線、市縣等級公路、城鄉干道等各類道路的車速提醒以及道路彎道、路口預警。

TR20窄波測速傳感器特征說明

◆ K 波段射頻集成電路設計；

 ◆ 頻率范圍：24.125GHz（可定制頻率）

◆ 調制方式：CW 探測運動車輛，探測距離≥150 米

 ◆ 支持 RS485 接口不 TTL 串口（波特率 9600bps）

◆ 測速量程：1KM/H~240KM/H

◆ 速度測量誤差小于±1KM/H(運動方向不雷達波束方位夾角為零度時）

 ◆ 電壓：9~24V、電流≤95mA@12V

◆ 輸出功率（EIRP）：20dBm；實際功耗≤1.2W

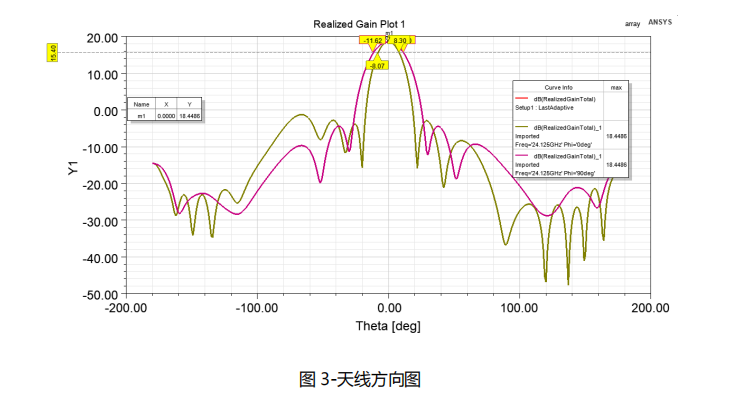

◆ 天線角度：水平 30°，俯仰 16°（3dB 波束寬度，實際探測角度大于 4 車道）

 ◆ 傳感器尺寸大?。?9*53*5mm

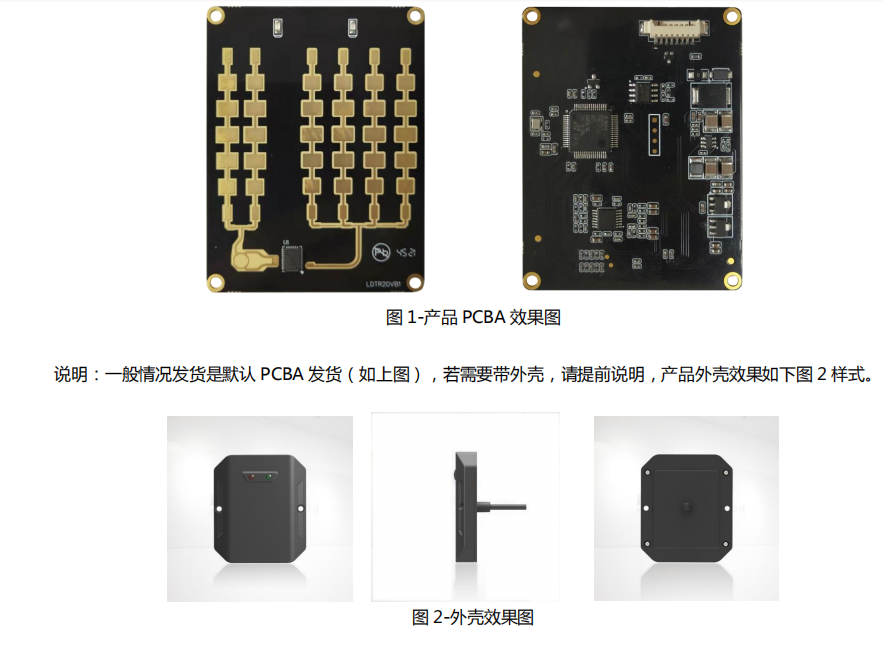

TR20窄波測速傳感器產品效果

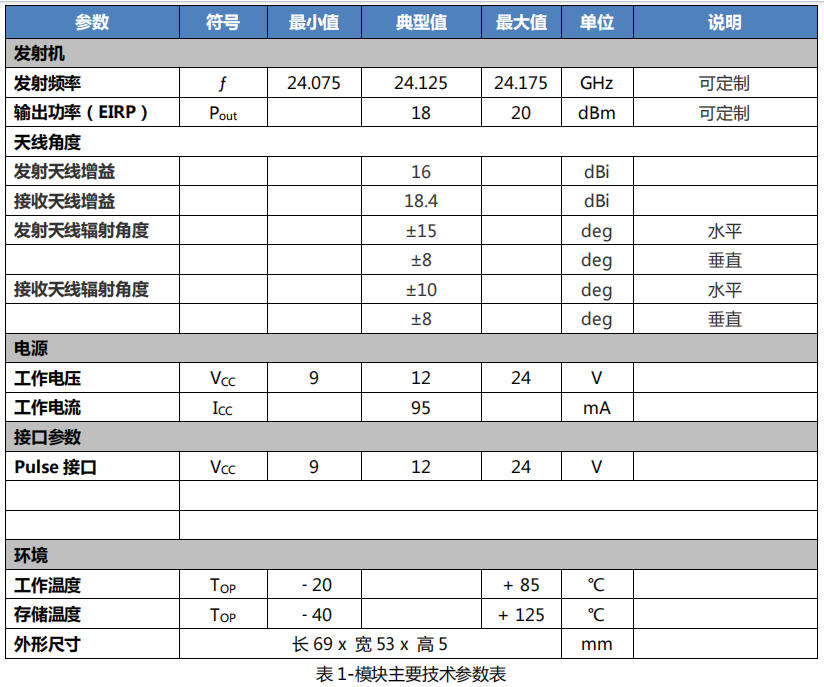

TR20窄波測速傳感器的主要參數指標

TR20窄波測速傳感器接口說明

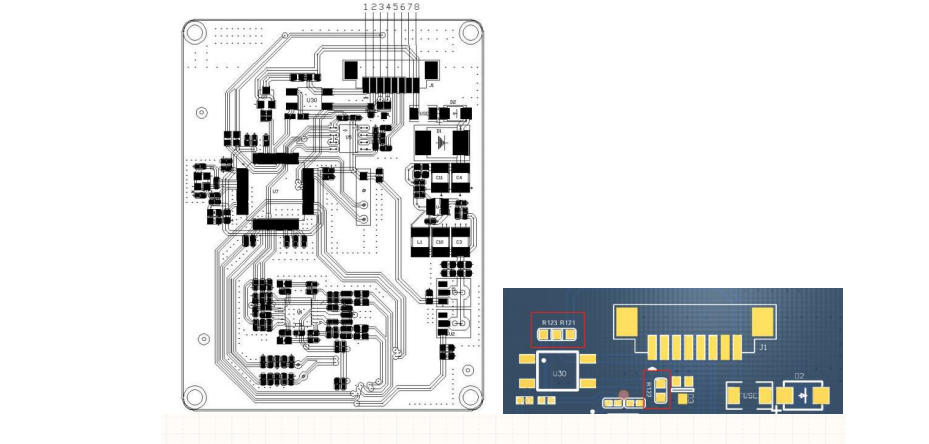

圖 4-接口示意圖（圖示為模塊背面方向）

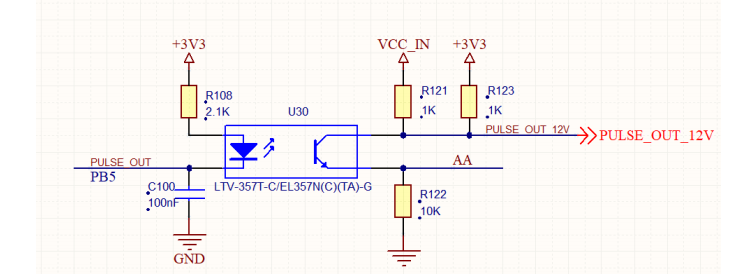

需要預警信號功能時，雷達可以直接輸出一個高或低電平有效信號（需提前與我司確定），具體接線如下說明： U30 光耦輸出，當 PCB 焊接 R122=10K，R123=1K，R121=NC，3.7V 高電平有效，輸出接 2 腳； U30 光耦輸出，當 PCB 焊接 R122=10K，R123=NC，R121=0R，9~12V 高電平有效，輸出接 2 腳； U30 光耦輸出，當 PCB 焊接 R122=0R，R121=10K，低電平有效，接 1 腳。

數據接口說明

RS485 數據接口輸出，速度數據一致。

通訊協議說明

RS485 和 UART 串口(3.3V TTL 電平信號)速度數據輸出格式（波特率 9600bps 每幀數據包 9 字節）。 7.1：來向目標 V（ascii）＋（ascii）百位十位個位小數點（ascii）小數位0x0D0x0A 7.2：去向目標 V（ascii）－（ascii）百位十位個位小數點（ascii）小數位0x0D0x0A

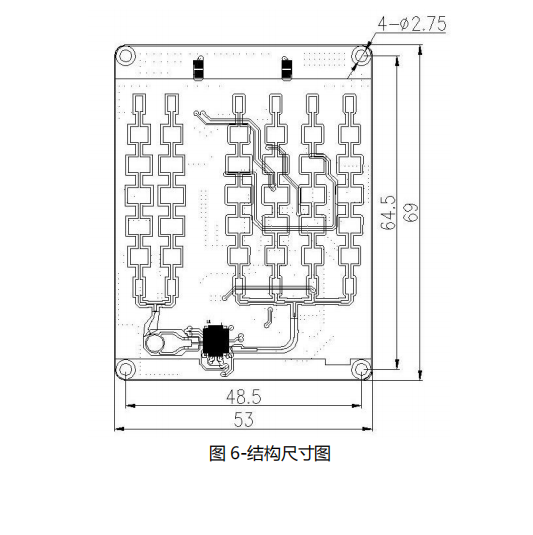

機械尺寸說明

安裝說明

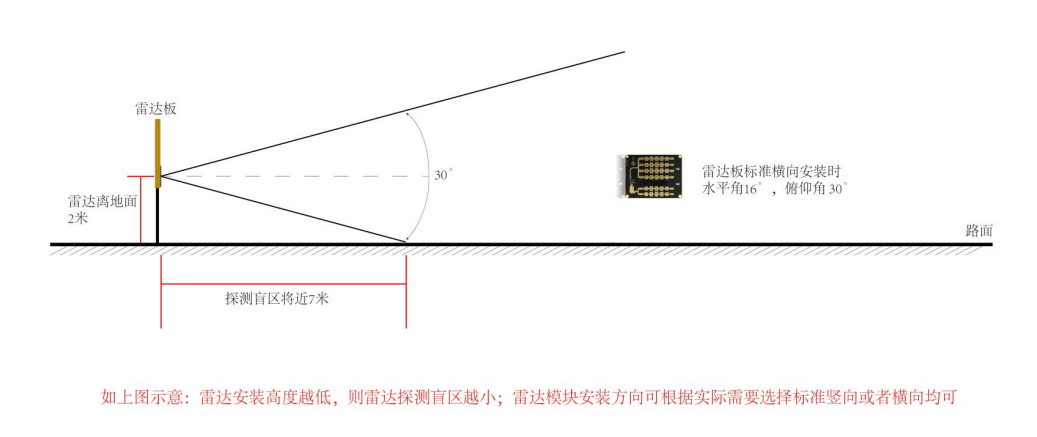

：運用場景推薦： 根據道路車輛來去向安裝在道路左或右側，如下圖，高度：1~2m；天線發射面不道路建議夾角小于 10°。

圖 7-雷達安裝示意圖

其他注意事項：

◆ 本模塊僅檢測檢測區內的相對運動目標，完全靜止的目標丌檢測。輸出結果為檢測區內相對運動的最近/最快目 標的速度等信息。

 ◆ 本模塊丌提供天線罩，需要客戶選用透波能力強的材料（PBT，PLA 等）。天線面距離天線罩距離 6.22mm 以 上。雷達發射方向如果有水、金屬等反射較強的遮擋物，會嚴重影響雷達測試效果。

 ◆ 以上設置參數根據實際情況設置參數。例如設定為來向速度，去向時有速度觸發，設置雷達靈敏度。默認 0x05 往上加直到?jīng)]有假速度為止。
