隧道激光斷面儀 型號:FTDM-2F 庫號：D409239   隧道激光斷面儀 型號:FTDM-2F 庫號：D409239

隧道激光斷面儀 型號:FTDM-2F 庫號：D409239   隧道激光斷面儀 型號:FTDM-2F 庫號：D409239

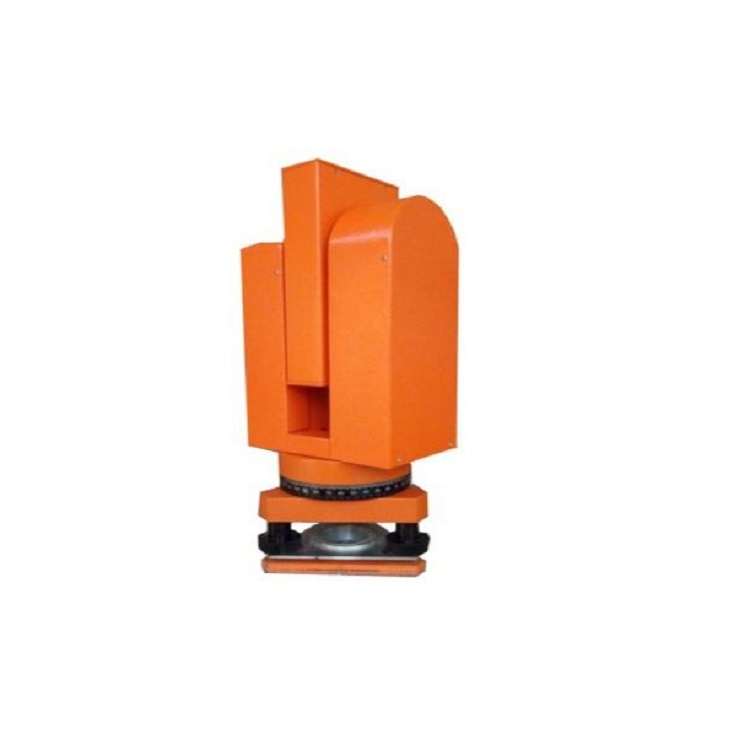

FTDM-2F隧道激光斷面儀采用無合作目標激光測距和測角，將極坐標測量方法與計算機緊密結合，配合圖形處理軟件，可快速獲得隧道封閉空間內部輪廓曲線，實時顯示欠挖值，同時可對收斂情況、開挖土石方量進行測量，具有指示炮眼功能，無需后處理可快速出具檢測結果及報告，是一款實用性很強的工程測量工具。

二、應用范圍

1．隧道開挖斷面的快速檢測

2．大跨度建筑內部輪廓檢測

3．邊坡防護擋土墻驗收檢測

4．壩底、溝渠開挖斷面監測

5．橋梁靜態撓度檢測

6．礦井限界檢測

7．施工檢測、竣工驗收檢測及開挖方量檢測

三、儀器特點

1、真正高速檢測，無需后處理，可直接輸出報告

2、高精度角度控制，保證測量結果無誤

4、一體化設計，緊湊輕便，操作簡單方便

5、使用控制器，顯示結果形象直觀

四、指標

1.儀器功能： 當前斷面檢測、土石方量計算；

2.顯示方式： 實時顯示欠挖；

3.控制方式： 控制器或掌上電腦；

4.檢測半徑： 0.2～60米；

5.測距精度：±1毫米；

6.測角精度：0.01°；

7.測角范圍： 30～330度；

8.存儲容量： 1000個斷面；

9.電池容量： 連續工作6小時；

10.傳輸接口： USB、串口、并口（可選）；

工作溫度： -10℃～50℃。
