光離子氣體TVOC傳感器PID-10的工作原理

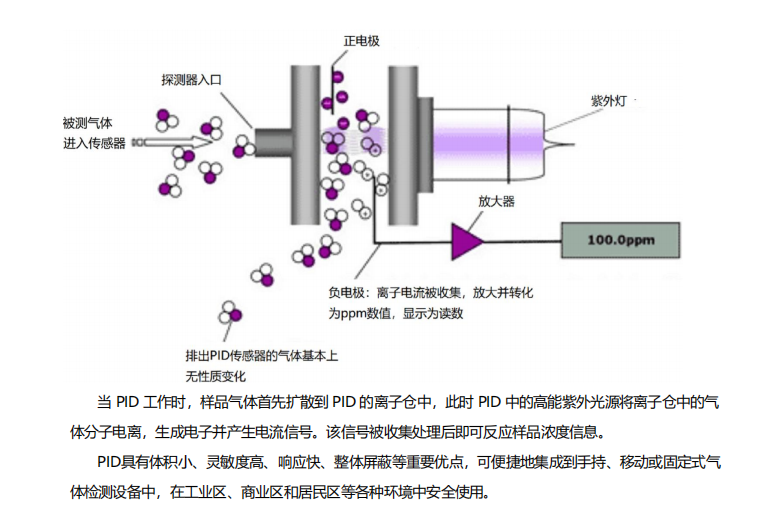

光離子化傳感器（Photoionization Detector）又稱 PID，是揮發性有機物（VOCs）以及某些無機 氣體的檢測中最廣泛使用的技術之一。 PID 的原理為利用高能紫外光源電離氣體分子并產生電流信號。其中樣品分子的電離能小于紫外光 源的能量時才可被電離。本產品的紫外光源采用 10.6eV，而如 O2、N2、CO2 等空氣中的主要組分電 離能通常遠大于該值，不會產生信號，所以 PID可以用來監測空氣中的 VOC 等電離能小于 10.6eV 的氣 體，并且不受到空氣組分的干擾。

光離子氣體TVOC傳感器PID-10的參數特點

電氣性能

工作電壓： ≥3.2V DC

功率消耗： ≤160mW

滿載輸出電壓： 4.1V

重量：≤10g

物理特性

外觀類型：4 series封裝， 3 插針模式（行業標準）

傳感器組成： 檢測器單元、離子倉、過濾膜（2）、紫外燈泡、墊片、密封圈

燈泡壽命： >5000h – 通常壽命會更長

質保： 12 個月

操作條件

溫度范圍： -20 ~ 55°C

相對濕度范圍： 0 ~ 95%rh（無凝露）

濕度基線漂移： 0.1% range

性能參數

目標氣體： （電離能<10.6 eV）揮發性有機物 VOCs 以及其他氣體

全量程線性度 R2： ≥0.995 響應時間，T90（自由擴散） ≤5s

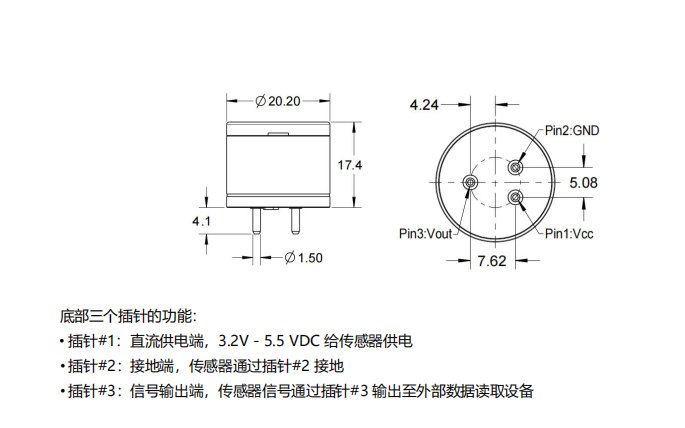

光離子氣體TVOC傳感器PID-10的外形尺寸

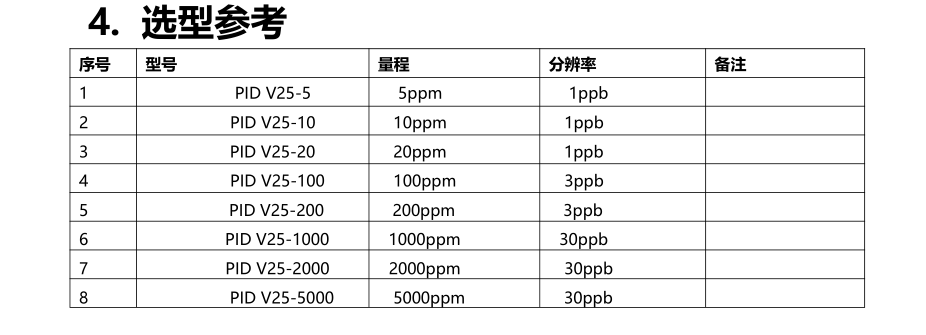

光離子氣體TVOC傳感器選型參考

光離子氣體TVOC傳感器PID-10的應用

PID傳感器具有體積小、靈敏度高、響應快、整體屏蔽等重要優點，可便捷地集成到手持、移動或固定 式氣體檢測設備中，在工業、石化和環保等各領域中廣泛使用。

1.個人監測防護 有很多危險是人類感官無法察覺的，比如： 毒性氣體、缺氧環境、可燃性氣體和蒸氣。 這些危險源在 很多行業都對生命和工廠安全造成嚴重的威脅。個人監測氣體檢測儀能及早對工人發出預警，從而及 時發出警報。

2.固定式在線監測 固定安裝于存在可燃、有毒氣體的工業場所，作為連續監測作業環境中有毒有害氣體濃度的儀器，廣 泛應用于化工、石化、冶金、半導體和電力等行業。報警儀為自然擴散方式檢測氣體濃度，具有很好 的靈敏度和出色的重復性。超過預設報警點立即啟動聲光報警信號或驅動排風系統，保證作業現場的 環境安全。 固定式報警儀常見的產品形態有儀表式（下左），安裝于工業場所管道、閥門等易泄漏處；還有工業 機箱式（下右），安裝于控制室或門站等集中管控區域。

3.手持式氣體檢測儀 石化、化工企業各類反應釜、原料輸送管理、泵、壓縮機、閥門、法蘭等易產生VOCs的泄漏處，并修 復超過一定濃度的泄漏處，石油煉制與石油化學、化工、醫藥制造、表面涂裝、印刷包裝等生產過程 均需要開展泄漏檢測與修復技術。 值班及巡檢人員可攜帶手持氣體檢測儀，檢查管道、閥門等泄漏隱患點。
