邏輯分析儀DSLogic U3Pro16企業版 型號:DSLogic U3Pro16庫號：D165608
邏輯分析儀DSLogic U3Pro16企業版 型號:DSLogic U3Pro16庫號：D165608 查看hh

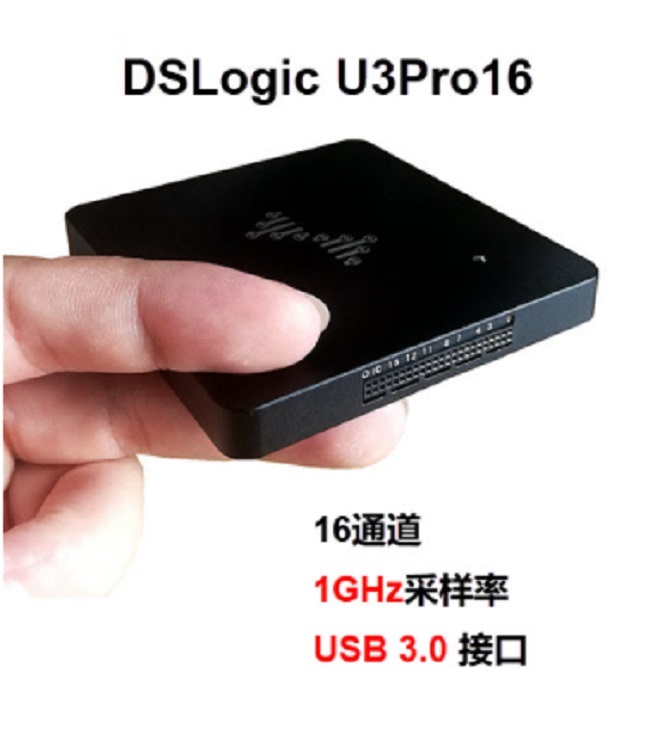

邏輯分析儀DSLogic U3Pro16企業版
主要特征
16個數字通道
USB 3.0接口
高1GHz采樣率
2Gbits硬件內存
大16G存儲深度(stream模式)
可調閾值(0.1v步進)
屏蔽排線
一體成型全金屬外殼
3年質保
外部接口
Type-C USB 3.0接口
1.27mm 杜邦接口 (主機端)
2.54mm 杜邦接口 (排線端)
供電要求
供電電壓：5VDC±5%
功耗：大2.5 W
輸入輸出端口
方向 描述 電壓范圍
USB 3.0端口 I/O 連接PC主機USB端口 4.75v ~ 5.25v
邏輯通道0-15 I 被測信號輸入端 -30v ~ 30v (排線輸入端)
CK I 狀態采樣的時鐘輸入 0v ~ 3.3v (大 50MHz)
TI I 保留 0v ~ 3.3v
TO O 外部觸發輸出 —
設計理念
DSLogic秉承小身材&大能量的理念，追求實用性和的，創造性的支持stream（長采集時間）和buffer（高采樣率）兩種模式；配合產品的屏蔽排線，體現嚴謹?shù)募夹g派作風；同時，配合跨平臺（Windows/MacOs/Linux）的PC端軟件DSView，使得數字信號的分析和協議解析得心應手。
技術規格
輸入電壓和閾值
耐壓范圍: -30v ~ 30v (排線輸入端)
閾值電壓范圍: 0v ~ 5v (0.1v步進)
兼容大部分數字邏輯電平 (例如: 5v, 3.3v, 2.5v, 1.8v, 1.5v, 1.2v, 1.0v等等)
ESD保護
輸入阻抗
250KΩ // ~13pF
大采樣率
Buffer mode Stream mode
8通道: 1GHz 3通道: 1GHz
16通道: 500MHz 6通道: 500MHz
— 12通道: 250MHz
— 16通道: 125MHz
大采樣深度
Buffer模式(不考慮硬件壓縮)：2G / 通道數
Buffer模式(硬件壓縮)：16G / 通道數（理論值，實際深度取決于采集波形變化量的多少）
Stream模式：16G
分辨率
小可采集脈寬：2ns
采樣精度: ±一個采樣間隔(例如：±10ns@100M采樣率, ±1us@1M采樣率)
噪聲/干擾
屏蔽飛線：每個通道提供單獨的接地屏蔽端
系統需求
Windows XP, Vista, Win7, Win8 & Win10
Mac OS X 10.12或以上
Linux發行版: Ubuntu, Fedora, Arch, etc.
USB 2.0及以上的主機端口
商品清單
DSLoigc U3Pro16主機
x1 USB 3.0數據線
x4+1 屏蔽飛線

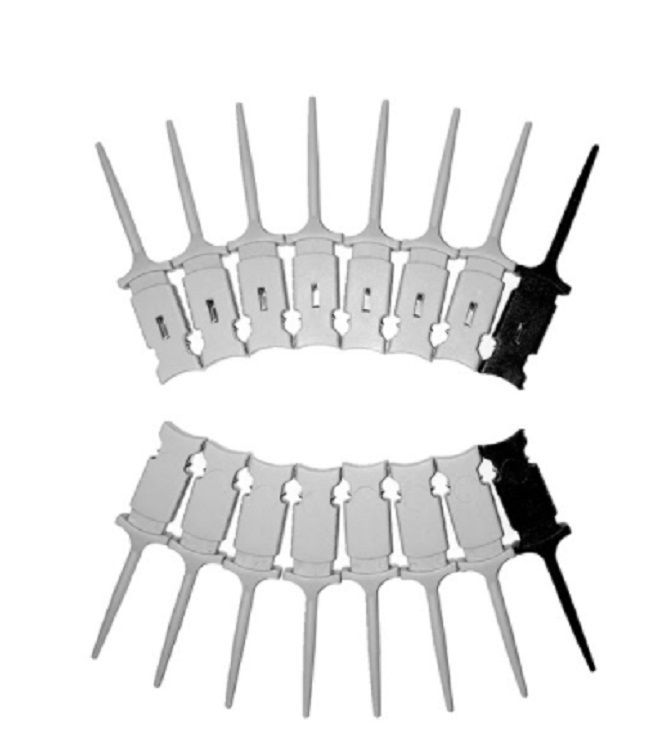

x16 信號夾
x1 便攜包邏輯分析儀邏輯分析儀邏輯分析儀
