詢價
- 價格：20800
- 額定頻率：M389527
- 接線方式：M389527
- 結構形式：M389527
- 相數：M389527
- 準確度等級：M389527
- 基本電流：M389527
- 測量范圍：M389527
- 參比電壓：1.0V～1000V
- 頻率：50Hz±0.1Hz40Hz～70Hz

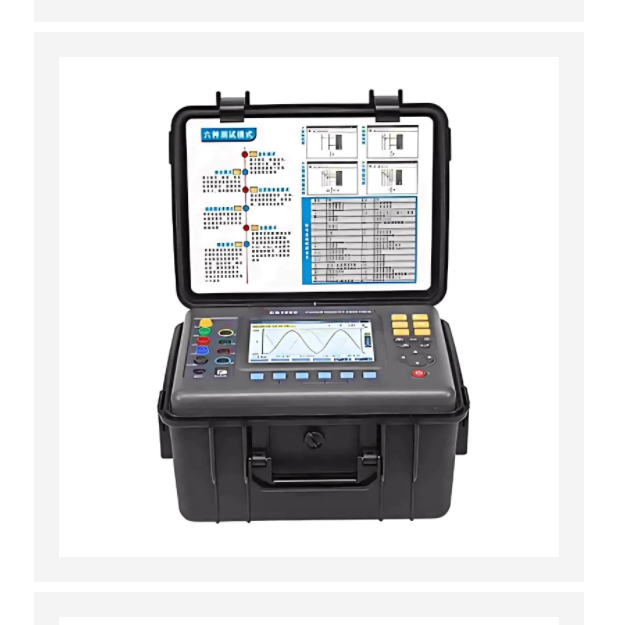

電能質量分析儀 型號:YK22-ES4000

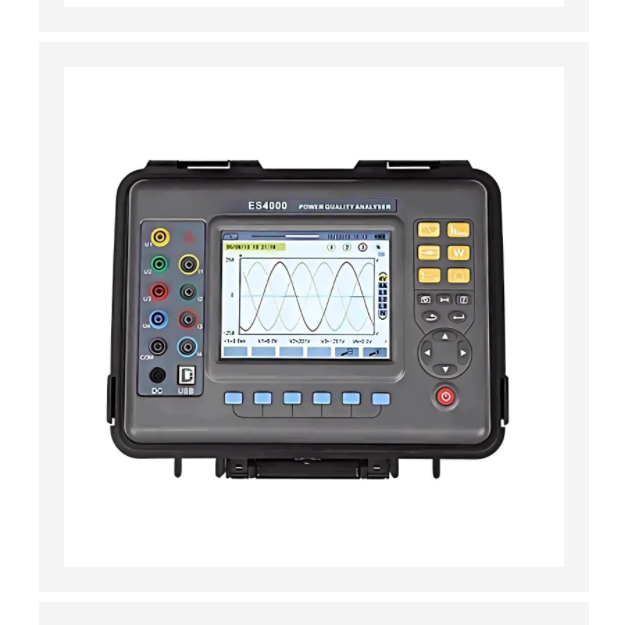

波形實時顯示（4路電壓/4路電流）
電壓和電流真值
電流和電壓峰值
電流和電壓一段時間內的MAX/MIN值
相量圖顯示
各相諧波的測量，達50次諧波
總諧波失真度（THD）的計算
各相有功/無功/視在功率值及總值
變壓器K因數計算
閃變計算
三相不平衡計算（電壓和電流）

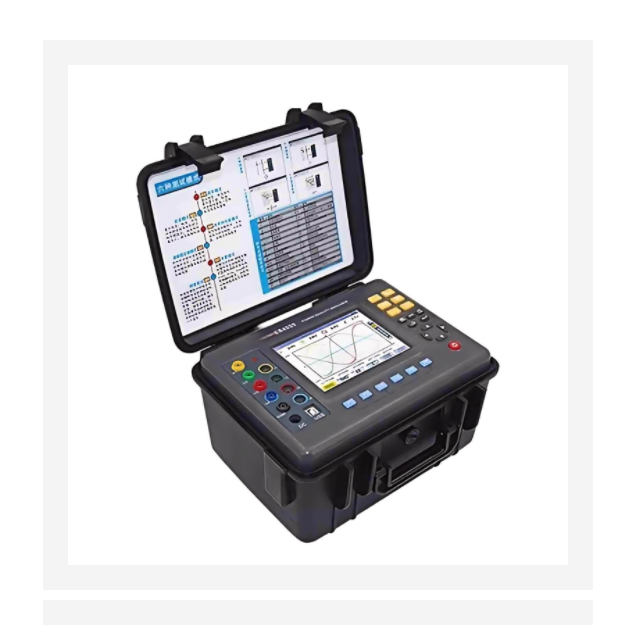

電能質量分析儀 型號:YK22-ES4000
技術參數
1．基準條件和工作條件
環境溫度 -10℃～40℃
相對濕度 <80%
相電壓 1.0V～1000V
線電壓 (200±1%)V 1.0V～2000V
電流 測電流真值 (5±1%)A 10mA～6000A
電網頻率 50Hz±0.1Hz 40Hz～70Hz
相移 測有功功率有功電能 Cosφ=1 Cosφ:0.2～1.0
測無功功率無功電能 Sinφ=1 Sinφ:0.2～1.0
諧波 <0.1% 0.0%～99%
儀器工作電壓 DC9.8V±0.1V DC9.5V～10.5V
外電場、磁場 應避免
被測導線位置 測與電流有關的參量 被測導線處于鉗口的近似幾何中心位置
般規格
電 源 可充電鋰電池組9.6V，外接充電器
電池電量指示 電池符號5格顯示電量，當電池電量過低時,提示1分鐘后自動關機
功 耗 耗電流490mA，電池連續工作10小時
顯示模式 LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm
儀器尺寸 長寬厚：277.2mm×227.5mm×153 mm

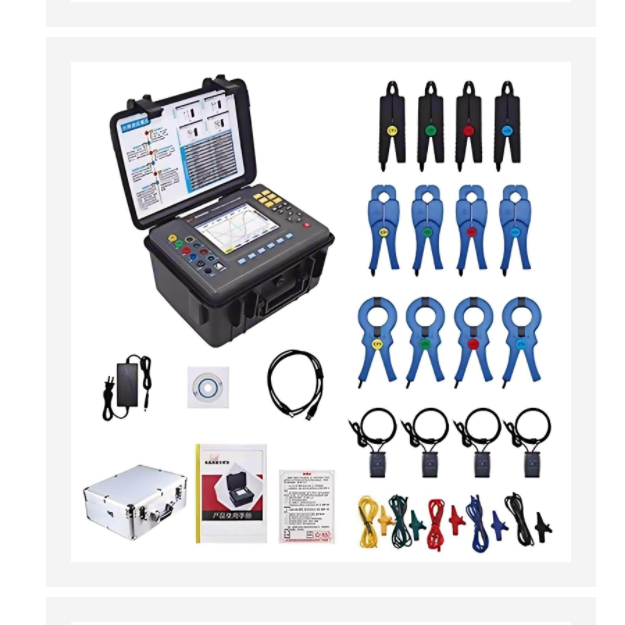

鉗口尺寸 FR008尖小形電流鉗：7.5mm×13mm (選型)
FR020圓口形電流鉗：20mm×20mm (選型)
FR050圓口形電流鉗：50mm×50mm (選型)
通 道 數 4路電壓，4路電流
線 電 壓 1.0V～2000V
相 電 壓 1.0V～1000V
頻 率 40Hz～70Hz
電力電量參數 W，VA，var，PF，DPF，cosφ，tanφ
電能參數 Wh，varh，Vah
諧 波 有，0～50次
總諧波失真 有，0～50次，各相
暫態記錄組數 150組
電壓閃變 有
啟動電流模式 有，100秒
三相不平衡度 有
記 錄 300天（同時記錄20個參數，每5秒記錄1點）
告 警 40種不同類型參數選擇，12800組告警日志
峰 值 有
相量圖顯示 自動
截圖容量 60個
菜單語言 中文、英文
通訊接口 USB
自動關機 在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機
在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。
背光功能 有，適合昏暗場所及夜間使用
儀器質量 主機：2.41Kg(帶電池)
電壓測試線長 3m
電流鉗線長 2m
工作溫濕度 -10℃～40℃；80%Rh以下
存放溫濕度 -10℃～60℃；70%Rh以下
輸入阻抗 測試電壓輸入阻抗為：1MΩ
耐 壓 儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘
絕 緣 儀器線路與護套外殼之間≥10MΩ
結 構 雙重絕緣，帶絕緣防振護套
