- 加載量：≤G＝50N
- 實驗臺尺寸：300×150×550mm

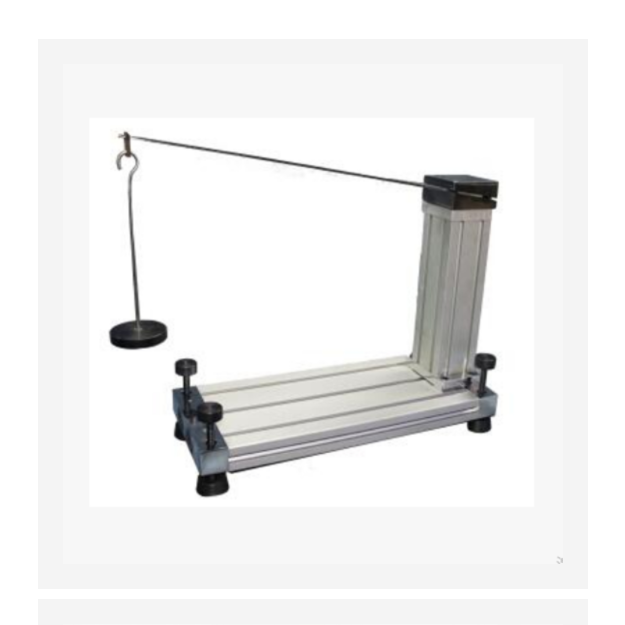

大應變等強度梁實驗臺 中西器材 M371869
一、產品介紹
用途 等強度梁實驗臺可作為GAO等院校汽車、拖拉機、建筑機械、礦山機械、建筑機械、機械制造、建筑工程、橋梁工程以及力學等測試技術課和實驗應力課的教學設備，利用它可以讓學生進行貼片技術訓練，驗證電橋的加減特性，應變片的溫度特性和線性等，求取應變片的靈敏系數，進行靜態和動態應變測量技術訓練，有關教學內容的原理，培養學生的實驗動手能|力|等。
2.特點 實驗臺采用砝碼加載，加載載荷直接從加載砝碼得出，試件變形產生的應變由配套的應變儀測出，變形量（位移量）可通過百分表（或位移計）測出。實驗臺操作簡單，結|構簡潔，易于拆裝，小巧輕便。

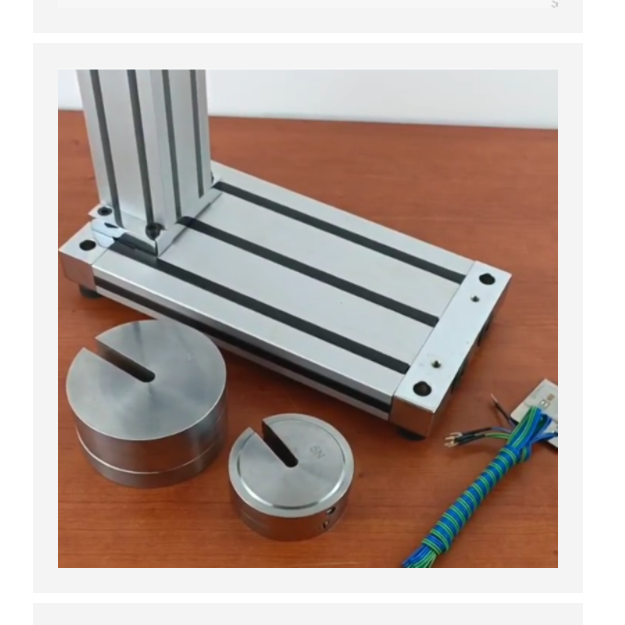

3.結|構 實驗臺底座采用鑄造一次成型，支柱采用方鋼焊接；試件由線切割加工成型，表面經過磨床處理，試件兩平面的平行度和光潔度，加工后實驗臺、試件及附件均經防|銹處理。
大應變等強度梁實驗臺 中西器材 M371869
二、實驗裝置使用注意事項

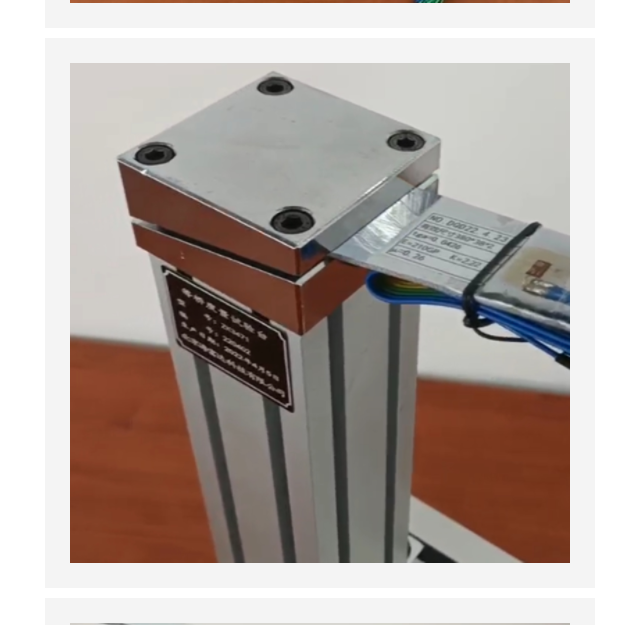

實驗臺初次使用時，應先調節實驗臺下面四角的四只地腳螺釘，實驗臺能夠平穩的放置在實驗桌上。將實驗梁放置到實驗臺支柱上，并用蓋板壓住用固定螺釘緊固好。

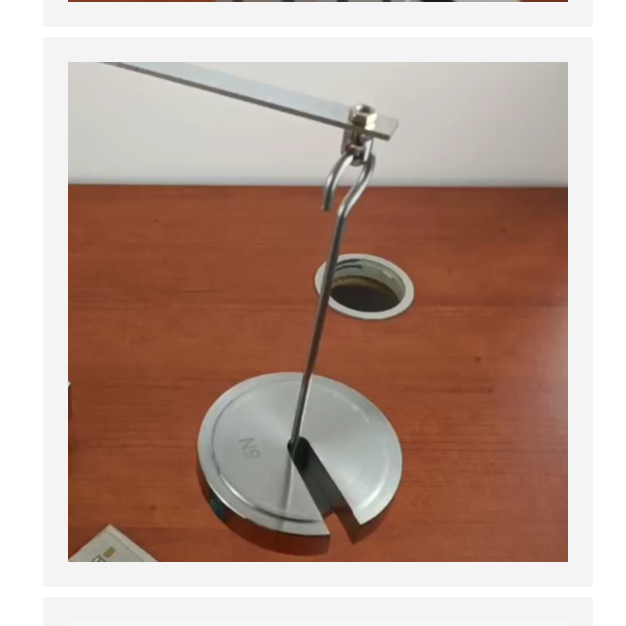

加載過程中，加載砝碼要輕拿輕放，防|止加載過程中造成沖擊載荷致使數據不準或損|壞試件。
實驗臺發黑部件要定期涂一層防|銹油，并注意防|塵處理。
注意：可隨加載增DA調節前地腳螺栓GAO|度，使吊環與梁盡可能成90°，以達到測量值，從而減小誤差。
大應變等強度梁實驗臺 中西器材 M371869
三、產品功能
1.多點靜態應變測試實驗
2.應變片電橋接法（電橋的加減特性）
3.電阻應變片橫向靈敏系數的測定實驗
大應變等強度梁實驗臺 中西器材 M371869
四、技術參數
實驗臺參數
1.加載量：≤G＝50N
2.實驗臺尺寸：300×150×550
試件參數
1.梁的工作尺寸：380×38×2mm
2.測量范圍：3000μ?可回零點
3.等強度梁的長度：l1＝290mm
4.長度段的斜率：tga=0.0526
斷面應力 ：σ=45.6MPa（50N）各斷面應力的相對誤差
