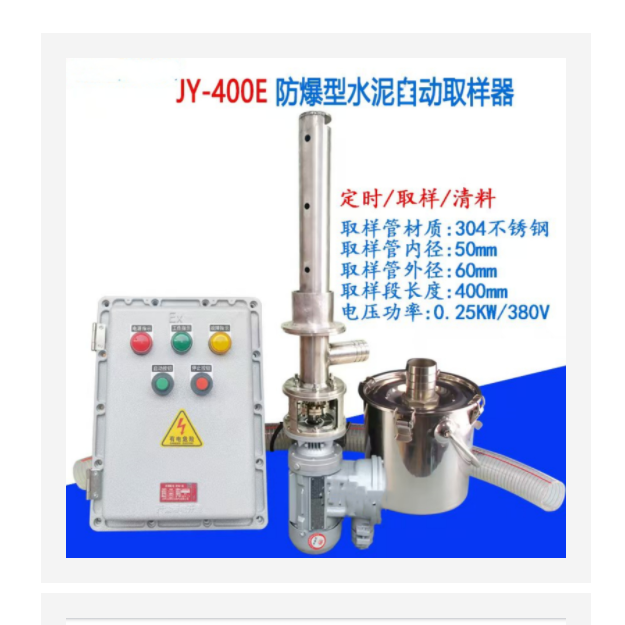

防爆粉料自動取樣器 型號:HQ599-JY-400
產品配套 隔爆型三相異步電動機
型號規格 YBX3-71M2-4 0.37kW380V
防爆標志 Ex db II B T4 Gb,Extc IIBT130℃ DC
產品標準 Q/HX001-2022
粉料取樣器
本機規格: JY-400
電壓功率: 0.25KW 380V
JY型取樣器
使用說明書
防爆粉料自動取樣器 型號:HQ599-JY-400
一、概述

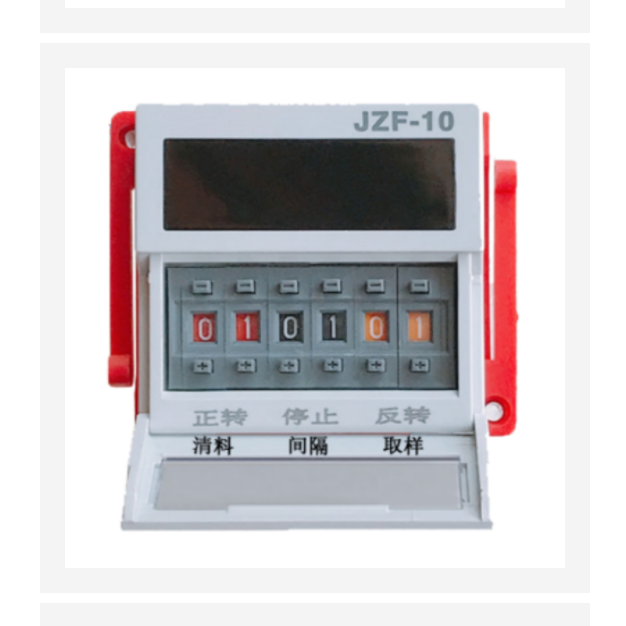

1、JY型取樣器用于干燥粉狀物料的取樣，如水泥廠的生料、水泥、煤粉等，可以設定成自*動連續取樣和自*動間隔取樣，取樣時間和取樣量可根據用戶的不同要求而隨*時調整。每一工作時間內按清料，間隔，取樣，間隔等循*環進行，清料，間隔，取樣時間均可調整，調整范圍為0-9.9分鐘，通過調整時間繼電器，即可設定成自*動連續取樣，操作簡單，方便易行，也可根據用戶要求特殊設計。
2、用于取水泥樣的取樣器帶有延*時清料功能，即水泥系統停止工作時，取樣器延*時反轉，將取樣管內水泥清理出去，防*止管內水泥因積存時間長后凝結。若取樣管內水泥凝結，一方面下次使用取樣器時容易燒壞取樣器電機；另一方面取樣管內的螺旋絞刀因水泥凝結而變成圓柱形，既取不到樣，又易堵料，造成取樣器無法工作。
二、規格型號及主要技術參數
型號 伸進管內長度 適應溫度 電機功率 工作電壓 減速電機類型
JY-350 150-220（mm） 150℃以下 0.25KW 380V 蝸輪蝸桿
JY-350-450 200-370（mm） 150℃以下 0.25KW 380V 擺線針輪
JY-500B以上 420mm以上 150℃以下 0.25KW 380V 擺線針輪
控制箱均采用強電控制，不受電壓波動影響，無故障

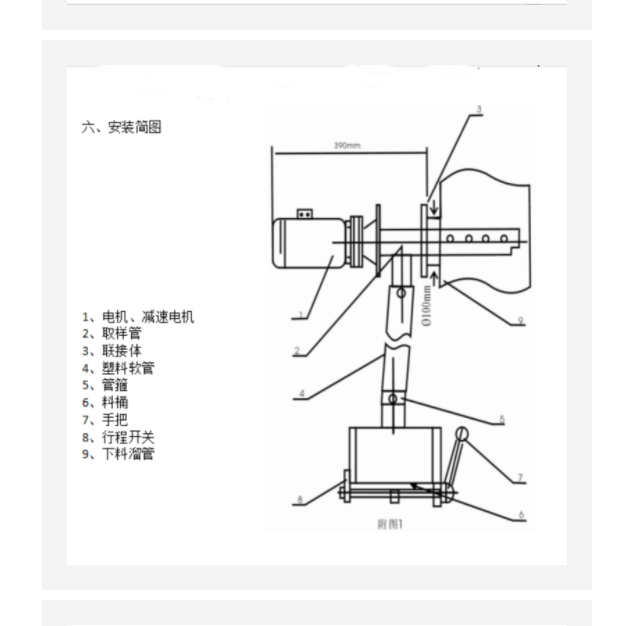

三、安裝（見安裝圖，取樣器要保持續水平）
1、在下料溜管上找一合適的位置（盡量避開正壓或負壓太大的環境），開一個直徑100mm的孔，將隨機配帶的聯接體焊接在下料溜管上，焊縫要密封，不能漏氣。
2、將取樣器插入連接體內，法蘭與聯接體間要加密封墊，用螺栓擰緊，不能漏氣。
3、取樣器的出料口要垂直向下。
4、取樣器與儲料桶之間用塑料軟管聯接，兩端要用管箍扎緊，不能漏氣。
注意：剛通電時電機反轉，轉向要與取樣器上所標箭頭一致。（安裝見圖見附圖一）
防爆粉料自動取樣器 型號:HQ599-JY-400
四、使用
1、減速機應加入指定的潤滑油（出廠時標明已加放潤滑油的除外）減速機工作環境溫度不過40℃，溫升低于40℃。
2、使用前要認真進行檢查，電源是否正確接通，各接口處是否密封等，就緒方可進行。
3、根據現場工藝，物料流量及所需的樣品量等多方因素，認真調整取樣時間。
4、檢查儲料桶是否密封，行程開關是否閉合（手把將行程開關觸頭頂住前推，行程開關便處于閉合狀態）。將行程開關與控制箱的線路正確接通。接法見線路圖。（ 負壓狀態下取樣則無此行程開關）
5、設置的清料時間包含間隔時間，即實際清料時間=設置清料時間-設置間隔時間。
6、電源接通后，按控制箱上的“開”按鈕，取樣器開始工作。
7、取樣品時將儲料桶上的手柄拉下，使行程開關松開，此時取樣器停止工作。樣品取出后，將手柄前推，使儲料桶恢復閉合狀態，開始下一個取樣循*環。
8、若有故障，控制箱上的故障燈亮。
防爆粉料自動取樣器 型號:HQ599-JY-400
五、保養和維修
1、在使用前將減速機的加油螺釘打開，檢查減速機內是否有潤滑油，潤滑油加夠方可開機。
2、各種潤滑油或規定專*用油的換時間為：變速機專*用油2000小時，鋰基潤滑油8000小時，齒輪油5000小時。
3、要經常清*除電機、減速機表面上的灰塵，電機減速機的散熱性。
