詢價
- 企業類型：貿易商
- 新舊程度：全新
- 原產地：中國
- 實驗臺尺寸：300×150×550mm
- 梁的工作尺寸：380×38×2mm
程控靜態電阻應變儀 型號:B3417-XL2118A
1.用途 等強度梁實驗臺可作為高等院校汽車、拖拉機、建筑機械、礦山機械、建筑機械、機械制造、建筑工程、橋梁工程以及力學等測試技術課和實驗應力課的教學設備，利用它可以讓學生進行貼片技術訓練，驗證電橋的加減特性，應變片的溫度特性和線性等，求取應變片的靈敏系數，進行靜態和動態應變測量技術訓練，有關教學內容的原理，培養學生的實驗動手能力等。
2.特點 實驗臺采用砝碼加載，加載載荷直接從加載砝碼得出，試件變形產生的應變由配套的應變儀測出，變形量（位移量）可通過百分表（或位移計）測出。實驗臺操作簡單，結構簡潔，易于拆裝，小巧輕便。
3.結構 實驗臺底座采用鑄造一次成型，支柱采用方鋼焊接；試件由線切割加工成型，表面經過磨床處理，保證試件兩平面的平行度和光潔度，加工后實驗臺、試件及附件均經細致防銹處理。
二、實驗裝置使用注意事項
實驗臺初次使用時，應先調節實驗臺下面四角的四只地腳螺釘，實驗臺能夠平穩的放置在實驗桌上。將實驗梁放置到實驗臺支柱上，并用蓋板壓住用固定螺釘緊固好。
加載過程中，加載砝碼要輕拿輕放，防 止加載過程中造成沖擊載荷致使數據不準或損壞試件。
實驗臺發黑部件要定期涂一層防銹油，并注意防塵處理。
注意：可隨加載增 大調節前地腳螺栓高度，使吊環與梁盡可能成90°，以達到準確測量值，從而減小誤差。
三、產品功能
1.多點靜態應變測試實驗
2.應變片電橋接法（電橋的加減特性）
3.電阻應變片橫向靈敏系數的測定實驗
程控靜態電阻應變儀 型號:B3417-XL2118A
四、技術參數
實驗臺參數
1.zui大加載量：G＝50N
2.實驗臺尺寸：300×150×550
試件參數
1.梁的工作尺寸：380×38×2mm
2.測量范圍：3000μ?可回零點
3.等強度梁的長度：l1＝290mm
4.長度段的斜率：tga=0.0526
斷面應力 ：σ=45.6MPa（50N）各斷面應力的相對誤差

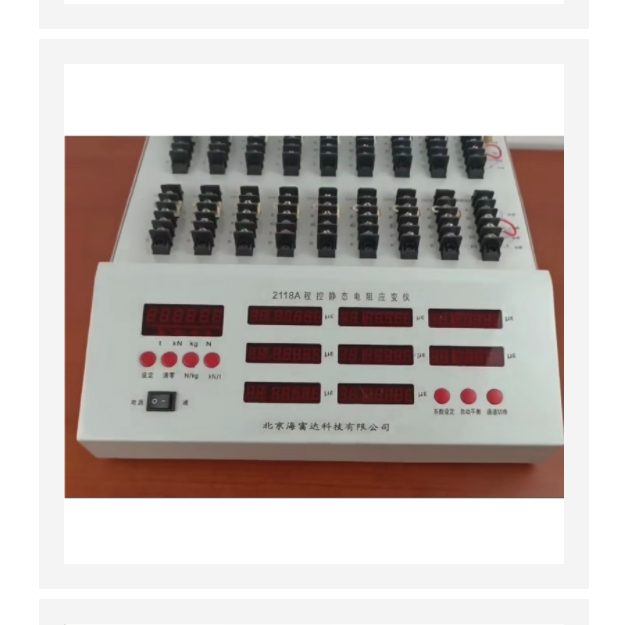

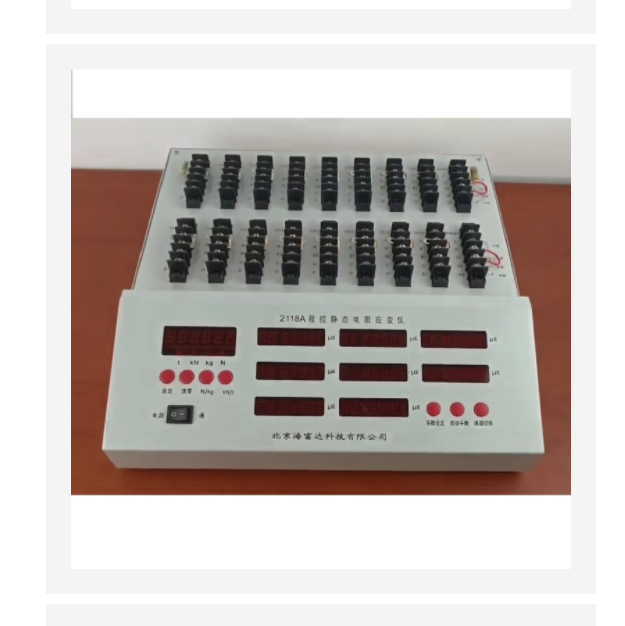

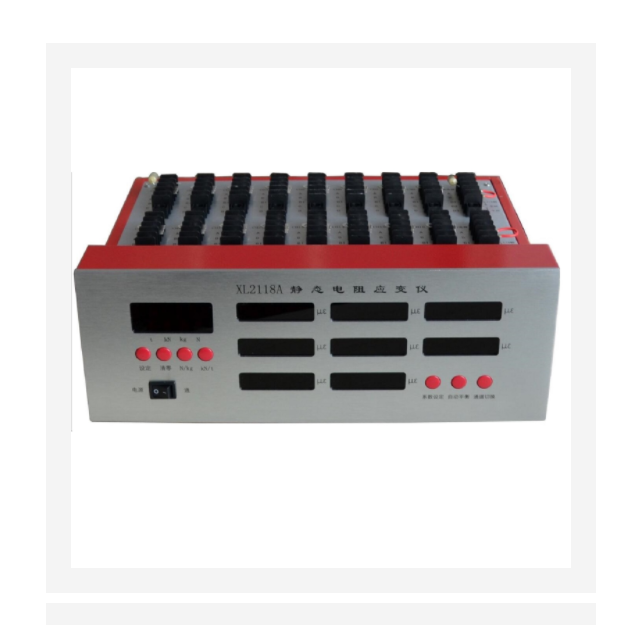

2118A程控靜態電阻應變儀，機箱為鍍鋅板整體導通噴塑。屏蔽性好，提高抗干擾能力。適用于測量緩慢變化的物理量。高采樣頻率2Hz ； USB2.0 高速數據傳輸接口，內置高速 ARM 處理器，實時數字濾波，構成了模擬濾波和數字濾波的高性能抗混濾波器，測量精度 高，實時性 好。
獨立的測力輸入與顯示通道和16個以上應變通道的設計，多窗口的力與應變同步實時顯示，使用戶方便觀測和比對數據?？s短了實驗時間。
程控靜態電阻應變儀 型號:B3417-XL2118A
一、主機技術指標：

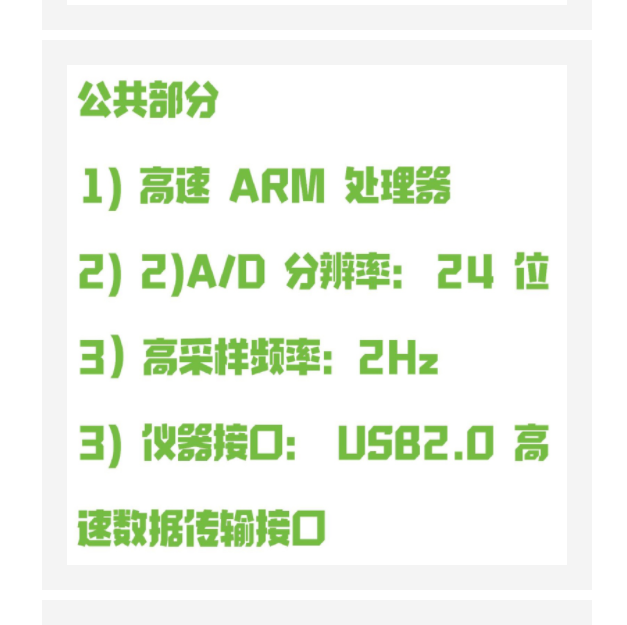

1：公共部分
1)高速 ARM 處理器(提高了測量精度，穩定性，和抗干擾能力)
2)A/D 分辨率： 24 位
3）高采樣頻率：2Hz
3) 儀器接口： USB2.0 高速數據傳輸接口
4)擴展方式：串行
5) 模塊間通訊距離： 100m ，并可實現多臺級聯
6) 工作模式：本機自控；計算機外控; 與計算機同步監控方式
7) 時間零點漂移(預熱30分鐘后)：≤±2με/4小時；示值×0.1%+1
8) 溫度零點漂移(預熱30分鐘后)：≤±1με/℃；示值≤±0.02% F.S/℃
9) 工作環境：溫度-30～+60℃；濕度小于85%（不結露）
10) 電源：AC 220V (±10%） 50Hz 功耗：約 10W
7) 重量：約4.5kg

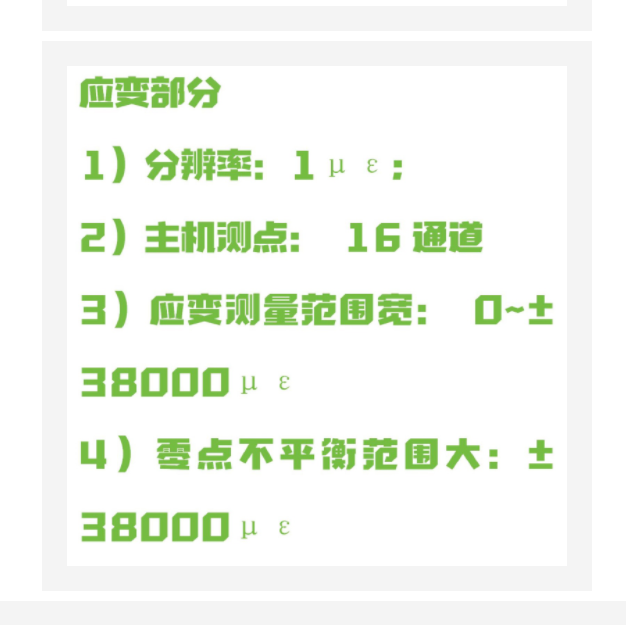

2、應變部分
1）分辨率：1με；
2）主機測點： 16通道
3）應變測量范圍寬： 0~±38000με
4）零點不平衡范圍大：±38000με
5）應變片阻值設定: 120Ω,240Ω、350Ω。
6）適用橋路電阻：60Ω～1KΩ
7）應變單位顯示：με
8）靈敏系數設定范圍：1.00～9.99
9）應變測量方式：1/4橋、半橋、全橋，混合組橋
10）應變精度：±0.2%F.S.±2με；
11）非 線 性：≤0.03%
12）平衡方式/范圍：自動掃描/±30000με（斷電保持）
13）掃描速度：16點/秒；監控時32臺/秒以上；
14）補償方式：雙公共補償，1補償/8通道（適用不同材料的同時測量）
15）顯示：一個窗口力值與八個窗口應變實時顯示（一次翻頁完成全部16測點測量）
16）接線方式：上面板接線，進口接線端子，簡單 方便；接觸，不易磨損。
3、測力部分
1）測點：獨立載荷通道
2）載荷單位顯示; 6位LED ；N、kN、kg、t可任意設定
3）靈敏系數設定范圍：1.00～9.99
4）傳感器適用范圍：1.000～9.999mV/V（應變傳感器滿量程輸出靈敏度）
5）過載保護：主板內嵌蜂鳴器，對力值進行實時監測，過載時報警；報警功能可關閉或開啟
6）傳感器報警閥值范圍：數字設定（傳感器滿量程的1%--99.99%）
7）載荷分辨率：±0.01%（ 0.1N）
8）載荷精度：0.01%
9）傳感器輸入端口2個：1.航空插座（XS12J5a）
2．5線接線端子，方便全橋接入
程控靜態電阻應變儀 型號:B3417-XL2118A
