直讀式雙量程光干涉甲烷測定器檢定儀 型號:SZGJ-2 庫號：D373138

直讀式雙量程光干涉甲烷測定器檢定儀 型號:SZGJ-2 庫號：D373138

直讀式雙量程光干涉甲烷測定器檢定儀 型號:SZGJ-2 庫號：D373138

直讀式雙量程光干涉甲烷測定器檢定儀 型號:SZGJ-2 庫號：D373138

原理

光干涉式甲烷測定器校準儀校準光干涉式甲烷測定器所依據的原理是壓力校準法原理。壓力校準法是校準光干涉式甲烷測定器的一種普遍采用的方法，這種校準方法比起其它校準方法有充足的實驗和理論依據，并且具有設備簡單、操作方便、校準準確度高等點。壓力校準法原理為：光干涉式甲烷測定器的氣室組組件中有氣樣室和空氣室兩個氣室，兩個氣室因壓力差別而產生的折射率差別與兩個氣室間因氣體種類不同而產生的折射率差別有一一對應的關系，依此原理，可通過施加壓力的辦法對光干涉式甲烷測定器進行校準。其理論計算公式為：

P＝1.7665×(273+t)X

式中:

P-在校準環境溫度t時,對應甲烷濃度X%CH4校準點的壓力值,(KPa)；

t－校準時的環境溫度，（℃）；

X－校準點甲烷濃度值，（%CH4/Air）。

此公式在校準時的具體應用，請詳見下面的介紹。

三、主要指標

1、量程范圍：0kPa～60 kPa；

2、顯示位數：5位LED；

3、工作環境溫度：10～40℃；

4、電源：AC220V±10%，50HZ；

5、外形尺寸：400㎜×240㎜×300㎜；

6、重量：5㎏。

校準方法

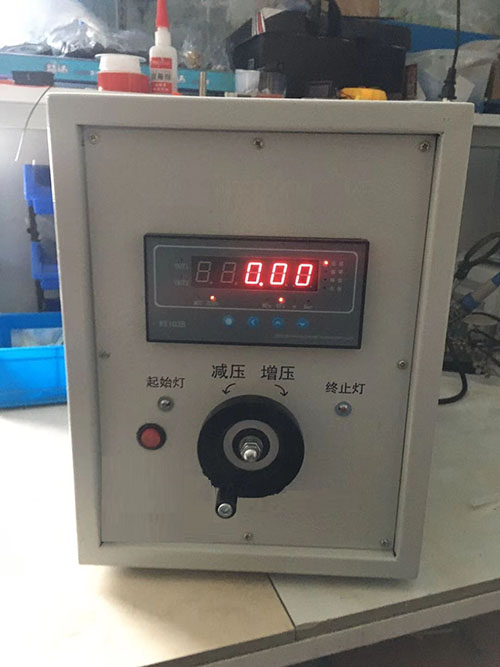

1、以擴散硅壓力傳感器和數顯儀表組成的數字式壓力計是檢測顯示壓力值的重要部件，與其相關的電路、氣路系統已在機箱內連接好，校準光干涉式甲烷測定器前，將校準儀后面板的電源線與220V交流電源接通，前面板數顯儀表上的LED燈亮，預熱5min后觀察數顯儀表若顯示不為000.00，則按住鍵達3秒以上時間，使其顯示為“000.00”。

數顯儀表功能簡介。從前邊介紹中可以看出，數顯儀表右邊的鍵，實際上是“清零”（或稱“調零”）鍵，清零的方法如前所述。數顯儀表中間的鍵和左邊的鍵在日常光瓦調校過程中用不著，只有計量檢定機構的計量檢定人員檢定該儀器時，才能用到這兩個鍵，后邊會對這兩個鍵的使用方法做專門介紹，懇請用戶在日常工作中不要按動它們。右邊綠色發光二極管的作用是，當它一亮一暗閃爍時，表示運行正常；如果它一直亮或一直暗，表示數顯儀表出現故障，需檢查修理了。調校壓力值由五位紅色數碼管顯示，小數點后的百分位有“1”則表示為“10Pa”，有“2”則表示為“20Pa”，……小數點后的位有“1”則表示為“100Pa”、有“2”則表示為“200Pa”……，小數點前的個位有“1”則表示為“1000Pa(也稱為“1KPa”)、有“2”則表示為“2KPa……”；本校準儀高可檢測顯示到60KPa，能夠滿足對0～10%CH4和0～CH4兩種光干涉式甲烷測定器校準的要求。

2、手搖加壓器（也稱為“微調加壓器”、“紋波管加壓器”）是本校準儀中的另一個重要部件。本校準儀中的手搖加壓器具有其初始位置、終止位置的自動監測、顯示功能，在校準工作之初及校準工作結束后，一定要讓手搖加壓器停留在初始位置上，即“初始位置”燈亮的位置上。若是“終止位置”燈亮，則表明手搖加壓器即將搖到頭，千萬不能再往前搖了，再向前搖有可

能鼓破手搖加壓器，此時應盡快地把手搖加壓器向回搖。與手搖加壓器有關的氣路系統也已在機箱內部連接好，在校準工作開始前，只需把從后面板上伸出的膠管與待檢光干涉式甲烷測定器的進氣口連接好，可開展校準工作了。

3、將待校準的光干涉式甲烷測定器通電后調整到零位，并將其出氣口用橡膠死堵頭堵??；將其進氣口與機箱后面板伸出的膠皮管連接好；待校的光干涉式甲烷測定器、數字式壓力計、手搖加壓器通過膠皮管、
