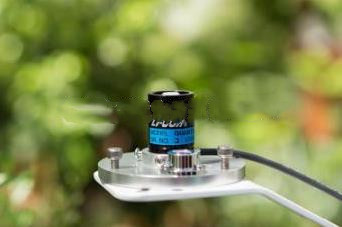

測量光合輻射/光合輻射計 型號:LI-190R 庫號：D394358

測量光合輻射/光合輻射計 型號:LI-190R 庫號：D394358

測量光合輻射/光合輻射計 型號:LI-190R 庫號：D394358

測量光合輻射/光合輻射計 型號:LI-190R 庫號：D394358

參數

校準：±5%

靈敏度：典型5~10 μA /1000 μmol s-1 m-2

線性度：偏差為1%（10,000 μmol s-1 m-2以內）

響應時間：<1μs

溫度相關：<0.15%/℃

余弦校正：入射角82°以內

方位：在45°仰角時，360°方位角范圍內<±1%

傾斜：不會因固定方位而導致

工作環境：?40~65℃，0~95%RH（非冷凝）

檢測器：高穩定性硅光伏檢測器（藍光加強）

傳感器外殼：陽極鋁防水外殼帶有丙烯酸漫射器和不銹鋼螺絲；傳感器基部帶O型密封圈

尺寸：2.36 Dia. x 3.63 cm H

重量：頭部：24g； 2米線帶螺絲底座：60g

纜線長度：2 m, 5 m, 15 m, 50 m
