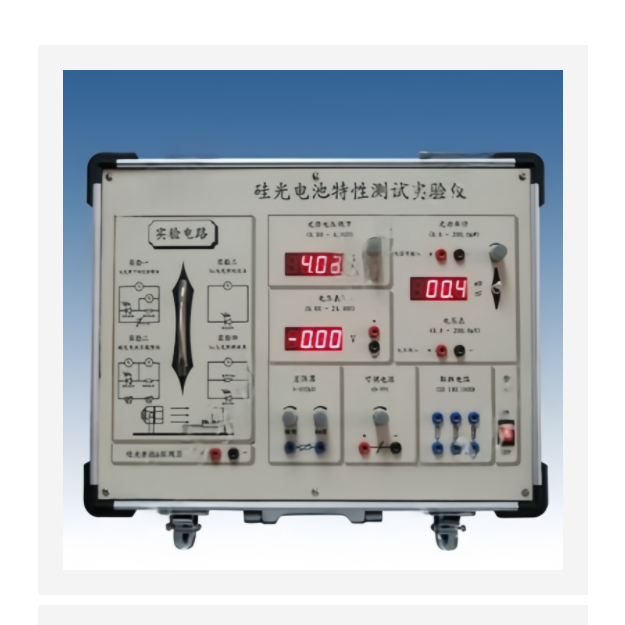

硅光電池特性測試實驗儀 型號:KM1-FD-SBC-C
儀器簡介
FD-SBC-C型硅光電池特性測試實驗儀主要由數字電壓表、光功率計、數字溫度計、可調電源、可變電阻、取樣電阻、鹵素?zé)?、太陽能電池板、遮光罩、實驗底板等組成。
硅光電池特性測試實驗儀 型號:KM1-FD-SBC-C
技術指標
1.光源 射燈結構，工作電壓12V
2.實驗平臺 長70cm，寬13cm
3.太陽能電池板 長11cm，寬9cm
4.直流穩壓源 0-5V連續可調，輸出電流＞0.5a
5.數字式電壓表 兩組，200mV、2V、20V三檔量程，分辨率分別為0.1mV、0.001V、0.01V
6.光功率計 200μW、2mW兩檔量程，分辨率分別為0.1μW、0.001mW
7.數字式溫度計 量程0-99.9℃，分辨率0.1℃
8.取樣電阻 10Ω、100Ω
9.可變電阻 0-1KΩ、0-10KΩ
硅光電池特性測試實驗儀 型號:KM1-FD-SBC-C
實驗項目
1.在沒有光照時，太陽能電池主要結構為一個二極管，測量該二極管的伏安特性曲線，并求得在正向偏壓時電壓和電流關系的經驗公式；
2.測量太陽能電池在光照時的輸出伏安特性，作出伏安特性曲線及功率-電壓特性曲線，并求出峰值功率、峰值功率電流、峰值功率電壓、峰值功率負載電阻及填充因/子等參數；
3.測量太陽能電池在不同光照強度下的短路電流與開路電壓，并作出光強與短路電流及光強與開路電壓的關系曲線；
4.測量并驗證光強與距離的關系；
5.測量太陽能電池的串聯電阻與并聯電阻；（選做）
6.監測太陽能電池工作環境的溫度。（選做）
硅光電池特性測試實驗儀 型號:KM1-FD-SBC-C
五、注意事項
1.光源開啟時溫度較高，開啟時請勿用手觸摸光源內部燈泡，以免燙/傷；
2.請勿將太陽能電池板與光源放置得過于接近，以免烤壞電池板；
3.實驗時注意光源的光照應盡量覆蓋整塊太陽能電池板；
4.實驗時請確認電路連接無誤，避免短路導致器件損壞。
