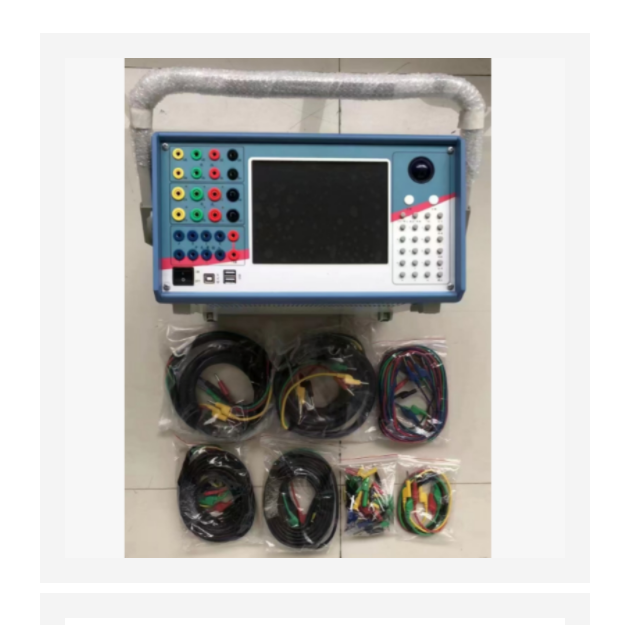

微機繼電保護測試儀 型號:WG01-HTJB6330B
HTJB6330B 繼保使用說明
主要特點
?電壓電流輸出靈活組合 輸出達4相電壓3相電流，可任*意組合實現常規4相電壓3相電流型輸出模式，既可兼*容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
?操作方式 裝置直接外接筆記本電腦或臺式機進行操作。
?線性 輸出端從大電流到微小電流全程都波形平滑。
?主機 輸出部分采用DSP控制，控制分辨率D/A轉換。
?軟件功能 可完成各種自*動化程度的復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
?具有獨立直流電源輸出 設有一路110V 及 220V專*用直流電源輸出。
?接口完*整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。
?有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
微機繼電保護測試儀 型號:WG01-HTJB6330B
第二節 額定參數
交流電流輸出
輸出精度 0.2級
相電流輸出（有*效值） 0～40A
三并電流輸出（有*效值） 0～120A
相電流長時間允許工作值（有*效值） 10A
相電流輸出功率 420VA
三并電流輸出時輸出功率 900VA
三并電流輸出時允許工作時間 10s
頻率范圍（基波） 20～1000Hz
諧波次數 1～20 次
直流電流輸出
輸出精度 0.2級
電流輸出 0～±10A / 每相，0～±30A / 三并
輸出負載電壓 20V
交流電壓輸出
輸出精度 0.2級
相電壓輸出（有*效值） 0～120V
線電壓輸出（有*效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數 1～20次
直流電壓輸出
輸出精度 0.2級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
開關量及時間測量
HTJB6330B 備注

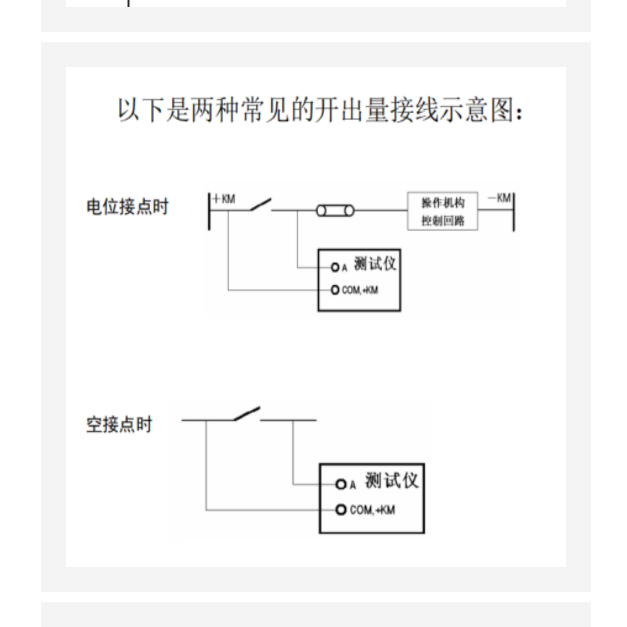

開關量輸入 8路 空接點： 1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出 4對 DC：220V／0.2A；AC：220V／0.5a
時間測量 測量范圍0.1ms ～ 9999s 測量精度0.1mS
體積重量
HTJB6330B
外形尺寸 410×360×200mm3
單機重量 20kg
供電電源 AC 220V±10%，50／60Hz
環境溫度 -10℃ ～ +50℃
