發電站軸電流監測裝置ZDL-M-580安裝尺寸

ZDL-M軸電流監測裝置采用高性能單片機為控制部件構成控制器，采用空心環形互感器為軸電流傳感器，監測水輪發電機組大軸產生的軸電流變化。單片機實時監測軸電流傳感器的變化值，該數值與大軸電流呈線性變化關系，經濾波、數值變換處理后，確認軸電流超過整定值后，軸電流監測裝置輸出二級報警信號。裝置采用四位七段LED作為顯示單元，參數整定、實時顯示清晰直觀。同時，ZDL-M軸電流監測保護裝置軸電流監測裝置可輸出與軸電流（0~5A）對應標準的4~20mA模擬量信號，滿足計算機監控系統測量要求。

ZDL-M軸電流監測裝置

特點

　　以高性能單片機為控制部件，具有良好的可靠性；

　　單片機可對數值進行智能化處理，2級報警接點輸出，報警接點整定值可在量程范圍內任意整定，使用靈活方便；

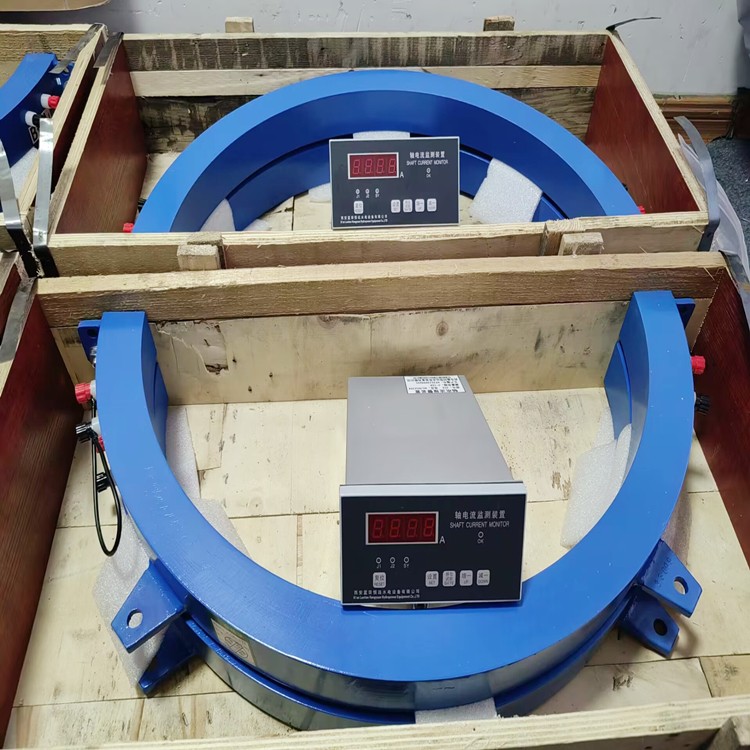

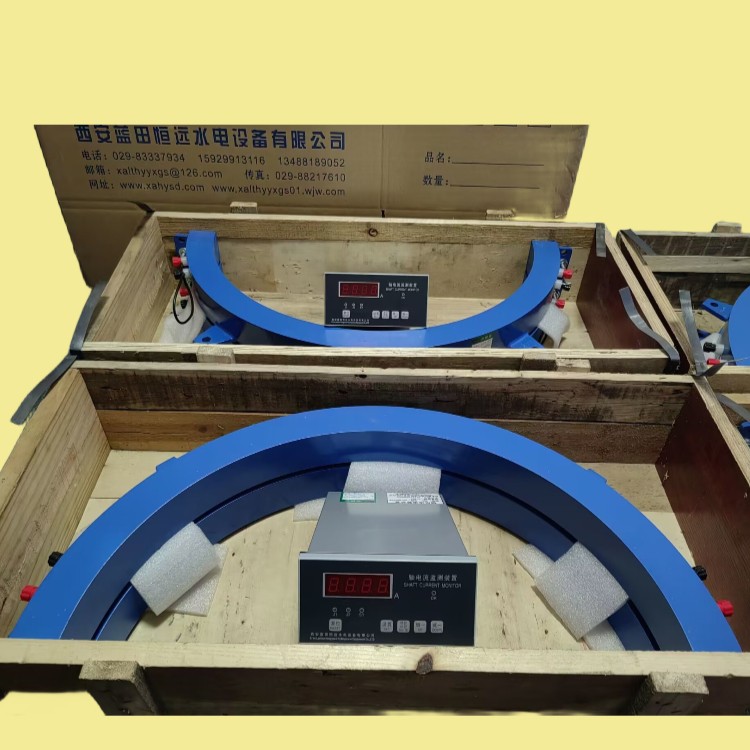

　　軸電流傳感器采用分半環型結構，易于安裝；

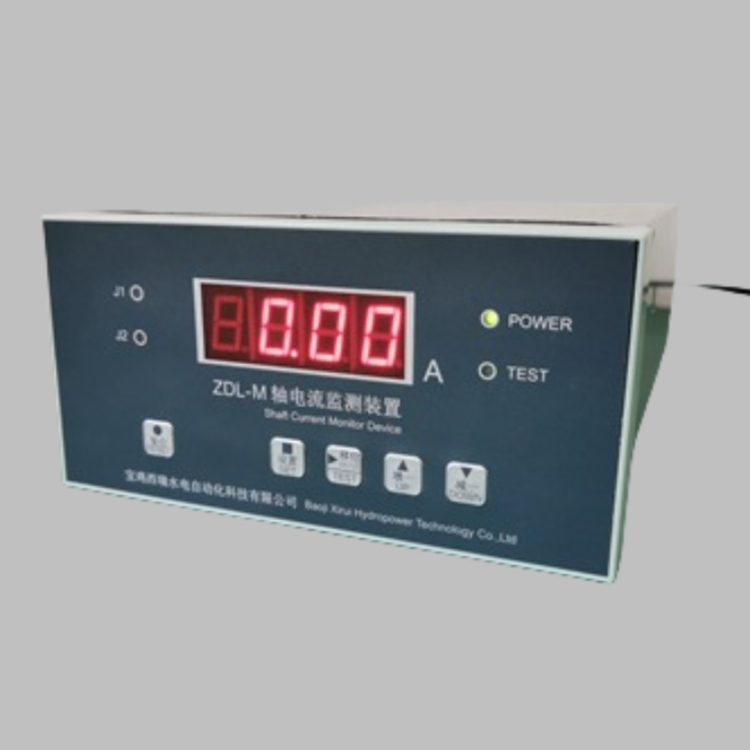

　　采用LED作為人機界面，軸電流參數值及裝置狀態清晰直觀；

主要技術性能

　　測量范圍：0~5A 過流能力： １００A

　　測量： ＜1% 數顯方式： LED顯示

　　輸出信號：繼電器接點輸出2組 接點形式：ＤＰＤＴ

　　接點容量：10A/AC230V5A/DC30V （阻性負載）

　　模擬量輸出： 4~20mA 負載阻抗：5００Ω

　　工作環境： 溫度0～50℃ 濕度＜95%

　　外形尺寸： 盤裝：寬×高×深= 160×80×250

　　電源： DC/AC220V/50HZ 功耗： 20W
