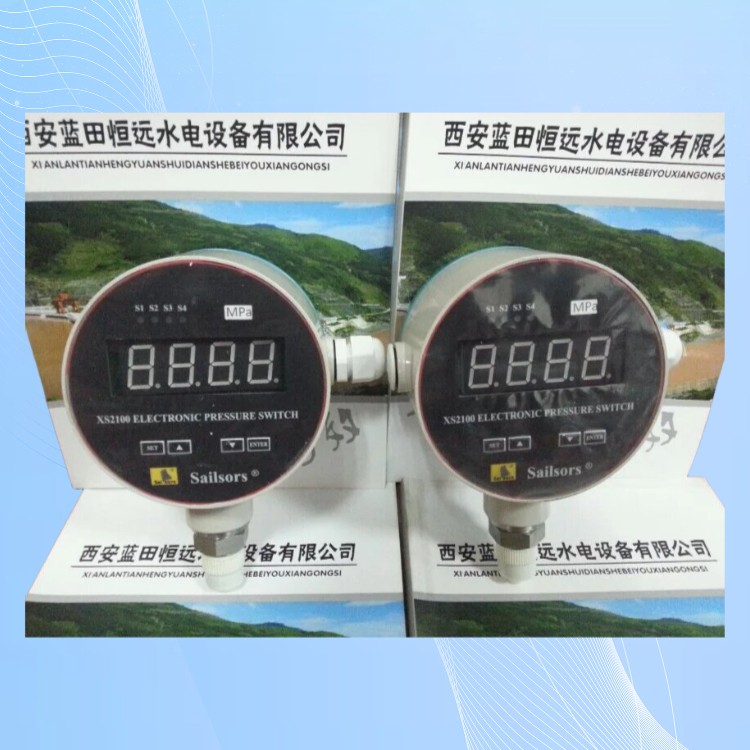

可調整壓力變送器XS2100控制輸出

可調整壓力變送器XS2100控制輸出

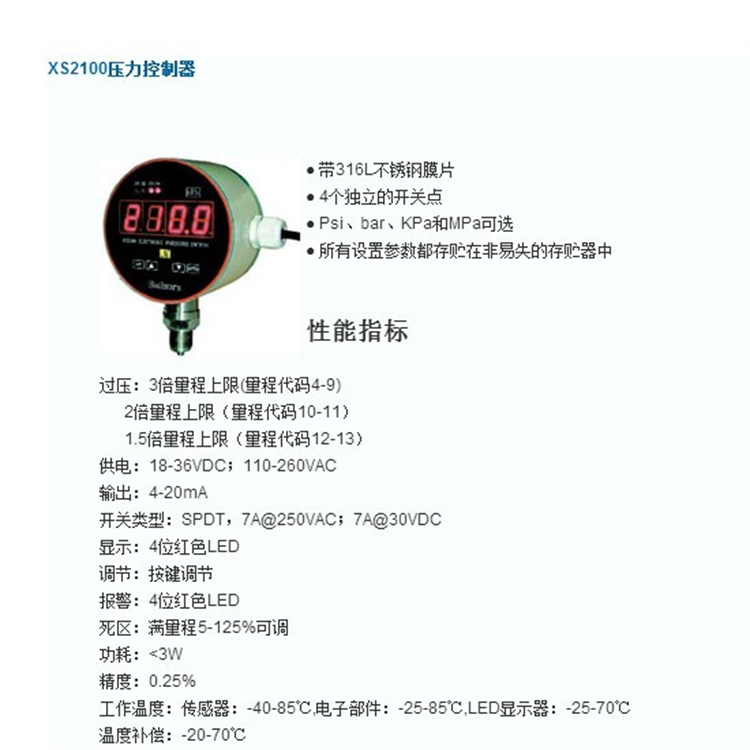

XS2100智能數顯壓力變送器性能特點 4個獨立的開關點 帶316L不銹鋼膜片 Psi、bar、KPa和MPa可選 所有設置參數都存貯在非易失的存貯器中 技術指標 過壓： 1.5~3倍量程上限 輸出信號： 兩線制4～20mA.中壓油系統過壓：3倍量程上限(量程代碼4-9)

      2倍量程上限（量程代碼10-11）
      1.5倍量程上限（量程代碼12-13）
供電：18-36VDC；110-260VAC
輸出：4-20mA
開關類型：SPDT，7A@250VAC；7A@30VDC
顯示：4位紅色LED
調節：按鍵調節
報警：4位紅色LED
死區：滿量程5-125%可調
功耗：<3W
：0.25%
工作溫度：傳感器：-40-85℃,電子部件：-25-85℃,LED顯示器：-25-70℃
溫度補償：-20-70℃

外殼材料：鋁
連接件材質： 316SS
壓力接口： 1/2NPT，M20×1.5，G1/2，其它可選
電氣接口： M20×1.5
防護等級： IP65

機組壓力變送器(如：機組制動、檢修圍帶、氣動剪斷銷)的采用XACLAKE公司的JZFG系列電磁閥。此閥為單線圈，全注塑真空密封?？砷L(zhǎng)時通電，動作可靠。解決了因環境潮濕，引起線圈損壞的問題。通過選型，可確定閥的開閉形式。手動操作。該機組對水輪機導葉剪斷銷的監視采用氣動方式。在正常情況下，壓縮空氣通過電磁閥、環管、軟管進人水輪機導葉剪斷銷的盲孔內，同時壓力開關給監控系統發出剪斷銷正常的信號。當機組在運行中，有剪斷銷剪斷時，壓縮空氣從破裂的剪斷銷中釋放。環管中的氣壓下降，壓力開關發出報警信號．關閉電磁閥，切斷剪斷銷氣源。該系統從根本上避免了原電動方式易發生的電氣接地短路情況，提高了系統的可靠性。

在水輪機機組和筒閥接力器旁、回復機構上，分別安裝MLK-1位移傳感器、國產位置開關。該位移傳感器特點：導葉接力器位移傳感器選用非接觸式的磁致伸縮位移變送器，因活動的磁鐵與傳感器之間無接觸，不產生任何磨損，有利長時期使用；精度和防護等級高；容易安裝；測程值在一定范圍內可調節；測量信號用于監控和機組調速裝置；可按控制的需要整定不同的動作點，開關量電信號供監控系統。在國內和國外的機組上。較多使用此原理的變送器。
