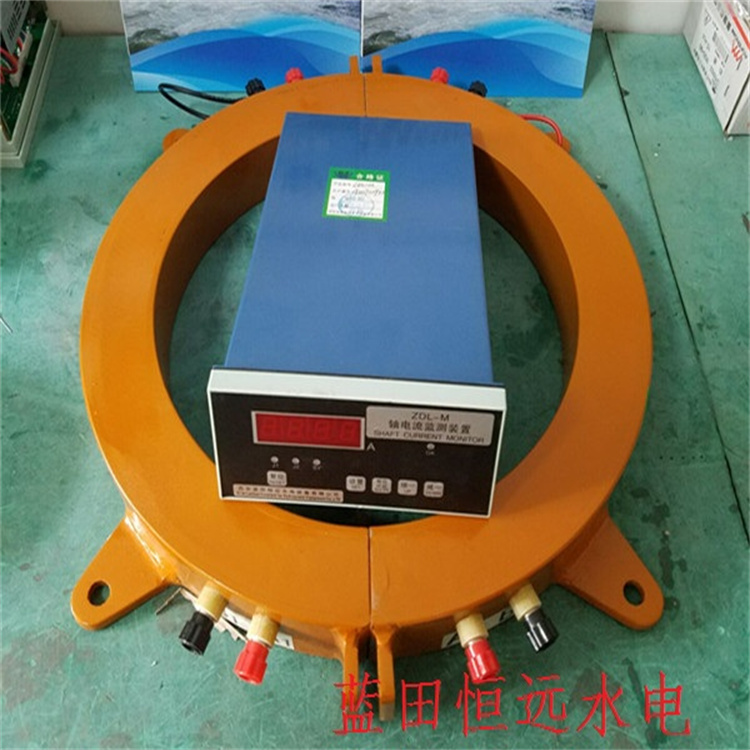

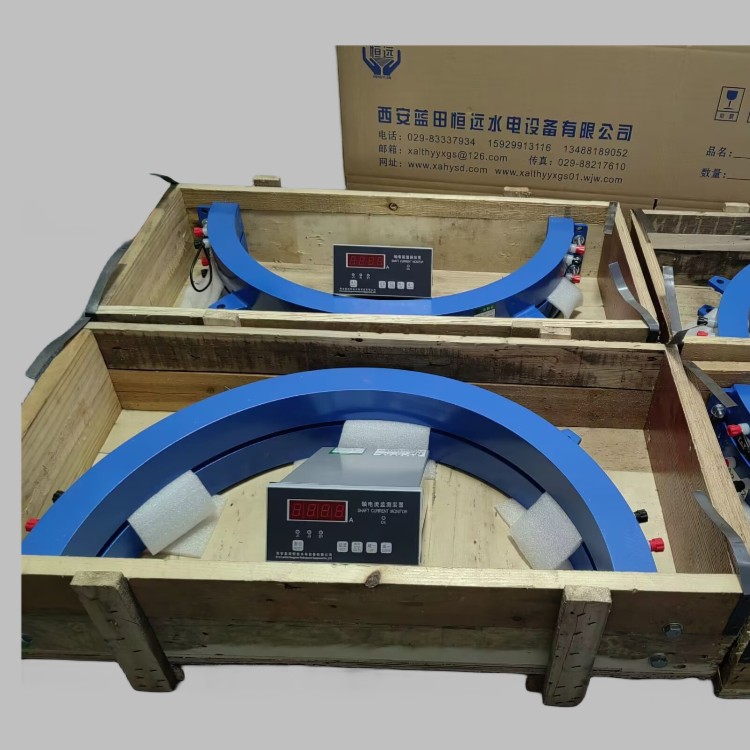

ZDL-M軸電流保護裝置工作原理環抱于大軸的軸電流傳感器實時監測主軸的電流變化，該變化量經變換及隔離放大處理后送入單片機的模擬采樣端口，單片機對采樣數值進行濾波、轉換處理后得出與主軸電流對應的數字量。監測控制器上的輸入按鍵用于2級報警點AL1、AL2的報警值的設定。LED顯示器可詳細顯示出主軸電流值。單片機對采集的數值分別與2級報警設定值比較后確定報警輸出狀態。監測控制器輸出的4~20mA模擬量與主軸電流0~5A呈線性對應關系。監測控制器中的試驗變壓器用于軸電流監測裝置的自檢測試。

 ZDL-M軸電流監測裝置面板說明
四位LED數碼管顯示窗：顯示參數
ok，lim1，lim2性質指示燈：數碼管當前顯示內容指示
按鍵區：設置操作儀表參數
五、接線端子
AC220V為裝置電源，裝置上電即工作；
■ 4~20mA輸出電流與軸電流0~5A相對應，應使用屏蔽電纜；

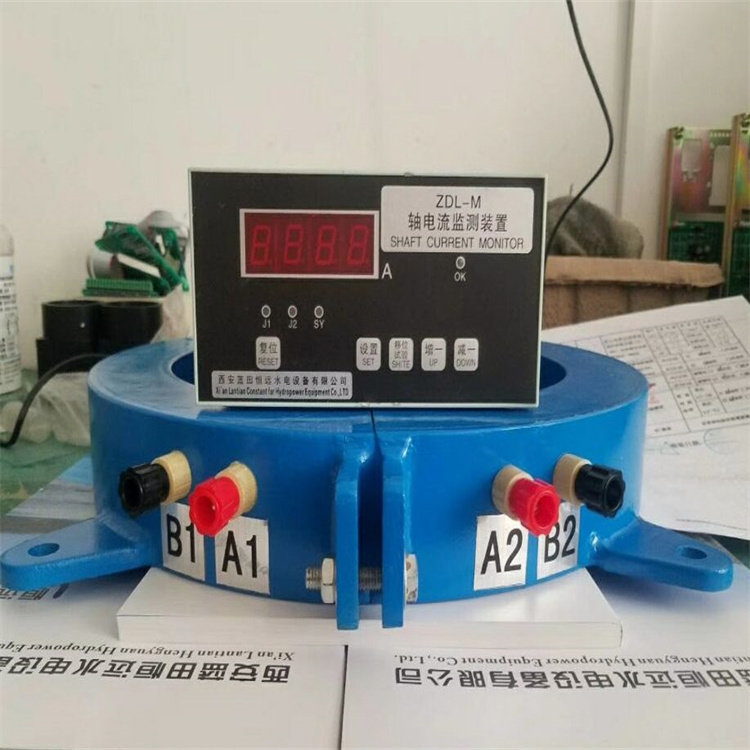

■ A1、A2與軸電流傳感器工作繞組相接，應使用屏蔽電纜，線徑不小于1.5mm2；
■ B1、B2與軸電流傳感器試驗繞組相接，應使用屏蔽電纜，線徑不小與1.5mm2；
■ AL1為報警1接點輸出（SPDT）；
■ AL2為報警2接點輸出（SPDT）；
■ GND為裝置機殼接地端子；

ZDL-M軸電流保護監測裝置的概述
ZDL-M軸電流保護監測裝置采用高性能單片機為控制部件構成控制器，采用空心環形互感器為軸電流傳感器，監測水輪發電機組大軸產生的軸電流變化。單片機實時監測軸電流傳感器的變化值，該數值與大軸電流呈線性變化關系，經濾波、數值變換處理后，確認軸電流超過整定值后，軸電流監測裝置輸出二級報警信號。裝置采用四位七段LED作為顯示單元，參數整定、實時顯示清晰直觀。同時，ZDL-M軸電流監測裝置可輸出與軸電流（0~5A）對應標準的4~20mA模擬量信號，滿足計算機監控系統測量要求。
ZDL-M軸電流監測裝置的特點
■以高性能單片機為控制部件，具有良好的可靠性；
■單片機可對數值進行智能化處理，2級報警接點輸出，報警接點整定值可在量程范圍內任意整定，使用靈活方便； ■軸電流傳感器采用分半環型結構，易于安裝；
■采用LED作為人機界面，軸電流參數值及裝置狀態清晰直觀；

ZDL-M軸電流監測裝置的主要技術性能
測量范圍：0~ 5A 過流能力：１００A
測量： ＜1% 數顯方式： LED顯示
輸出信號： 繼電器接點輸出 2組 接點形式：ＤＰＤＴ
接點容量：10A/AC230V 5A/DC30V （阻性負載）
模擬量輸出： 4~20mA 負載阻抗：5００Ω
工作環境： 溫度0～50℃ 濕度＜95%
外形尺寸： 盤裝：寬×高×深= 160×80×250
電源： AC220V/50HZ 功耗： 20W
